NPM-D3A EJM6EC-MB-05 O-01 机器参数 操作篇 5-3-8 A B 5-3-8 确认在负荷校正 ( → 『 维修保养篇 』 P.13-8-1) 所设定的贴装头的贴 装负荷发生时的系数。 ●只有 2 吸嘴贴装头时可 以确认。 贴装头贴装负荷系数的确认 负荷系数 各吸嘴位置的负荷系数 A 、 B 。 Stroke End 各吸嘴位置的行程距离。 A B
NPM-D3A EJM6EC-MB-05O-01
机器参数
操作篇
5-3-7
5-3-7

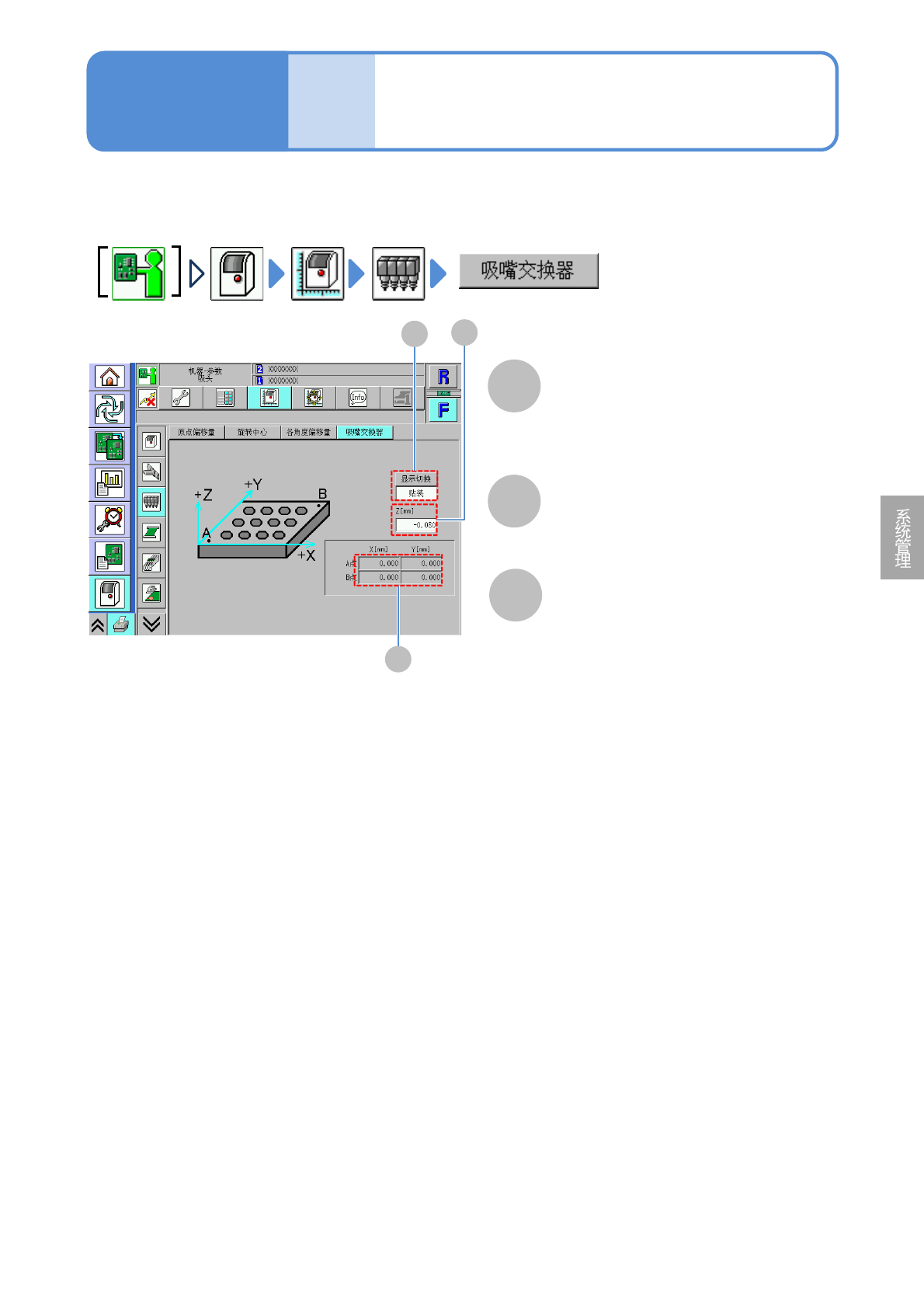

确认吸嘴交换器高度的偏移值(校准的结果)。
交换器高度的确认
吸嘴交换器高度 Z[mm]
吸嘴交换器的高度方向的偏移值。
B
C
A、B点的坐标 X[mm]/Y[mm]
A
C
B
A
切换表示
把贴装用的吸嘴交换器(贴装)，或者支撑
销用的吸嘴交换器(支撑)的参数，进行切
换表示。
NPM-D3A EJM6EC-MB-05O-01
机器参数
操作篇
5-3-8
A
B
5-3-8
确认在负荷校正(→ 『 维修保养篇』 P.13-8-1)所设定的贴装头的贴装负荷发生时的系数。
●只有2吸嘴贴装头时可以确认。
贴装头贴装负荷系数的确认
负荷系数
各吸嘴位置的负荷系数A、B。
Stroke End
各吸嘴位置的行程距离。
AB
NPM-D3A EJM6EC-MB-05O-01
机器参数
操作篇
5-3-9
传送带原点偏移量的确认
宽度调整轴
传送带宽度的偏移值。
A
A
确认原点偏移值
确认传送带的原点补偿值(校准的结果)。
●使用双轨传送带时，事先选择轨道。
5-3-9
