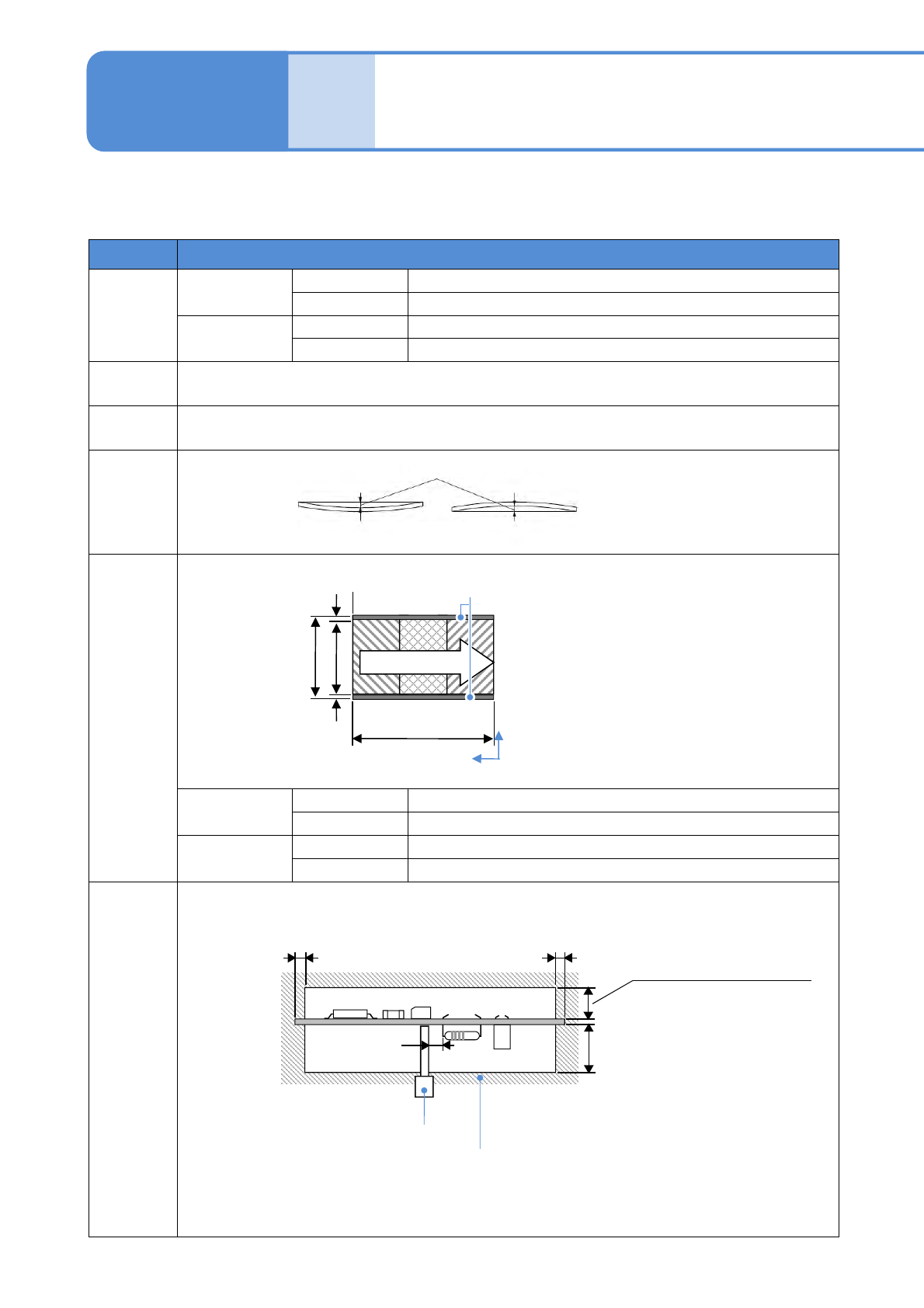

规格
对应基板规格
项目 规格
尺寸
(mm)
短规格
单轨模式 ●最小 L 50 × W 50 ●最大 L 460 × W 590
双轨模式 ●最小 L 50 × W 50 ●最大 L 460 × W 300
长规格
单轨模式 ●最小 L 50 × W 50 ●最大 L 510 × W 590
双轨模式 ●最小 L 50 × W 50 ●最大 L 510 × W 300
厚度
(mm)
0.3 ～ 8.0
重量
(kg)
1.5 以下 (贴装后的重量)
基板弯曲
容许范围
(mm)
贴装・点
胶可能范
围
(mm)
短规格
单轨模式
a:50 ~ 590 b:43 ~ 583 c:3 d:50 ~ 460
双轨模式
a:50 ~ 300 b:43 ~ 293 c:3 d:50 ~ 460
长规格
单轨模式
a:50 ~ 590 b:43 ~ 583 c:3 d:50 ~ 510
双轨模式
a:50 ~ 300 b:43 ~ 293 c:3 d:50 ~ 510
死区
(mm)
a b
c
d
c
基板传送方向
禁止有元件的范围
Y
X
固定侧
∗1)离背面元件距离需在2mm以上。
●基板支撑块由客户制作时，请向本公司咨询。
向下弯曲:0.5 以内
向上弯曲:0.5 以内
基板断面
弯曲量
6-1-4-1
操作篇
6-1-4
轻量16吸嘴贴装头: 最大 6.5
轻量8吸嘴贴装头: 最大 12
2吸嘴贴装头: 最大 28
禁止有元件的范围
∗1)
支撑销
*1）
3.5
28
∗1)
3.5
NPM-D3A EJM6EC-MB-06O-01
6-1-4-2
项目 共同点
基板识别
标记
■识别标记的形状例子
●基板识别补正是，补正识别标记和电路图的位置关系。
●识别标记和基板需要有一定的对比。
■识别标记尺寸和背景
●标记的背景必须和标记不同、且保持一定的不干涉区域。
●标记不一定是黑色。
■识别标记的位置
●基板识别标记，需要基板的2个对角位置。
●当属于超出搬送方向尺寸(L)短规格: 260 mm、长规格: 350 mm的基板时，可以分割贴装
应对(只限单轨道模式)。这时也需要在对角2点上设置识别标记。
左图3的三角:正三角形、
左图4的线宽度:0.3 mm以上
0.5 mm ≦ a ≦ 1.6 mm
0.3 mm ≦ c
・推荐例子(长规格时)
※都是识别标记的例子，根据客户的基板规格不同，其对应也有异。
标记
c
不干涉区域
基板识别标记
(使用在分割贴装)
基板识别标记所需要的范围
基板流动
基板识别标记
(使用在分割贴装)
350 mm
进行分割贴装的范围
350 mm
进行分割贴装的范围
350 mm < L ≤ 510 mm
NPM-D3A EJM6EC-MB-06O-01
规格
项目 规格
元件
尺寸：最大 100 × 90 mm（对角134.5 mm）
厚度：最大 28 mm
重量：最大 30 g
托盘
■托盘外形尺寸
●最大
L 230 × W 335 × H33mm
●最小
L 85 × W 100 × H2mm
■元件的吸着面和位置误差的关系
●元件的上面必须是平坦状态
■弯曲(间隙)
■种类
●有充分的强度以及具有尺寸精度的成形品的托盘。
●上述以外情况时，通过样品验证，需要收费。
■托盘供料器托盘板(选购件)、托盘供料器托盘箱(选购件)的装载条件
●1块托盘供料器托盘板的托盘(包括元件)的重量:1 kg以下。
●1个托盘供料器托盘箱(包括托盘供料器托盘板、托盘、元件)
的重量:20 kg以下。
●托盘供料器托盘板的插入限制
・11 mm ＜ 托盘高度 ≦ 26 mm时 ・26 mm ≦ 托盘高度 ≦ 33 mm时
2 ～ 33 mm
元件的吸着面 位置误差
10 × 10 mm 未満 ± 1.0 mm 以下
10 × 10 mm 以上 ± 1.5 mm 以下
最大 0.5 mm
元件托盘
托盘
1层上面
不可插入
托盘板
托盘箱
托盘
1层上面和2层上面
不可插入
托盘板
托盘箱
Xw ＋ 位置误差
Yw＋位置误差
托盘安装基
准点
(托盘原点)
托盘
凹处
元件
X
Y
托盘
托盘
最大. 335 mm
间隙 间隙
操作篇
6-1-5
6-1-5-1
元件、托盘规格
智能供料器规格 1
