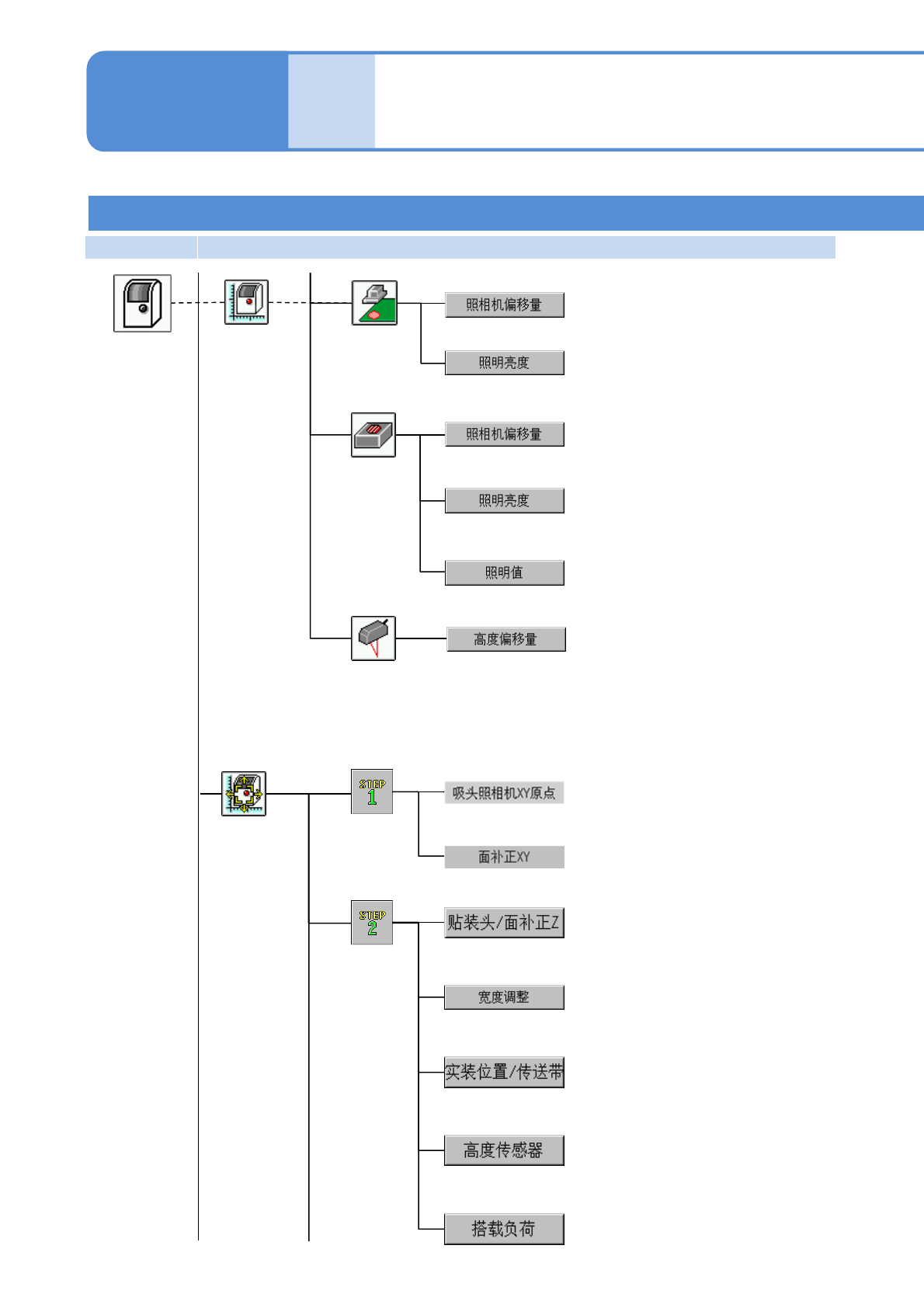

NPM-D3A EJM6EC-MB-02O-02
第1阶层 第2阶层 第3阶层 第4阶层
2-2-2-13
工程师模式 5
各部位
名称
菜单构成 7
机器菜单
操作篇
2-2-2
设定
设定传送带的选项功能。
设定参数。
设定选项功能。
设定参数。
传送带
供料器
设定选项功能。
设定参数。
贴装头照相机
设定参数。
设定选项功能。
高度
传感器
设定选项功能。
设定参数。
多功能识别
照相机
确认数据确认的结果。
全体
参数
托盘
设定选项功能。
设定参数。
NPM-D3A EJM6EC-MB-02O-02
第1阶层 第2阶层 第3阶层 第4阶层
2-2-2-14
确认贴装头的旋转中心的偏移量。
确认各贴装头各角度的偏移量。
确认贴装头原点的偏移量。
确认吸嘴交换器的偏移量。
贴装头
确认原点偏移量。
传送带
确认基板控制位置的偏移量。
确认吸着位置的偏移量。
供料器
确认刮刀轴、转印位置的偏移量。
确认原点偏移量。
确认XY单元的基准标记偏移量。
确认贴装范围面补正的参数。
确认贴装位置的偏移量。
XY单元
托盘
确认控制负荷的参数。
(搭载2吸嘴贴装头时会显示)
确认原点的偏移量。
确认吸着位置的偏移量。
NPM-D3A EJM6EC-MB-02O-02
第1阶层 第2阶层 第3阶层 第4阶层
2-2-2-15
高度传感器
贴装头照相机
多功能识别
照相机
校准
各部位
名称
菜单构成 8
操作篇
2-2-2
工程师模式 6
机器菜单
校准
确认、输入高度传感器的偏移
补正系数等。
确认贴装头照相机的偏移量、刻度等。
确认识别装置设定的照明值。
确认元件识别照相机的偏移量、倍率等。
确认识别装置设定的照明值。
确认识别装置设定的照明值并输入。
进行高度传感器的补正。
测量贴装头照相机、XY原点。
进行贴装范围的XY补正计算所需
要的测量。
第1工序
测量Z轴的原点偏移量，进行贴装范围
的高度补正计算所需要的测量。
设定宽度调整轴的原点偏移量。
设定基板停止位置和贴装高度的
偏移量。
第2工序
确认控制负荷的参数。
(2吸嘴贴装头时)
