NPM-D3A EJM6EC-MB-05O-0 1 机器参数 操作篇 5-3-9 传送带原点偏移量的确认 宽度调整轴 传送带宽度的偏移值。 A A 确认原点偏移值 确认传送带的原点补偿值 ( 校准的结果 ) 。 ●使用双轨传送带时，事先选择轨道 。 5-3-9
NPM-D3A EJM6EC-MB-05O-01
机器参数
操作篇
5-3-8
A
B
5-3-8
确认在负荷校正(→ 『 维修保养篇』 P.13-8-1)所设定的贴装头的贴装负荷发生时的系数。
●只有2吸嘴贴装头时可以确认。

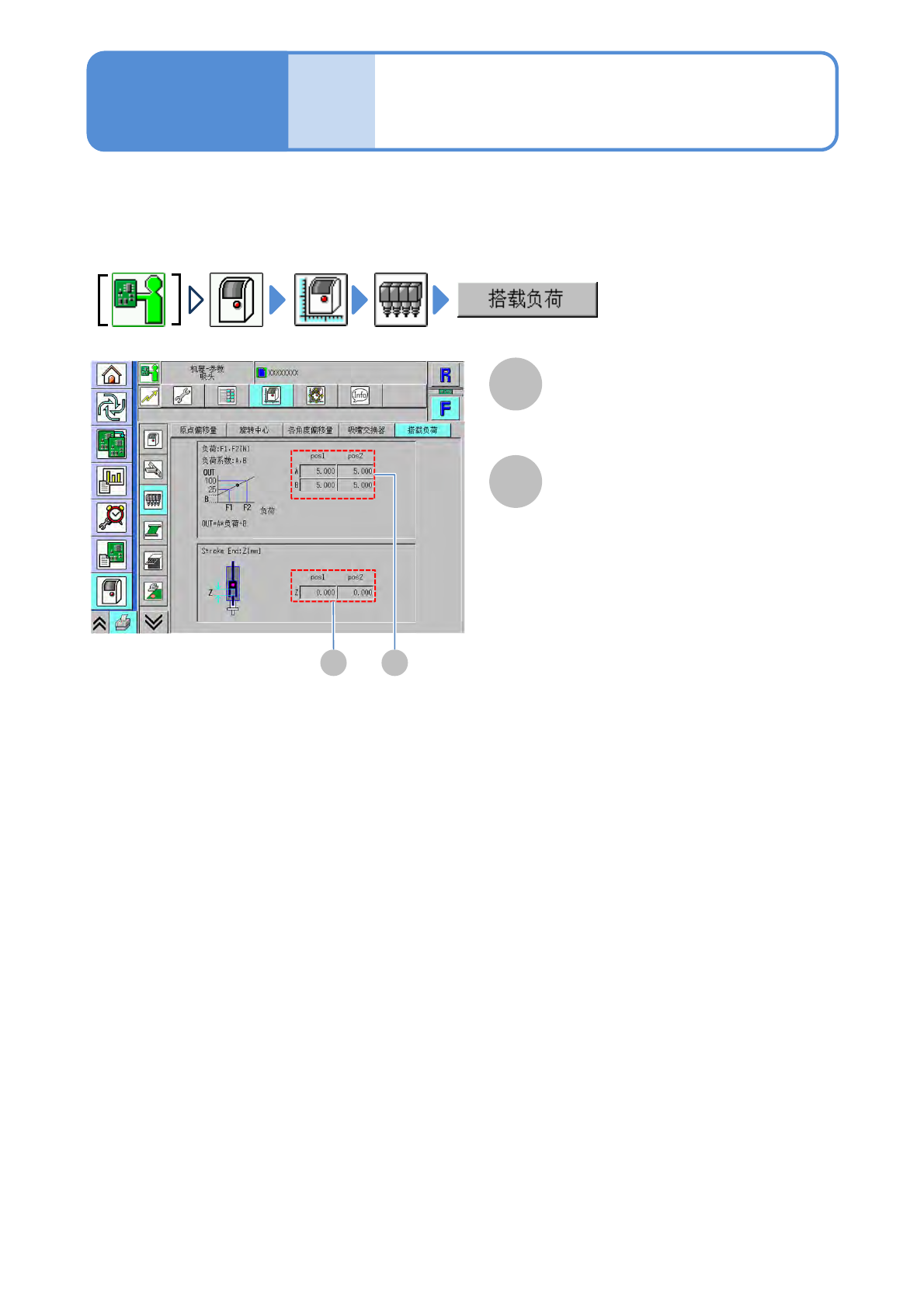

贴装头贴装负荷系数的确认
负荷系数
各吸嘴位置的负荷系数A、B。
Stroke End
各吸嘴位置的行程距离。
AB
NPM-D3A EJM6EC-MB-05O-01
机器参数
操作篇
5-3-9

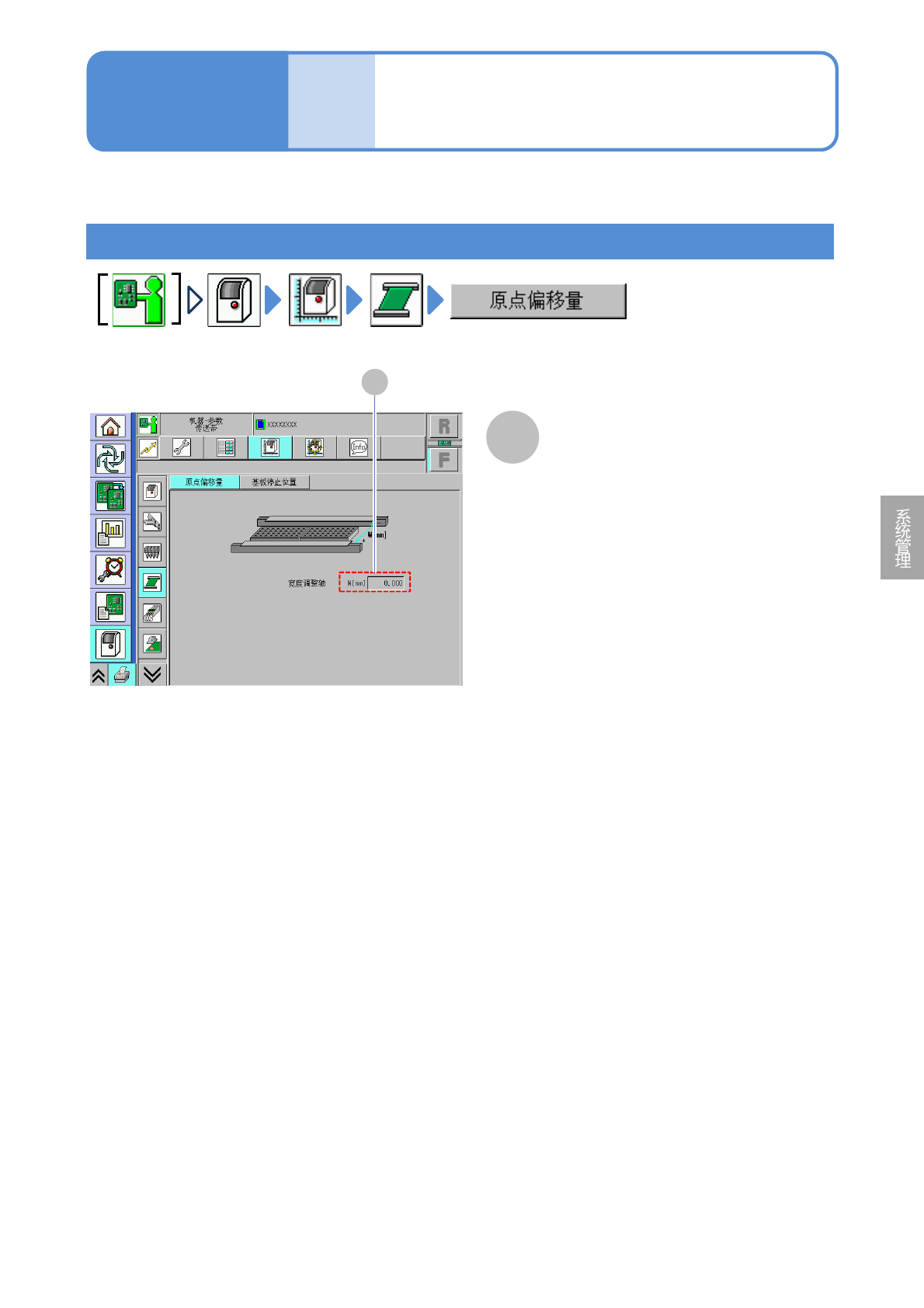

传送带原点偏移量的确认
宽度调整轴
传送带宽度的偏移值。
A
A
确认原点偏移值
确认传送带的原点补偿值(校准的结果)。
●使用双轨传送带时，事先选择轨道。
5-3-9
NPM-D3A EJM6EC-MB-05O-01
机器参数

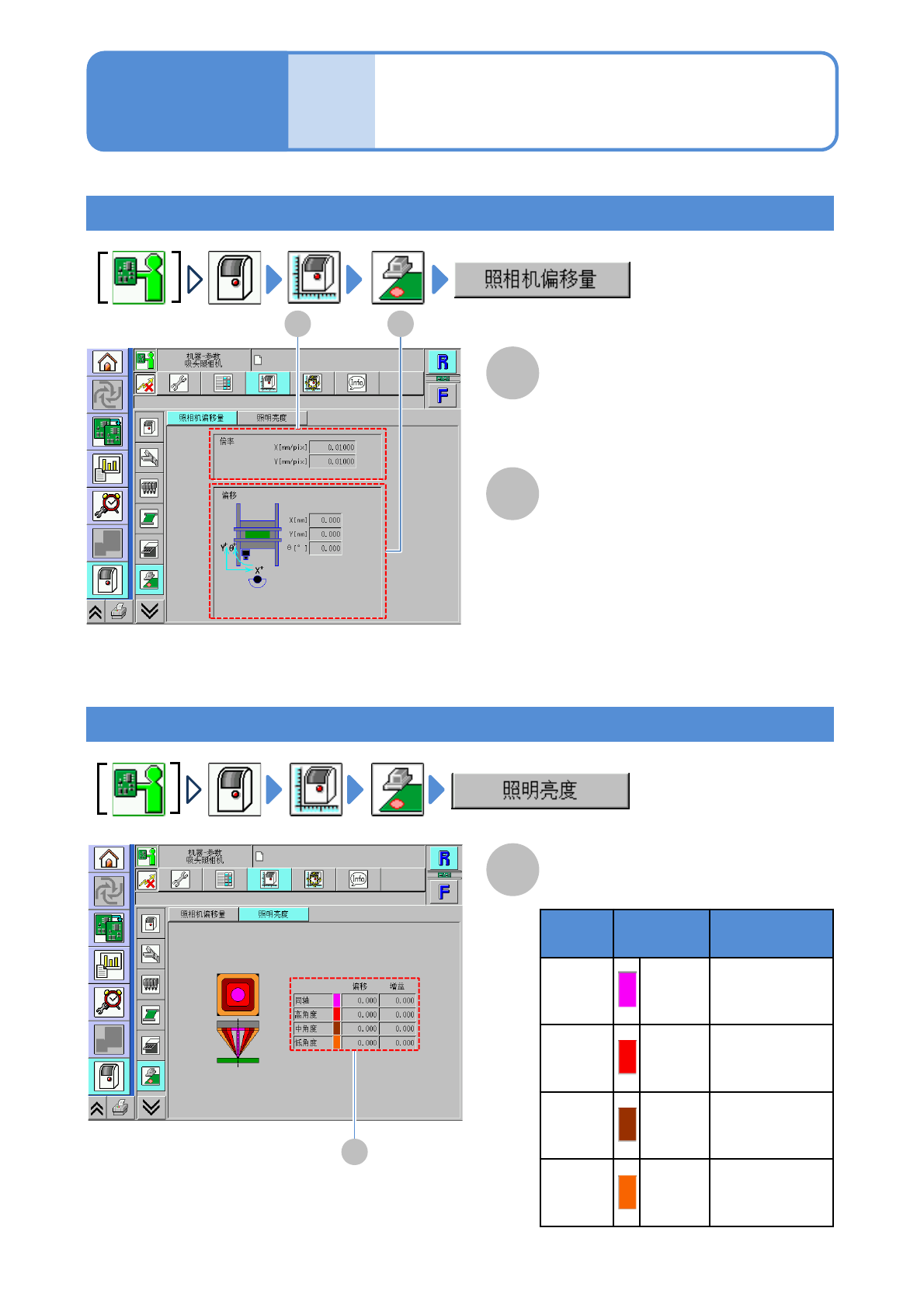

贴装头照相机偏移量的确认
倍率 X[mm/pix]/Y[mm/pix]
在识别装置设定贴装头照相机的倍率。
●用于基板识别的计算。
偏移值 X[mm]/Y[mm]/ θ[°]
通过识别照相机进行识别时，移动位置
的补正值。
設備に設置されているフィーダーのメモリー情報を表示します。
确认倍率和偏移值
确认照明亮度
A
A
A
A
B
B
照明的亮度偏移值
照明
种类
颜色 说明
同轴
照明
粉红色
同轴照明
・亮度偏移值
・亮度增益值
高角度
照明
红色
高角度照明
・亮度偏移值
・亮度增益值
中角度
照明
褐色
中角度照明
・亮度偏移值
・亮度增益值
低角度
照明
橙色
低角度照明
・亮度偏移值
・亮度增益值
操作篇
5-3-10
