NPM-D3A EJM6EC-MB-05O-0 1 单元调整 基板的传送确认 选择基板长度。 ( 传送带上有基板时，会显示位置 ) 对基板的传送动作是否正常进行确认 。 ●使用双轨模式时，事先选择轨道。 1 B + 选择传送速度。 A ■没有来自后工序的要求信号而传出 时 成为有效。 ( 基板被传送到选择位置 ) 2 + 传送 ■传入到设备内时 + ■传出到设备外时 A 1 B 2 操作篇 5-2-8 5-2-8 ■ 单轨模式的情况下 …
NPM-D3A EJM6EC-MB-05O-01
5-2-7-2
NPM-D3A EJM6EC-MB-05O-01
单元调整
基板的传送确认
选择基板长度。
(传送带上有基板时，会显示位置)
对基板的传送动作是否正常进行确认。
●使用双轨模式时，事先选择轨道。
1
B
+
选择传送速度。
A
■没有来自后工序的要求信号而传出
时
成为有效。
(基板被传送到选择位置)
2
+
传送
■传入到设备内时
+
■传出到设备外时
A 1B
2
操作篇
5-2-8
5-2-8
■单轨模式的情况下
C
■双轨模式的情况下
C
D
传感器
显示基板传感器的状态。
搬送位置
显示现在是否有基板。
D
50.00－250.00mm
■短规格时
250.01－260.00mm
260.01－460.00mm
50.00－160.00mm
■长规格时
160.01－250.00mm
250.01－350.00mm
350.01－510.00mm
NPM-D3A EJM6EC-MB-05O-01
单元调整

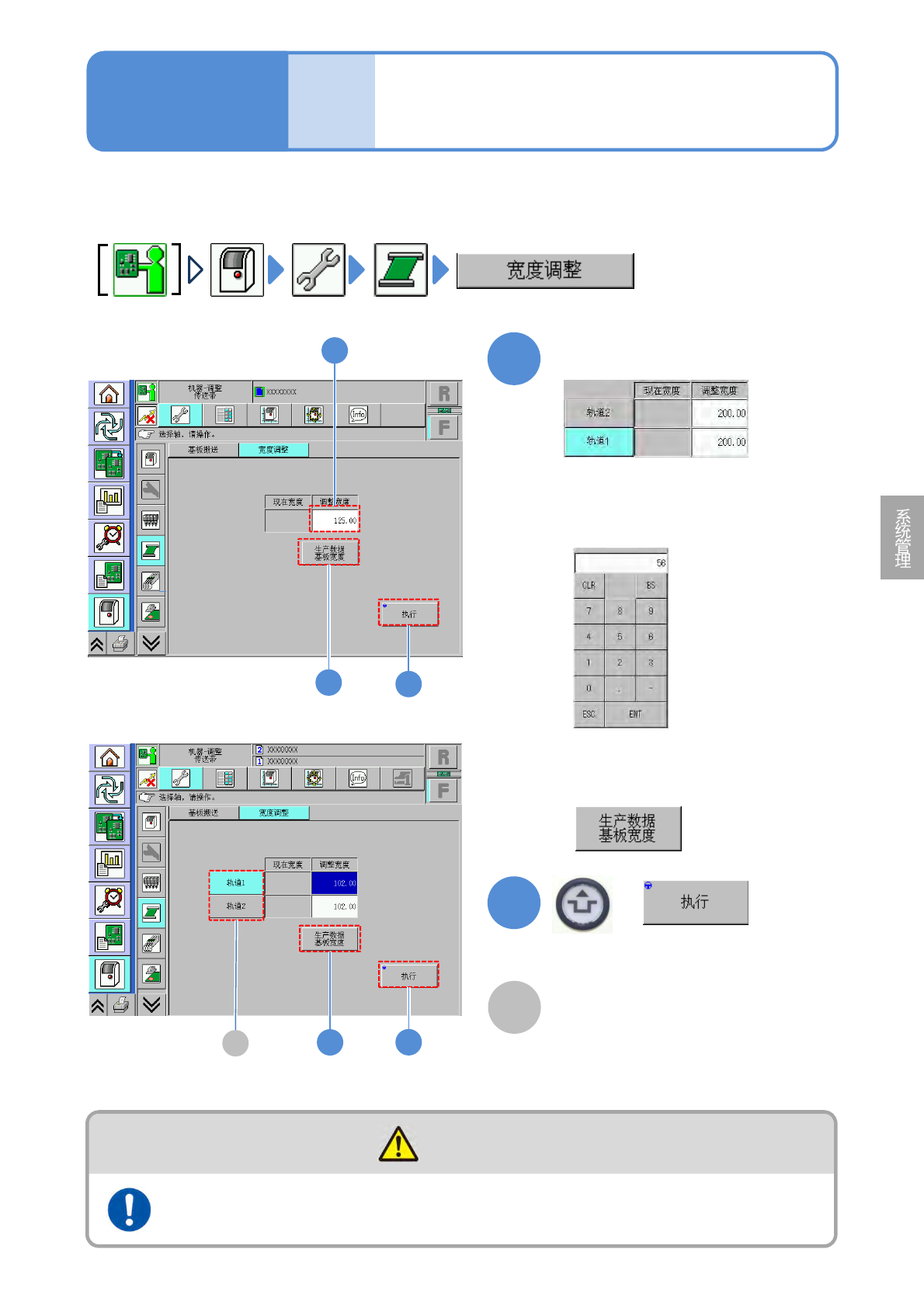

传送带宽度的调整
●调整传送带宽度前，请必须卸下所有的基板支撑销。
操作篇
5-2-9
1
2
(传送带宽度被调整)
2
■输入LNB或者SD卡的生产数据时
1
输入调整宽度
+
■手动输入时
轻触数字画面，显示输入画面。
1
(手动输入)
(生产数据)
危险
在传送带放置或者取下基板时，把操作侧的伺服开关设置为OFF
(有可能因设备动作而导致受伤)
5-2-9
■单轨模式的情况下
■双轨模式的情况下
A
2
1
A
轨道
选择轨道，执行宽度调整。选择了两个轨
道时，可以使两个轨道同时动作。
