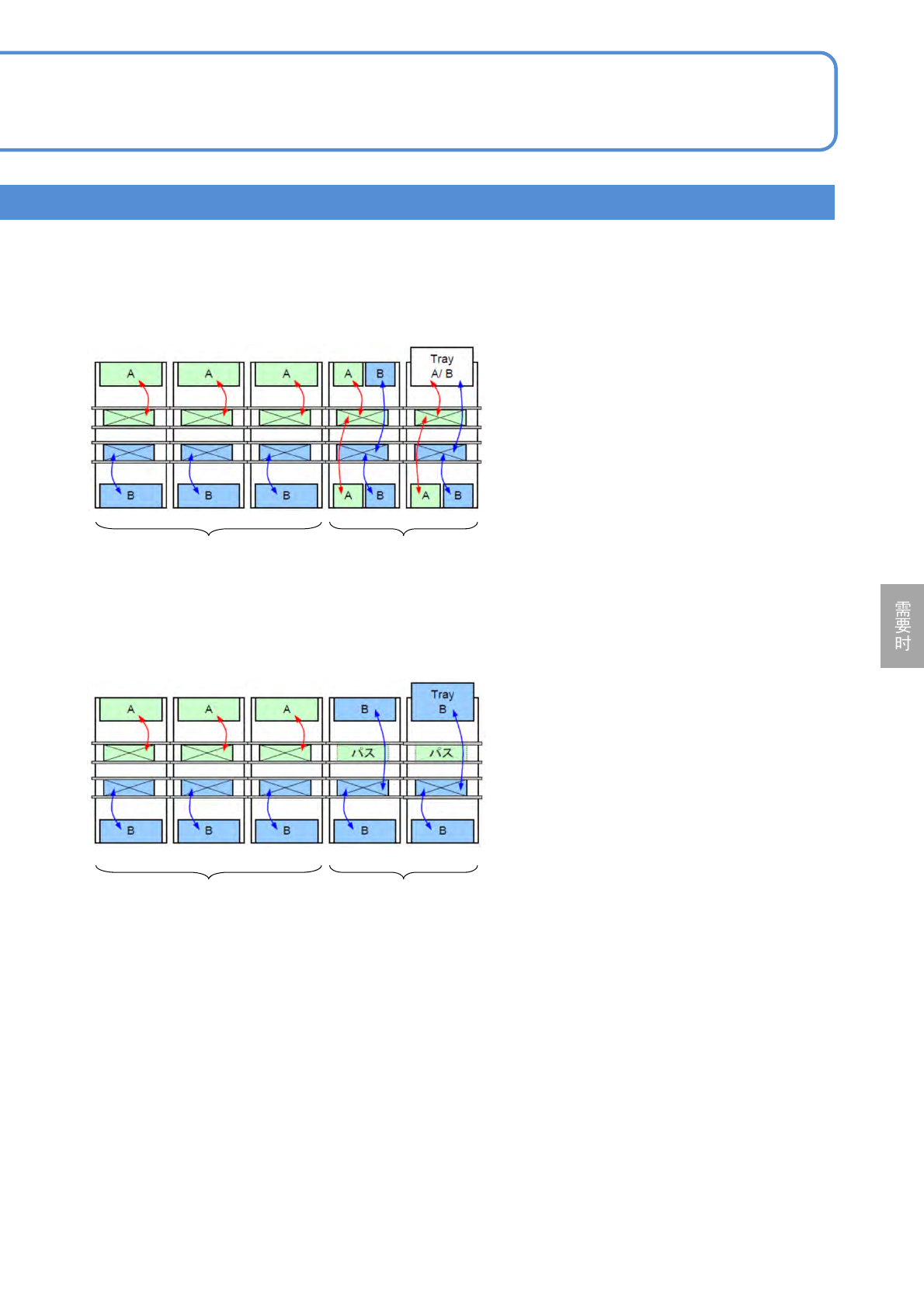

■高速、高效率贴装生产线
独立实装模式 + 交替实装模式
●这是利用独立贴装和交替贴装的优点而组
成的生产线构成。
●芯片元件可以进行更高速贴装、异型元件
和托盘元件可以进行更高效率的贴装。
■不平衡的基板贴装生产线
独立实装模式 + 交替(前)实装模式
独立实装模式 交替实装模式
独立实装模式 交替(前)实装模式
●前侧和后侧的生产不能保持平衡的情况时、
可以按照左图进行对应。
例)
基板A :
贴装点数300点(只有芯片元件)
基板B :
贴装点数600点(芯片元件 + 异型元件)
NPM-D3A EJM6EC-MB-06O-01
6-1-11
项目 内容
对象吸头 轻量16吸嘴贴装头
生产模式 高生产模式“OFF”
∗1)
对象元件
1005JIG
∗2)
贴装角度 仅为0/90/180/270°的4个角度
元件识别 贴装角度识别
∗1)
贴装精度 ±0.025 mm (Cpk ≧ 1)
NPM-D3A按照以下规格应对±0.025 mm 的精度。
规格
贴装精度±0.025 mm的应对
(选购件)
操作篇
6-1-11
∗1) 关于设定方法(请参照→P.4-1-14的‘软开关的设定’)
∗2) 1005JIG芯片保证上述贴装精度。
有可能会更改说明书的内容，无法事先通知，敬请谅解。
注意
