NPM-D3A EJM6EC-MB-04 O-02 4-2-1 1 -2 1 1 2 2 选择托盘地址 校正顺序 1
NPM-D3A EJM6EC-MB-04O-02
生产数据
校正
操作篇
4-2-11
托盘吸着位置校正 1
选择校正托盘的地址
选择校正模式
校正吸附开始位置
校正吸附结束位置
校正完成
校正的流程
4-2-11-1
在托盘数据的校正下，以托盘数据(托盘尺寸、吸着开始位置、吸着结束位置、元件个数等)为基础，进行吸附
位置的微调。在托盘数据的校正下，如果最初执行吸着，则使用贴装头相机的图像对最后吸着的元件位置进行
校正。其他元件的吸着位置，则通过纵向横向的元件个数自动计算。
NPM-D3A EJM6EC-MB-04O-02
4-2-11-2
1
1
2
2

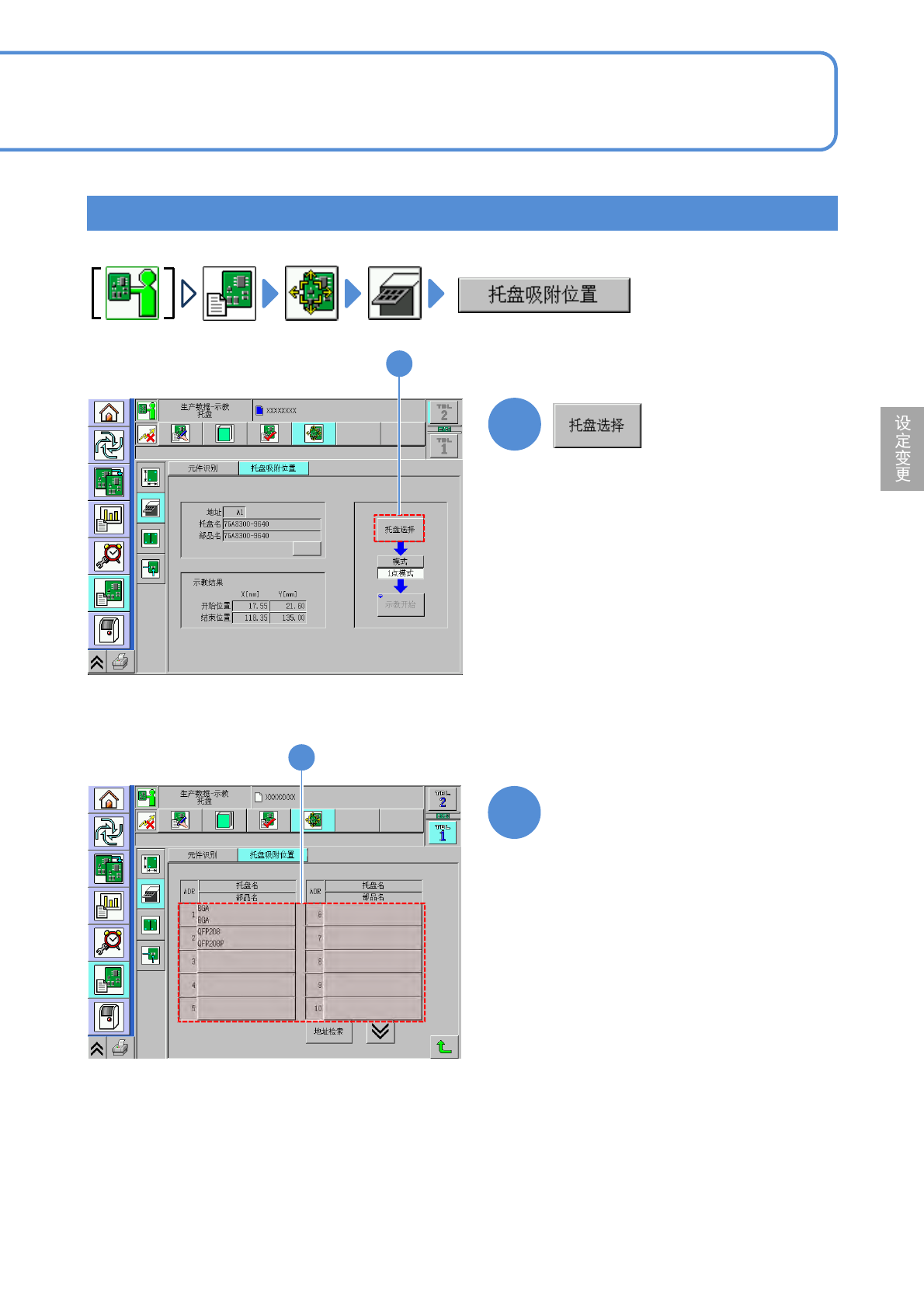

选择托盘地址
校正顺序 1
NPM-D3A EJM6EC-MB-04O-02
生产数据
校正
4-2-11-3
操作篇
4-2-11

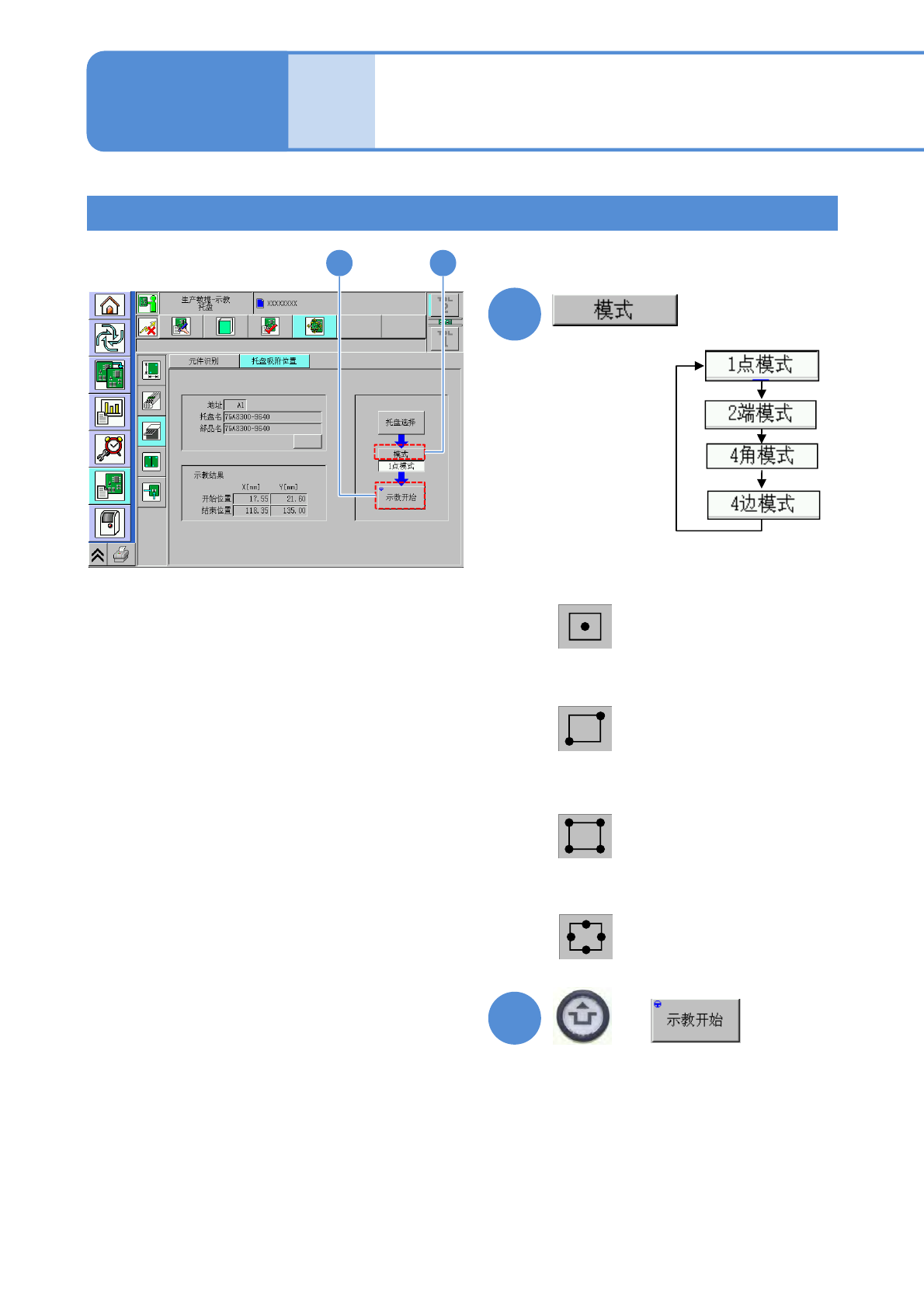

托盘吸着位置校正 2
照相机看到的位置是吸着
位置。
3
3
4
+
4
用照相机校正4边的中心，
算出吸着位置。
用照相机校正4个角，算出
吸着位置。
用照相机校正对角2点，算
出吸位置。
■1点模式时
■2端模式时
■4角模式时
■4边模式时
(识别画面扩大显示，开始校正)
选择模式。
校正顺序 2
