连接器识别条件 ( 类型3 )
能够进行贴装的连接器的一般性条件如下所示
*1)
。
轻量8吸嘴贴装头 2吸嘴贴装头
外形尺寸 32 × 32 mm 以下 L 100 × W 90 mm 以下
*2)
引线间距 0.5 mm 以上
引线宽度 0.2 mm 以上
引线形状 从机身部分起的引线突出量需在1mm 以上。
其他形状
在垂直方向需要没有连接器销的布线贯通孔。
连接器销没有朝下方露出。
供给形态: 编带、托盘、棒状
・引线共面性的测量范围为±0.5mm。
・引线下面的平面部需要在0.2mm以上。
下面平面部在 0.2mm 以上
・根据引线下面的表面状态，有时会发生无法识别的情形。
*1) 基本上通过样品来研讨可否贴装，并通过实验进行可否判断。
*2) 贴装大型连接器时，有时存在其他的因吸着位置与识别范围关系所致的尺寸限制。
● 详细内容，烦请您咨询。
NPM-D3A EJM6EC-MB-06O-01
规格
设备规格/基本性能 6
6-1-1-11
操作篇
6-1-1
识别单元的构成 2
■元件厚度测量功能 (多功能识别照相机:【类型 2 】)
项目 内容
对象元件
每次 0402 ～ Mini Tr / Di
最小元件厚度: 0.1 mm
* 进行立起、倾斜立起吸着的检测，元件的厚度、宽度以及长度中的某2项的差需要在50μm以
上
功能
元件厚度测量功能
每次
每次都测量元件的厚度，并反映进贴装高度。另外，还
可同时确认微小元件的立起、倾斜立起吸着以及Tr/ Di
的反转吸着。
第1次切换
元件时
厚度测定是对「自动运转开始后」「检测出元件用完后
的元件补充后」「编带接料检测后」「芯片数据修正后」
的吸着第1点进行。
元件校正 可对每个元件执行厚度测量以及芯片数据的登录。
吸嘴尖端确认功能 确认吸嘴高度是否发生异常。
*1)
排出检测功能
当发生识别错误等时，在排出元件后，对吸嘴尖端进行附着物的有无确
认。
・附带衬垫的吸嘴、吸嘴尖端存在高度差的吸嘴(例如205A)的测量不在对象范围内。
・请对每个工作台 ( 前侧 / 后侧 ) 都购买。
*1) 折断、吸嘴支座动作不良
多功能识别照相机的类型2的功能在类型1的基础上，还具有元件厚度测量、正反反转检测功能，因此有助于提
高贴装质量。
●在NPM-D3、NPM-W2之后的多功能识别照相机设备上，有时某些部分与以往的线性照相机元件库不具
兼容性。
(当使用识别选购件的亮度确认等功能时)
NPM-D3A EJM6EC-MB-06O-01
规格
6-1-2

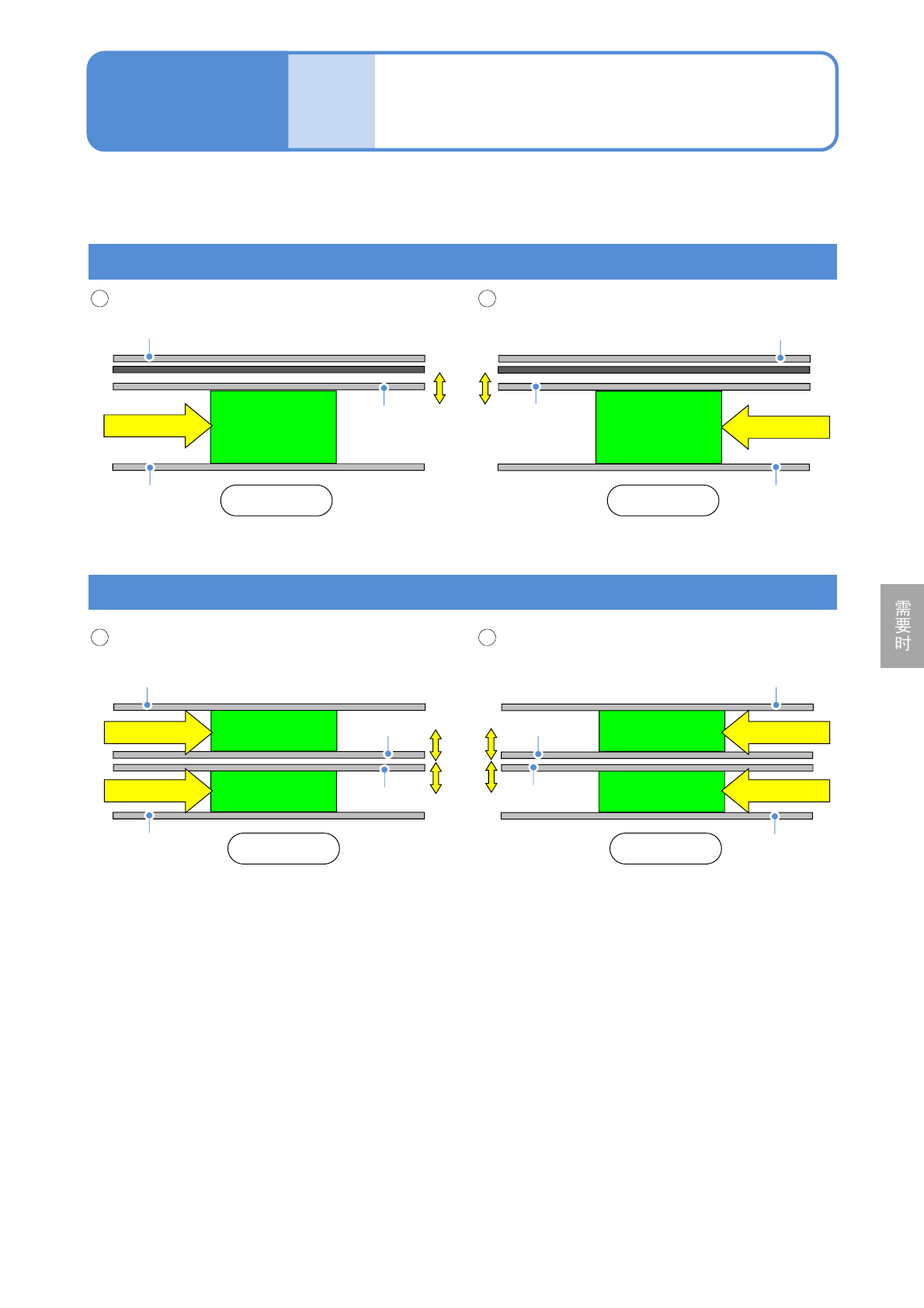

单轨模式
基准轨道
从左向右输送、前侧基准 从右向左输送、前侧基准
从左向右输送、内侧基准 从右向左输送、内侧基准
可动轨道
1 2
1 2
基板搬送方向
基准轨道
基板搬送方向
可动轨道
基准轨道
可动轨道
基板搬送方向
基准轨道
可动轨道
基准轨道
可动轨道
基准轨道
基板搬送方向
基准轨道
可动轨道
基准轨道
基板搬送方向 基板搬送方向
前侧 前侧
前侧 前侧
操作篇
6-1-2
基板的传送方向
●基板流动方向的更改，作为选项来对应。
●若要改成以内侧为基准 (单轨模式时) 的状态，将设备翻转来对应。
双轨模式
