2. 概要 INS-NXTSTCBF-3.0S 8 NXT 往复臂搬运轨道（自立型）使用说明书 MEMO:

INS-NXTSTCBF-3.0S 2. 概要

NXT 往复臂搬运轨道（自立型）使用说明书 7

2. 概要

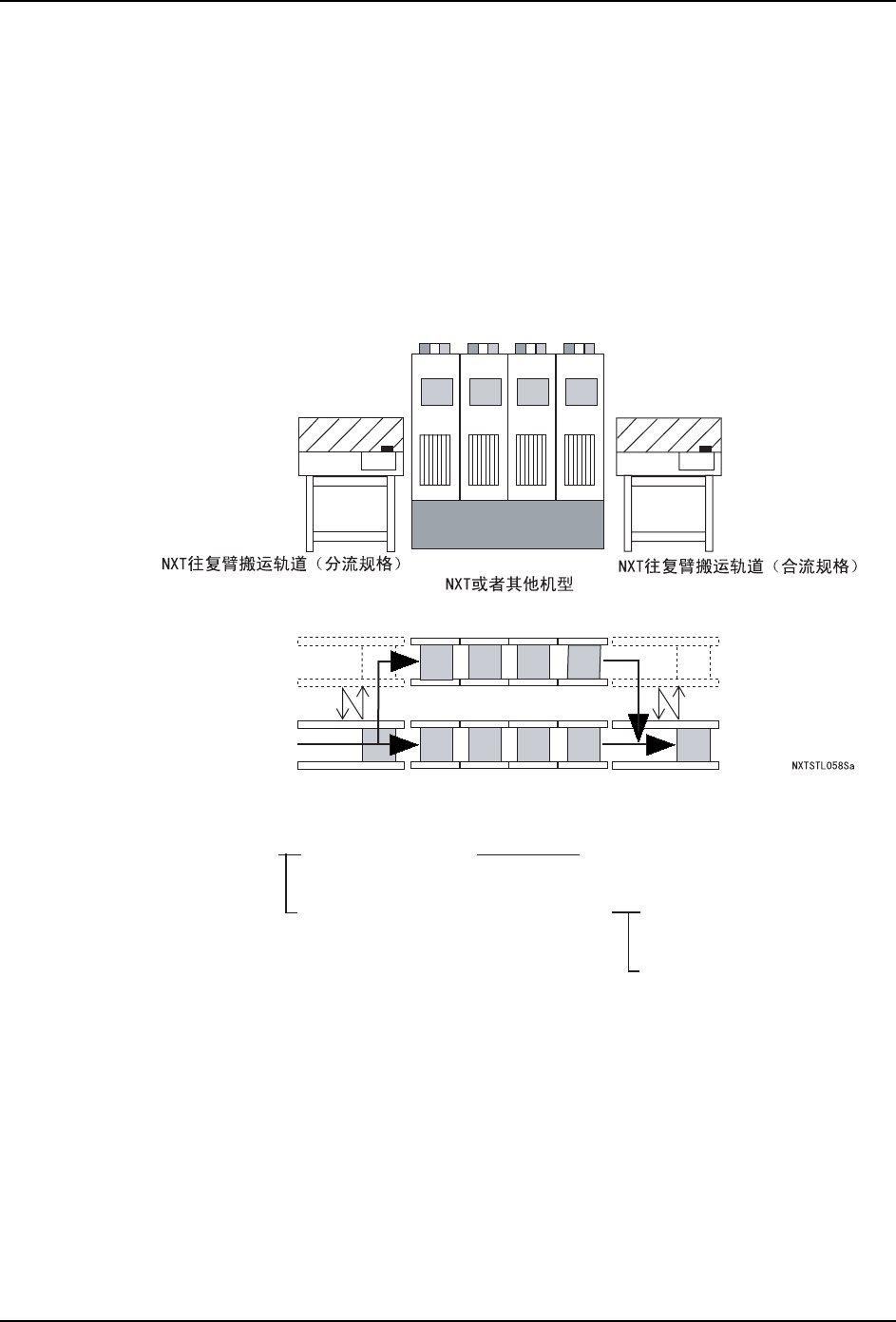

2.1 NXT 往复臂搬运轨道

NXT 往复臂搬运轨道是设置在机器的前工序或后工序，将从单通道搬运轨道处取得的电路板

分配给 NXT 内的双搬运轨道，或者将从 NXT 内的双搬运轨道处取得的电路板汇入单通道搬运

轨道的装置。

从相邻的 NXT 处取得电路板搬运方向、搬运轨道宽度、通道移动量等的信息。也对应了 NXT

通道间距可变动运用。

由于自动进行电源的ON/OFF和搬运轨道宽度切换等的换线处理，因此不需要操作者的操作。

2.2 NXT 往复臂搬运轨道的种类

67&%)

᠟ࡼব᳈䔼䘧ᆑᑺ

㞾ࡼব᳈䔼䘧ᆑᑺ˄Ӵᛳ఼⾡㉏˅ ߚ⌕㾘Ḑ

ড়⌕㾘Ḑ

ߚ⌕gড়ᑊ㾘Ḑ

1676

2. 概要 INS-NXTSTCBF-3.0S

8 NXT 往复臂搬运轨道（自立型）使用说明书

MEMO:

INS-NXTSTCBF-3.0S 3. 安装

NXT 往复臂搬运轨道（自立型）使用说明书 9

3. 安装

本章按照一般的作业流程记述了往复臂搬运轨道的安装步骤。如果搬运轨道已经被设置（不

需要进行所有的作业），只需参照必要的作业项目。

3.1 往复臂搬运轨道的移动

在移动往复臂搬运轨道时，请确认安全，充分注意不要发生事故。

作业时的注意

·装置的移动作业请委托有资格的人员来进行。

·移动作业人员必须穿安全鞋、戴安全帽。

·请整理移动通道，不是移动作业人员请不要靠近。

·请使用与装置重量相匹配的叉车。

装置重量：往复臂搬运轨道 (STC-5060B-F) 70 kg

·当提起的装置失去平衡时，请马上重新调整。

·请平稳地升降装置，以免装置受到冲击。

·请注意不要使水平调整螺栓受到弯曲。

备注 ) 关于叉车的驾驶方法，请根据叉车制造厂所提供的使用手册。

步骤作业内容参照章节

1 将往复臂搬运轨道移动到安装位置。 3.1 往复臂搬运轨道的移动

2 为了在搬运时固定机器 , 拆除使用的筋板。 3.2 关于固定筋板

3 将往复臂搬运轨道的电源电缆和信号电缆连接

到机器。

3.3 电源电缆和信号电缆的连接

4 进行往复臂搬运轨道的水平调整（高度及水平

调整）。

3.4 水平调整

5 使往复臂搬运轨道与 NXT 机的基准搬运轨道导

轨一致 , 结合两设备。

3.5 往复臂搬运轨道与 NXT 本机

的结合
