8. 调整 INS-NXTSTCBF-3.0S
44 NXT 往复臂搬运轨道 （自立型）使用说明书

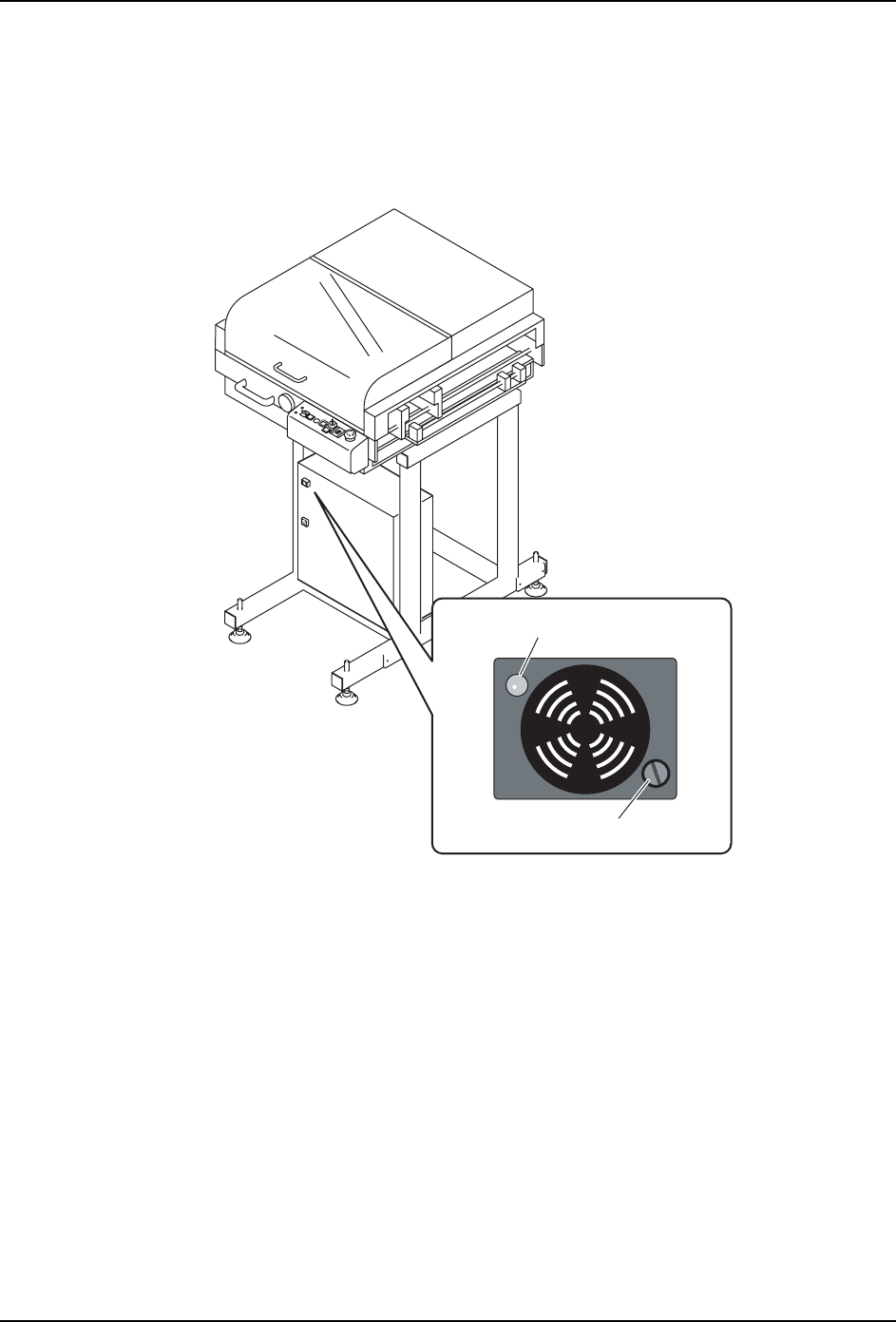

8.3 警告蜂鸣器音量的调整
能够调节通知发生异常的蜂鸣器的音量。
8.3.1 调整方法
请使用小型一字螺丝刀，旋转警告蜂鸣器前面的电位器，调整音量。
䷇䞣ᮟ䪂
㑶㡆/('
㧔ࡼ԰ᯊ⚍҂㧕
1;767/6E
INS-NXTSTCBF-3.0S 9. 附录 1
NXT 往复臂搬运轨道 （自立型）使用说明书 45
9. 附录 1
9.1 控制电路板 M1PCB2(FH1271A) 的双列直插开关设定
备注 )引脚 1 是指连接到控制电路板 M1PCB2 接插头 「CNM-TRG2」的引脚。
引脚 2 是指连接到控制电路板 M1PCB2 接插头 「CNM-TRG4」的引脚。
是标准设定。
ON OFF 说明
DP1-1 逆流
正流 ·逆流的时候 ON。
·正流的时候 OFF。
DP1-2 引脚 1 = 1D
引脚 1 = 2D 或者未使用引
脚
在引脚 1 上连接了 1D 编码引
脚的时候 ON。其他时候 OFF。
DP1-3 引脚 1 = 2D
引脚 1 = 1D 或者未使用引
脚
在引脚 1 上连接了 2D 编码引
脚的时候 ON。其他时候 OFF。
DP1-4 -
OFF 固定 ( 未使用 )
DP1-5 -
OFF 固定 ( 未使用 )
DP1-6 引脚 2 = 1D
引脚 2 = 2D 或者未使用引
脚
在引脚 2 上连接了 1D 编码引
脚的时候 ON。其他时候 OFF。
DP1-7 引脚 2 = 2D
引脚 2 = 1D 或者未使用引
脚
在引脚 2 上连接了 2D 编码引
脚的时候 ON。其他时候 OFF。
DP1-8 -
OFF 固定 ( 未使用 )
DP1-9 -
OFF 固定 ( 未使用 )
DP1-10 -
OFF 固定 ( 未使用 )
12345678910
DP1
01NST-0636
ON
9. 附录 1 INS-NXTSTCBF-3.0S
46 NXT 往复臂搬运轨道 （自立型）使用说明书
9.2 控制电路板 M1PCB2(FH1271A) 的跨接开关设定
是标准设定。
SHORT OPEN 说明 / 注意事项
JP1 搬运轨道盖板
开关接点不输
出
搬运轨道盖板
开关接点输出
请设定为 OPEN。
JP2
搬运轨道盖板
开关接点不输
出
搬运轨道盖板
开关接点输出
前道工序机或者后工序机的搬运轨道盖板
开关 (ON/OFF) 信号
·无效 ( 平时 ON) 的时候为 SHORT。
·有效的时候为 OPEN。
JP3-6
无 FLP 连接 有 FLP 连接 ·不连接 FLP 的时候为 SHORT。
·连接了 FLP 的时候为 OPEN。
JP7 -
OPEN 固定 ( 未使用 )
JP8 有跟踪功能
无跟踪功能 ·自动调整宽度机 ( 有跟踪传感器 ) 的时
候为 SHORT。
·手动调整宽度机 ( 无跟踪传感器 ) 的时
候为 OPEN。
JP9 -
OPEN 固定 ( 未使用 )
JP10 SMEMA 1.0
SMEMA 1.2 SMEMA 规格
·Ver.1.0 的时候为 SHORT。
·Ver.1.2 的时候为 OPEN。
JP11
检测通道电路
板排出 A 接点
输出
检测通道电路
板排出 A 接点
不输出
( 注 )SHORT 的时候，请把 「JP12」设定为
OPEN。
JP12 通道电路板排
出来检测 B 接
点输出
检测通道电路
板排出 B 接点
不输出
( 注 )SHORT 的时候，请把 「JP11」设定为
OPEN。
JP13
引脚1读取触
发器A接点输
出
引脚1读取触
发器A接点不
输出
( 注 )SHORT 的时候，请把 「JP14」设定为
OPEN。
JP14 引脚 1 读取触
发器B接点输
出
不引脚 1 读取
触发器 B 接点
不输出
( 注 )SHORT 的时候，请把 「JP13」设定为
OPEN。
JP15 A 接点输出
A 接点不输出 为了预备，请设定为 OPEN。
JP16 B 接点输出
B 接点不输出
JP17 A 接点输出
A 接点不输出
JP18 B 接点输出
B 接点不输出
:SHORTED :OPEN
JP1
JP2
JP3
JP4
JP5
JP6
JP7
JP8
JP9
JP10
JP11
JP12
JP13
JP14
JP15
JP16
JP17
JP18
JP19
JP20
JP21
JP22
JP23
