NXT 往复臂搬运轨道（自立型）使用说明书 13

3.4 水平调整

3.4.1 方法

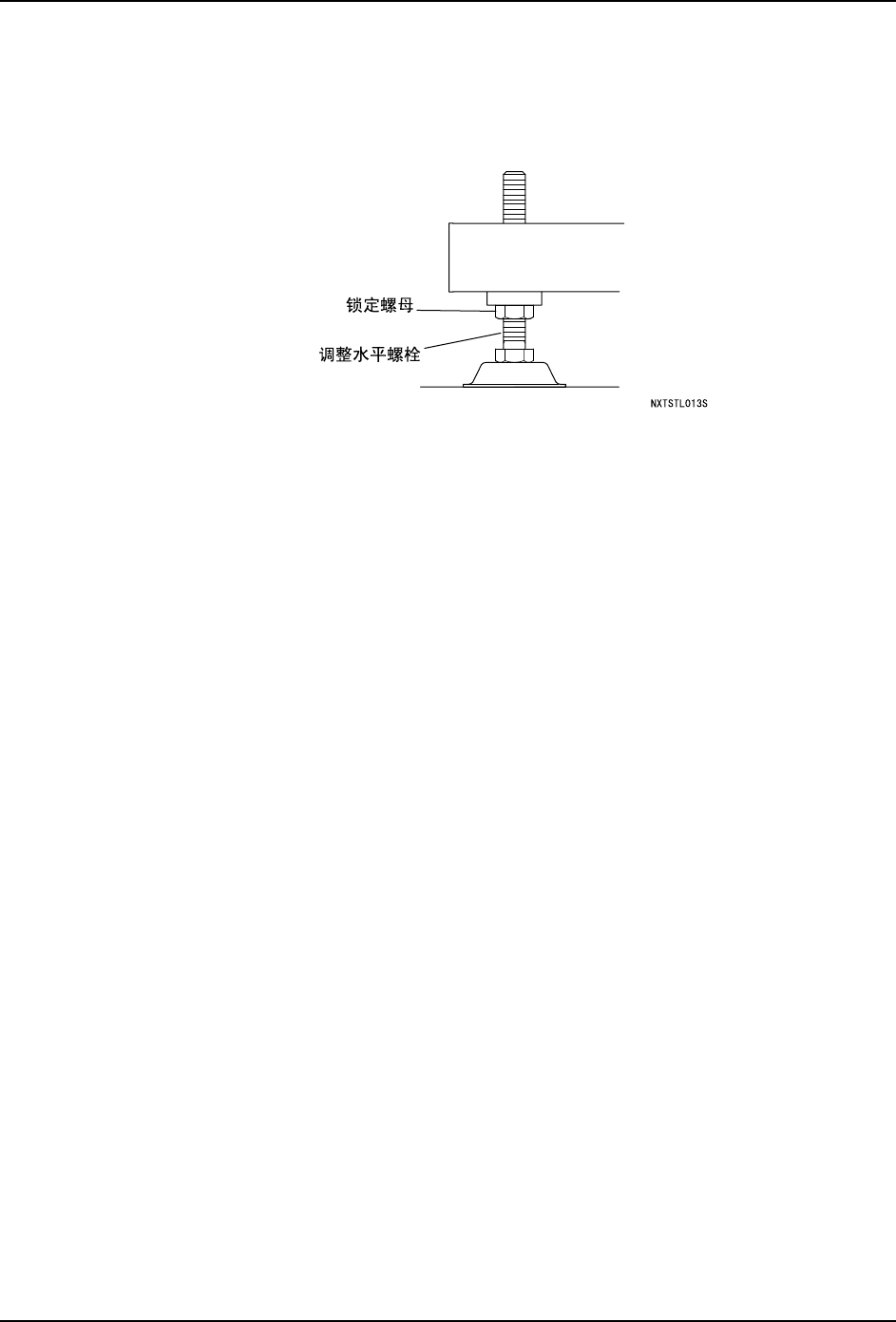

1. 旋转各个水平调整螺栓，请对照 NXT 本机调整往复臂搬运轨道的高度。

2. 调整水平度。

3. 请确认往复臂搬运轨道的电路板搬运高度和水平度是否正确，旋紧锁定螺母。由于锁定

螺母的旋紧，高度和水平度会发生改变。旋紧后，请再次确认高度和水平度。

备注 ) 请完全旋紧锁定螺母。如果没有完全旋紧就会发生振动，有可能影响电路板搬运。

3. 安装 INS-NXTSTCBF-3.0S

14 NXT 往复臂搬运轨道（自立型）使用说明书

3.5 往复臂搬运轨道与 NXT 本机的结合

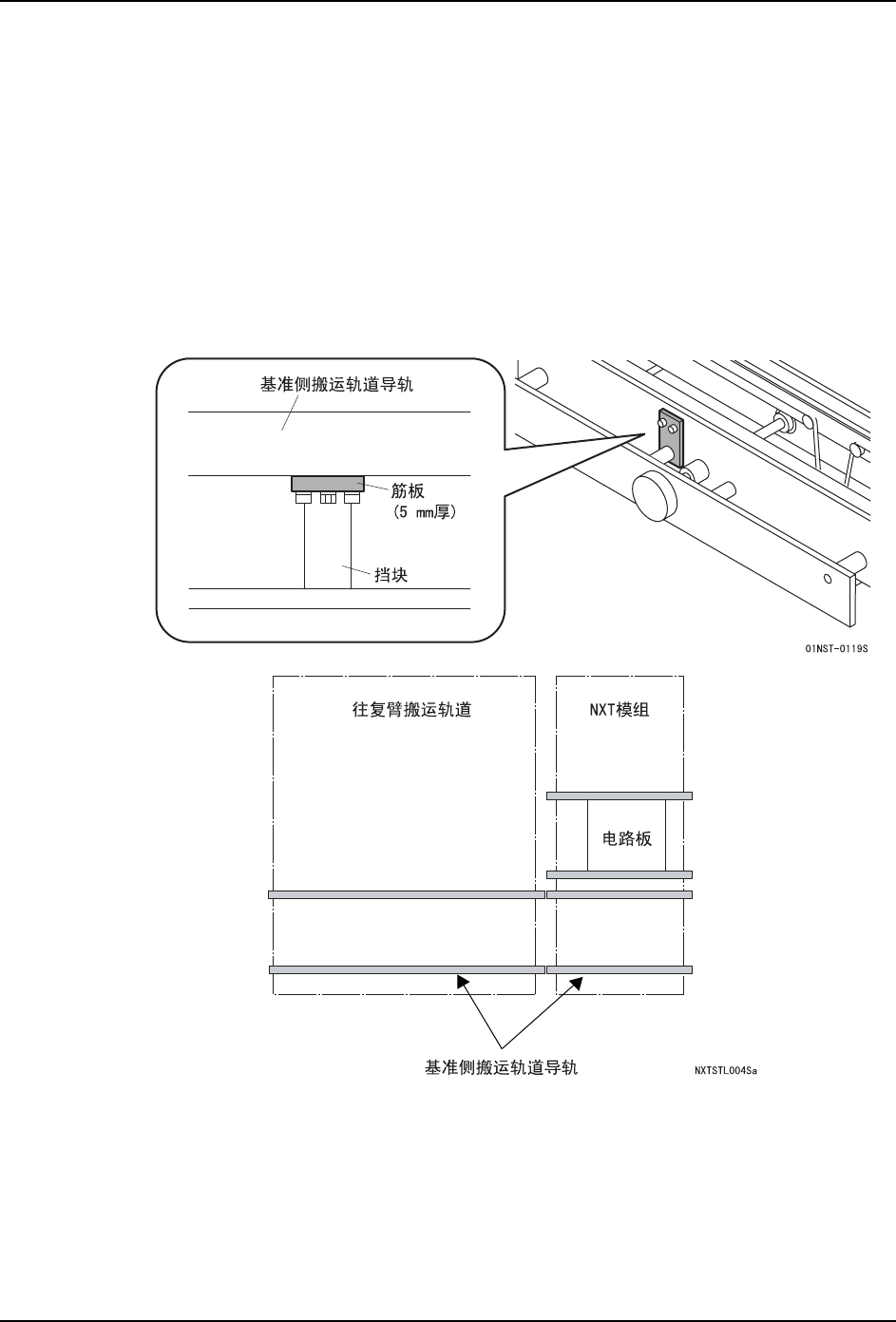

将往复臂搬运轨道和 NXT 模组并列结合，使往复臂搬运轨道的基准侧导轨和 NXT 模组的基准

侧导轨在零设定结束时处于同一直线上。

3.5.1 相同基准侧搬运轨道导轨的对齐

电源没有接通的时候

在搬运往复臂搬运轨道时，基准侧搬运轨道的导轨固定在筋板一侧。在将基准侧搬运轨道的

导轨通过筋板压到停止块上的状态时是与零设定结束相同的位置。

请使用这个筋板安装往复臂搬运轨道，尽量使搬运轨道的基准导轨和 NXT 模组的基准导轨在

同一条线上排列。

INS-NXTSTCBF-3.0S 3. 安装

NXT 往复臂搬运轨道（自立型）使用说明书 15

电源已经接通的情况

1. 将 NXT 的主开关设置成 ON，接通往复臂搬运轨道的电源。

2. 完成零设定后，请安装往复臂搬运轨道，同时使往复臂搬运轨道与相同的 NXT 模组的基

准侧导轨处于同一线上。

3.5.2 将往复臂搬运轨道与 NXT 结合在一起

像下图那样，请使用附属的支架，将往复臂搬运轨道与 NXT 基座结合在一起。
