INS-NXTSTCBF-3.0S 8. 调整 NXT 往复臂搬运轨道（自立型）使用说明书 39 8. 调整 8.1 传感器位置调整 ( 电路板减速传感器 ) 在电路板减速传感器的支架上设有长孔，能够在 Y 轴方向上调整传感器的安装位置。在搬运有缺口的电路板等时，请调整安装位置使得传感器能够检测电路板最前端。

7. 损耗品的更换 INS-NXTSTCBF-3.0S

38 NXT 往复臂搬运轨道（自立型）使用说明书

7.2 搬运轨道皮带

备注 ) 更换搬运轨道皮带时，请同时更换基准侧和从属侧的皮带。

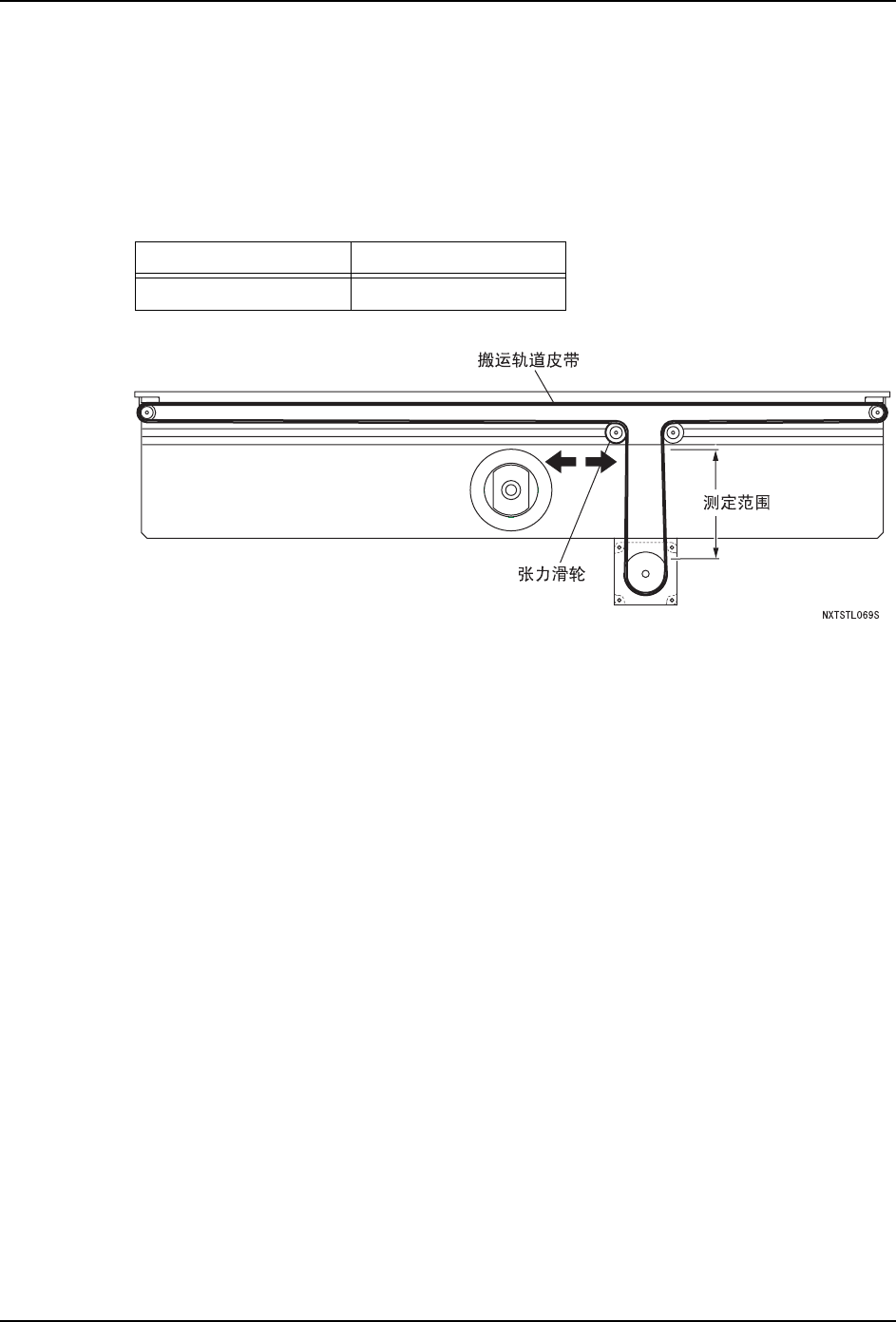

7.2.1 搬运轨道皮带的张力

使张力计与测定部位相接触，测定搬运轨道张力。请调整张力滑轮的紧固位置，使得张力值

变成规定值。

搬运轨道皮带规定张力（Hz）

基准侧和从属侧相同 225 ± 15

INS-NXTSTCBF-3.0S 8. 调整

NXT 往复臂搬运轨道（自立型）使用说明书 39

8. 调整

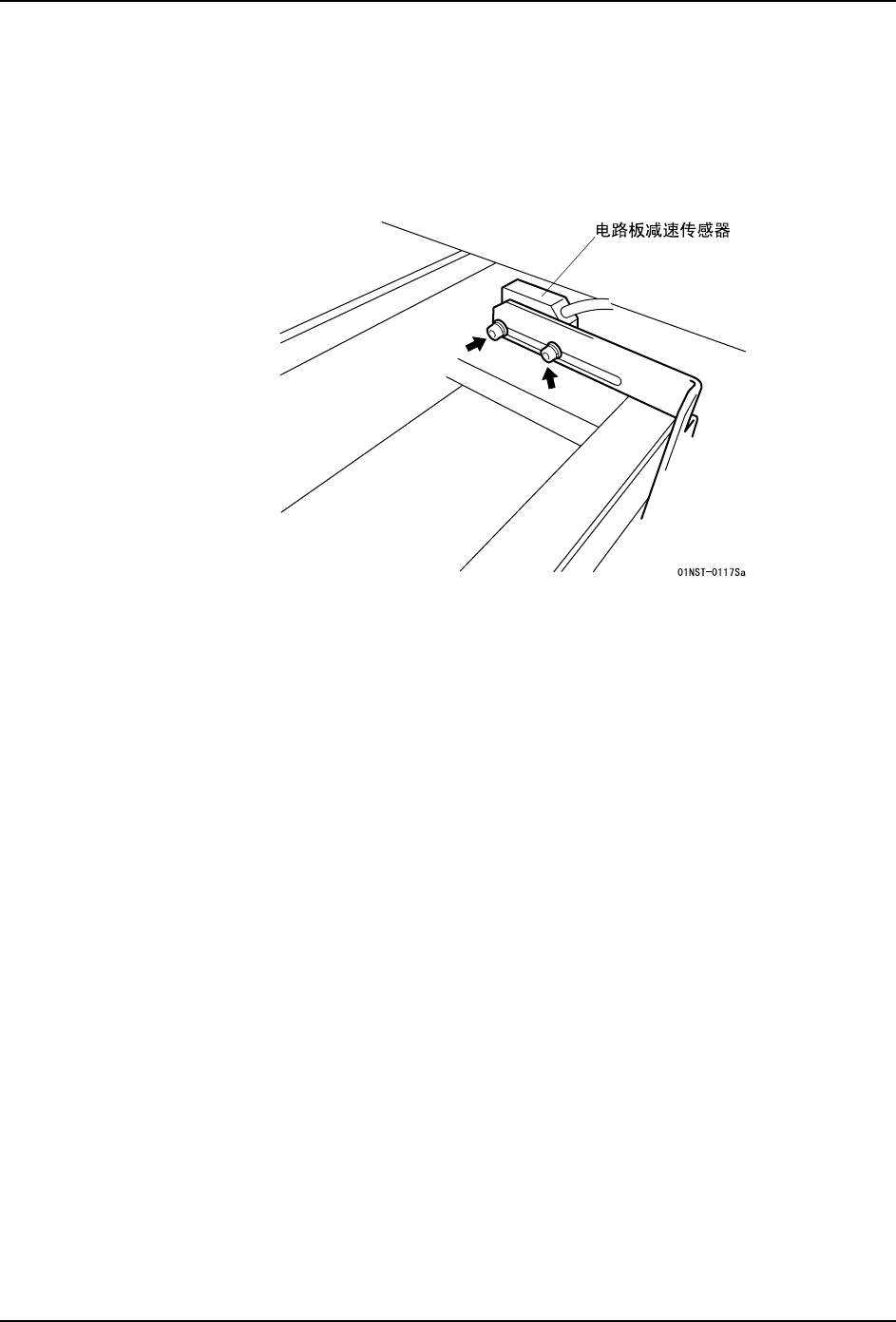

8.1 传感器位置调整 ( 电路板减速传感器 )

在电路板减速传感器的支架上设有长孔，能够在 Y 轴方向上调整传感器的安装位置。在搬运

有缺口的电路板等时，请调整安装位置使得传感器能够检测电路板最前端。

8. 调整 INS-NXTSTCBF-3.0S

40 NXT 往复臂搬运轨道（自立型）使用说明书

8.2 传感器灵敏度的调整

在搬运轨道上安装有 4 个用于检测电路板的传感器。根据用途不同，传感器的动作模式

（LIGHT ON 或者 DARK ON）不同。错误设定动作模式后，不仅仅是不能检测电路板，而且有

可能使机器受到损伤。请必须确认每个传感器的动作模式。

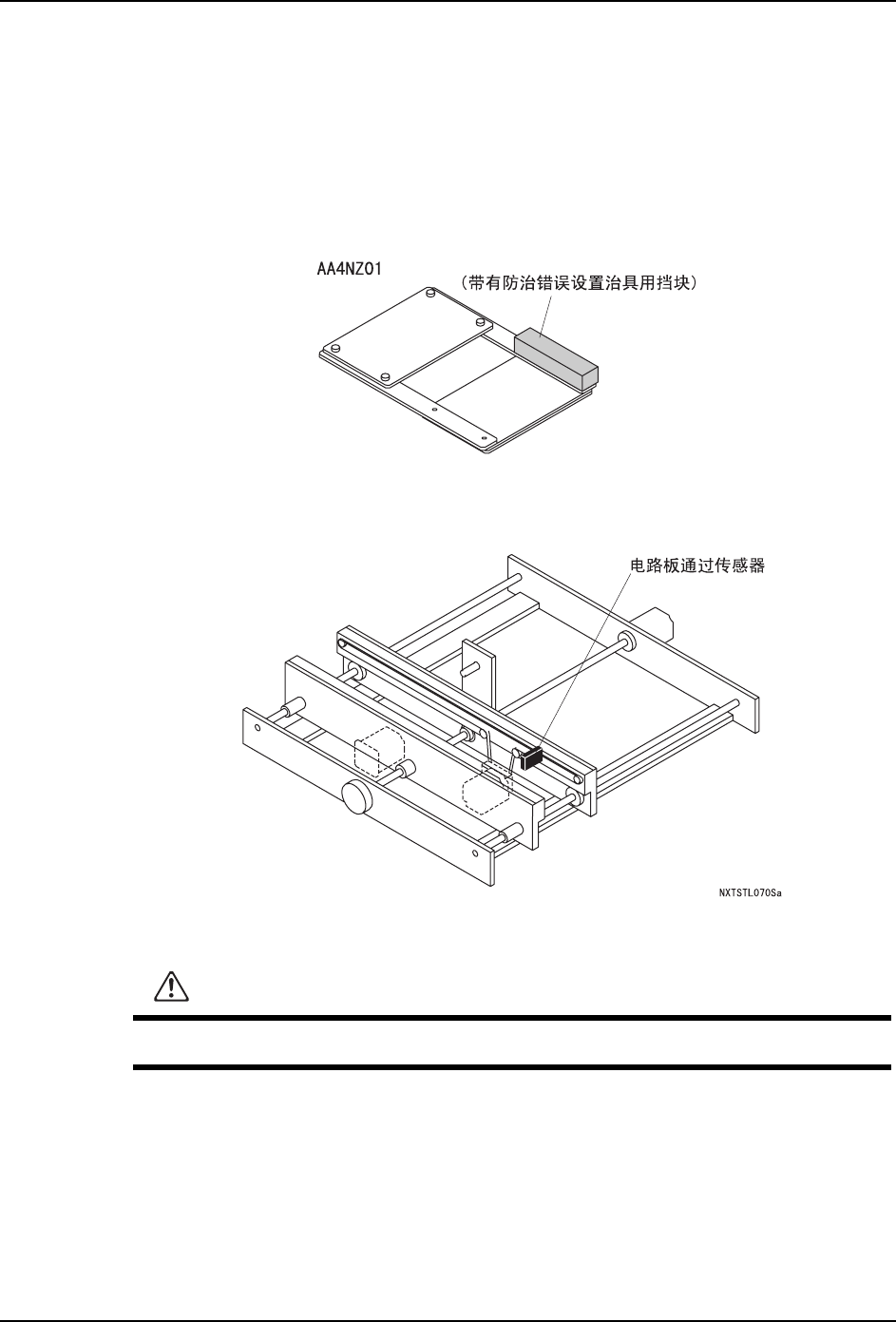

8.2.1 必要的治具

请准备下列治具。

8.2.2 电路板减速传感器的调整方法

电路板减速传感器的时候，请将动作切换开关安装在L侧（LIGHT ON）上调整灵敏度。

1. 将 [RUN/STOP] 开关设定在 [STOP]，打开安全门。

注意

在开闭安全门时，请握住把手。如果握住把手以外的部分进行开闭，有可能挤伤手指。
