电源已经接通的情况
1. 将 NXT 的主开关设置成 ON，接通往复臂搬运轨道的电源。
2. 完成零设定后，请安装往复臂搬运轨道，同时使往复臂搬运轨道与相同的 NXT 模组的基
准侧导轨处于同一线上。
3.5.2 将往复臂搬运轨道与 NXT 结合在一起

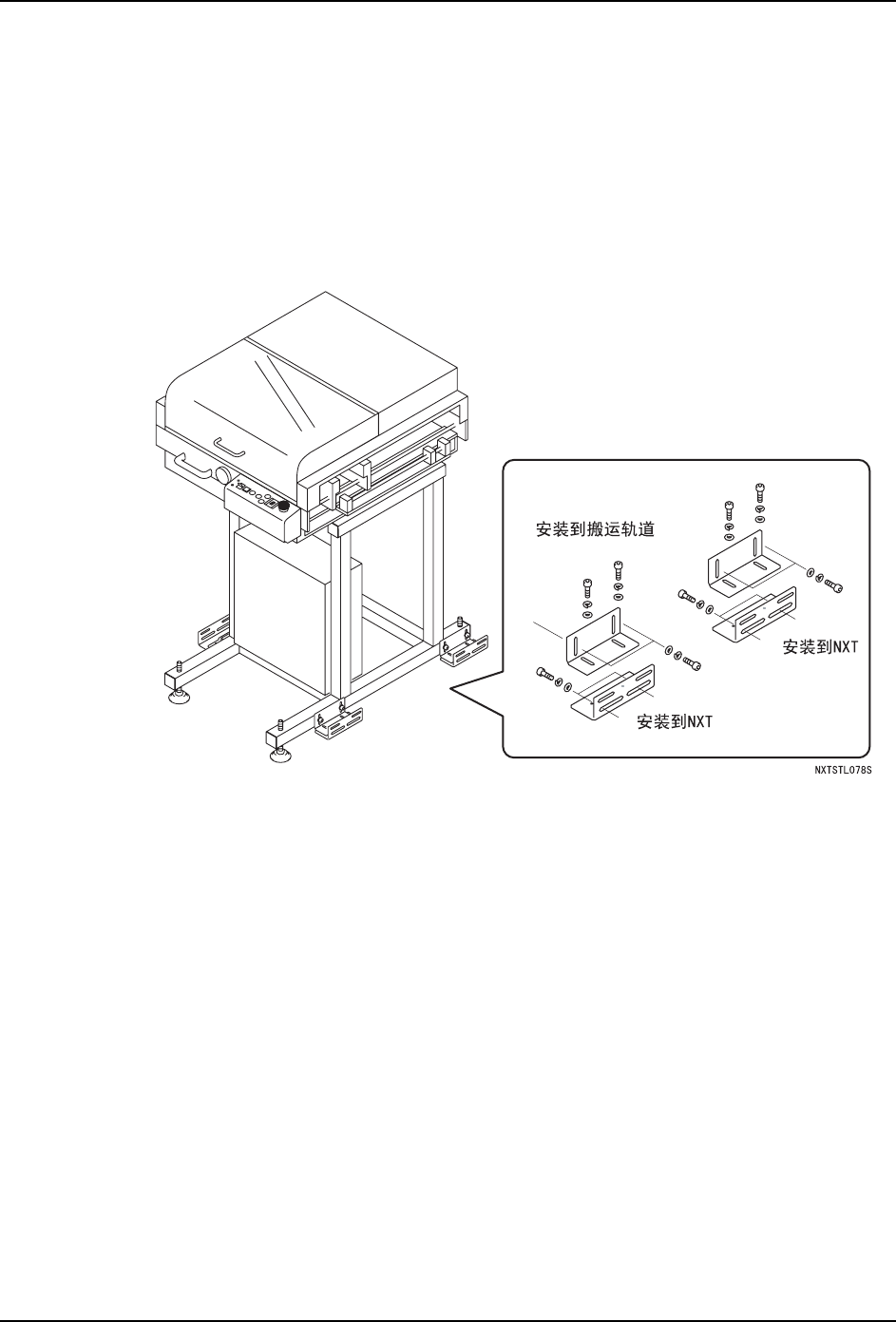

像下图那样，请使用附属的支架，将往复臂搬运轨道与 NXT 基座结合在一起。
备注 ) 下图表示将往复臂搬运轨道设置在 NXT 基座左侧的情况。设置在右侧为对称配置。
3. 安装 INS-NXTSTCBF-3.0S
16 NXT 往复臂搬运轨道 （自立型）使用说明书
MEMO:
INS-NXTSTCBF-3.0S 4. 各部分的名称和功能
NXT 往复臂搬运轨道 （自立型）使用说明书 17
4. 各部分的名称和功能

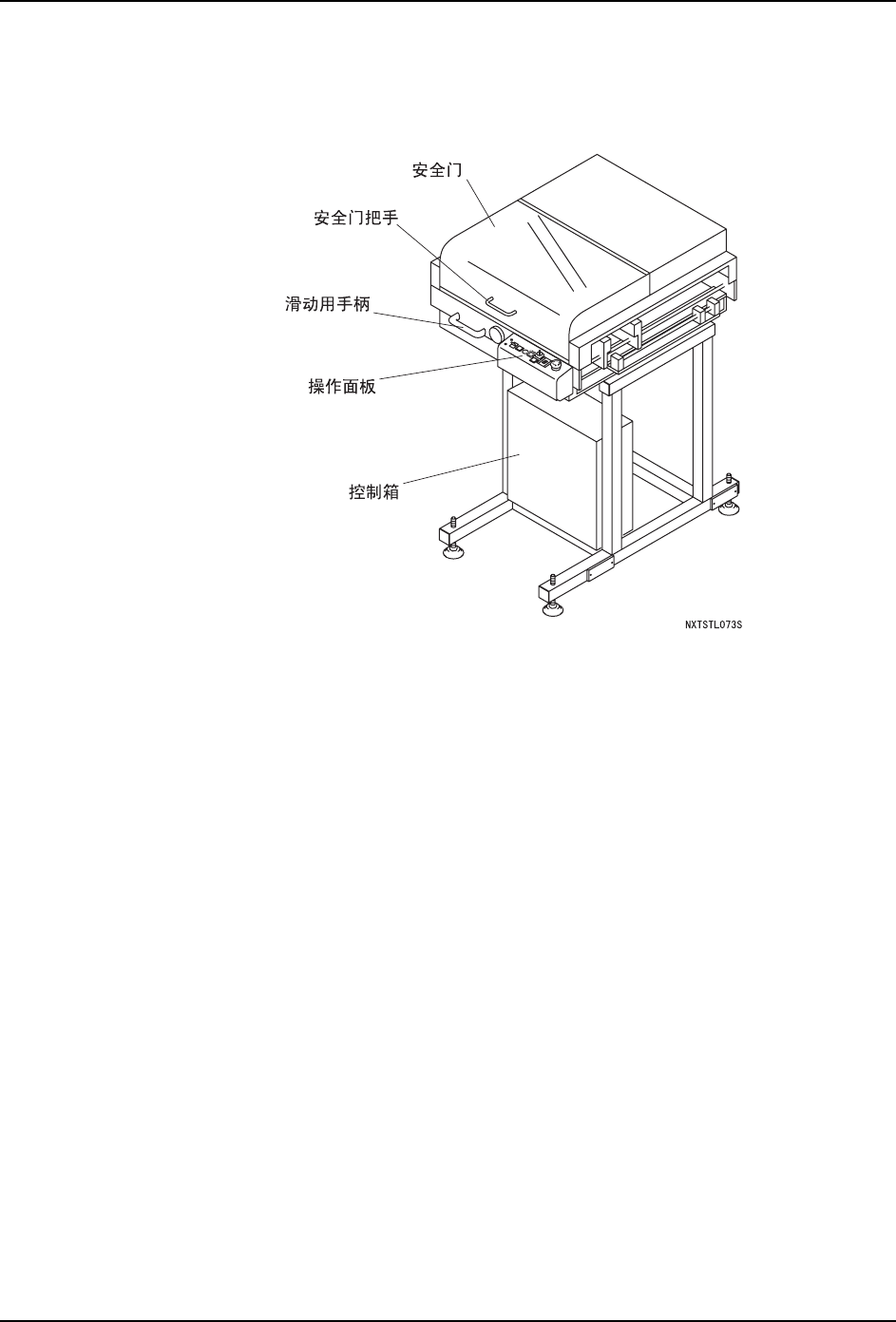

4.1 往复臂搬运轨道的外观
