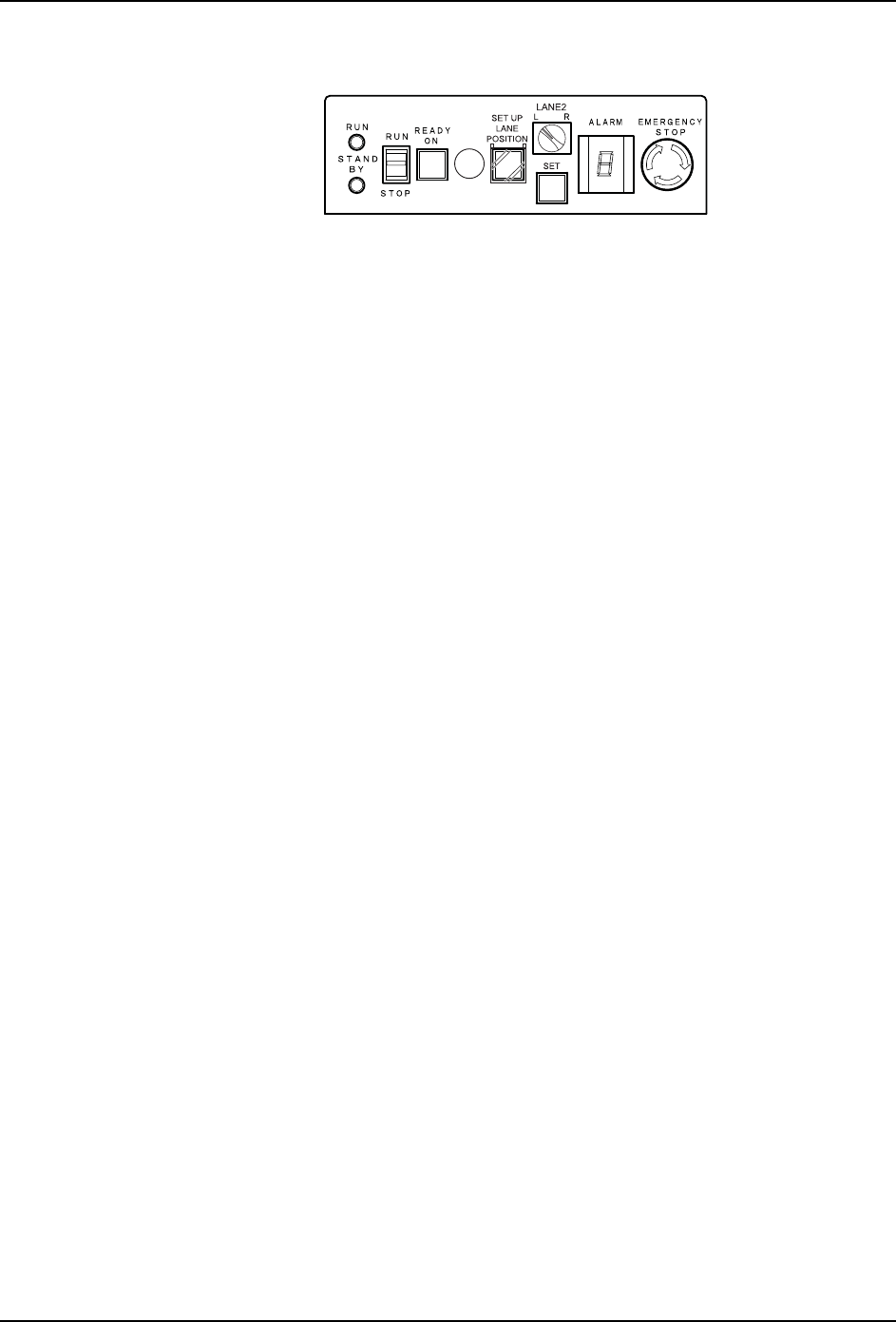

4.2 操作面板
4.2.1 LED 显示和开关类的说明
■ RUN：（自动运转中显示 LED）
·在自动运转中亮灯。
·信号塔 （绿色）互动亮灯 （选项设定）。
■ STAND BY：（电源 ON 显示 LED）
·当电源被接通后就会亮灯。
■ RUN/STOP：（运转模式切换开关）
·当从 STOP 切换到 RUN 后，就会开始自动运转。
·接通电源 （主开关 ON）时开关设定为 RUN 模式时，就会开始自动运转。
·在自动运转中将开关从 RUN 切换到 STOP 后，处理的段落运转停止。
■ READY ON：（运转准备开关）
·接通电源后的零设定循环中心的 LED 闪烁。零设定结束后关灯。
·当按下开关后，就会解除检测异常的状态。
·按下开关后，如果异常原因已经被取除，按照运转模式的 RUN 重新启动自动运转。
■ ALARM：（异常显示数字单元）
·在发生异常时，以1～F的错误编码显示异常。
·没有异常时，显示 0。
备注 ) 关于错误编码的内容，请参照 " 4.6 错误编码 "。
■ EMERGENCY STOP：（紧急停止按钮）
·当按下该按钮后，动力电源就会被切断，马达立刻停止。
·不影响前后工序的机器 （不妨碍前后机器的运转）。
■ SETUP LANE POITION：（通道位置取入开关）
［手动指教规格］
·打开搬运轨道上面的盖罩后有效 （自动运转中即使按下开关也无效）。
·打开搬运轨道上面的盖罩并按下开关后，位移位置 （第 2 通道位移位置）可以变
更的模式。LED 点亮 （但是，有必要在位移轴的零设定结束以后）。
［自动跟踪规格 （选项）］
·切换为 STOP 模式后有效 （自动运转中即使按下开关也无效）。
·在 STOP 模式中按下开关后，变为读取前后工序的自动通道的位置模式。LED 点亮，
结束后 LED 熄灯。
NXTSTL060a
INS-NXTSTCBF-3.0S 4. 各部分的名称和功能
NXT 往复臂搬运轨道 （自立型）使用说明书 19
■ LANE2 L/R：（第 2 通道左右选择按钮）
·在手动指教规格中，设定位移位置 （第 2 通道位移位置）时，选择设定往复臂位
置的左或者右的选择开关。
〈正流向规格的时候〉
L: 前道工序侧的第 2 通道电路板接受侧位移位置
R: 后道工序侧的第 2 通道电路板排出侧位移位置
〈逆流向规格的时候〉
R: 前道工序侧的第 2 通道电路板接受侧位移位置
L: 后道工序侧的第 2 通道电路板排出侧位移位置
■ SET：（位移位置设定按钮）
·在手动指教规格中，按下 SETUP LANE POSITION 开关时，在 LED 闪烁时无效。
·按下开关后，用 LANE2 L/R 可以变更选择的位移位置。
·位移位置得变更处理结束后 LED 熄灯。
