INS-NXTSTCBF-3.0S 5. 基本操作

NXT 往复臂搬运轨道（自立型）使用说明书 27

5.4 关于搬运轨道宽度的手动调整

如果需要调整搬运轨道宽度，请按照以下的要领进行。

5.4.1 调整方法

1. 将 [RUN/STOP] 开关设定成 [STOP]。

2. 打开安全门。

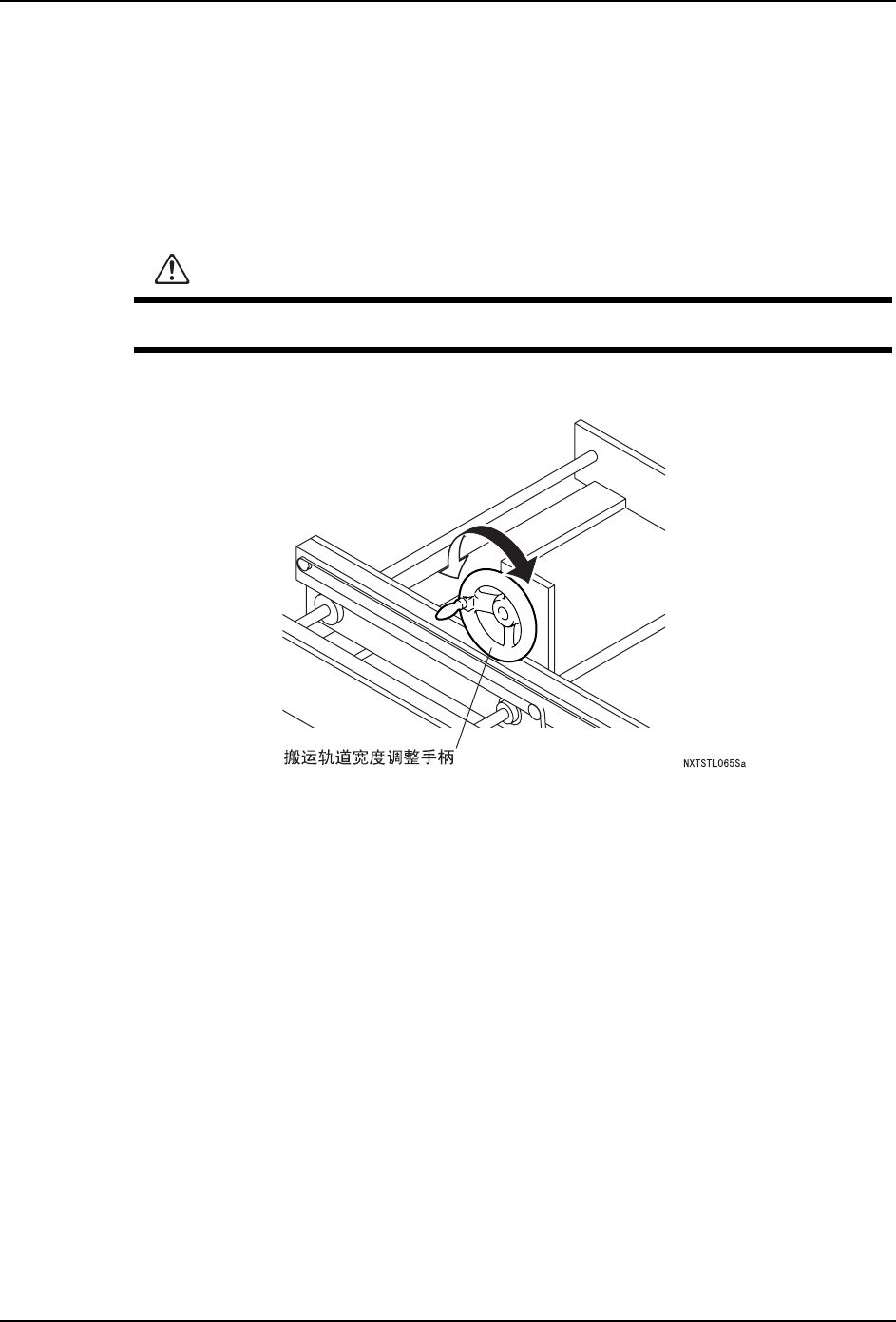

3. 旋转搬运轨道宽度调整手柄，调整到适当的搬运轨道宽度。

注意

在开闭安全门时，请握住把手。如果握住把手以外的部分进行开闭，有可能挤伤手指。

5. 基本操作 INS-NXTSTCBF-3.0S

28 NXT 往复臂搬运轨道（自立型）使用说明书

5.5 通道 2 移动位置的设定 < 手动调整宽度机 >

通道 2 移动位置的设定，请在往复臂搬运轨道的零设定完成以后进行。

通道 1 基准轨道位置是往复臂搬运轨道的零设定完成位置。

5.5.1 左工序侧通道 2 移动位置

设定方法

1. 打开搬运轨道盖板。

2. 请按下 [SETUP LANE POSITION] 开关。

[SETUP LANE POSITION] 开关的绿色 LED 点亮。

[SET] 开关的橙色 LED 闪烁。

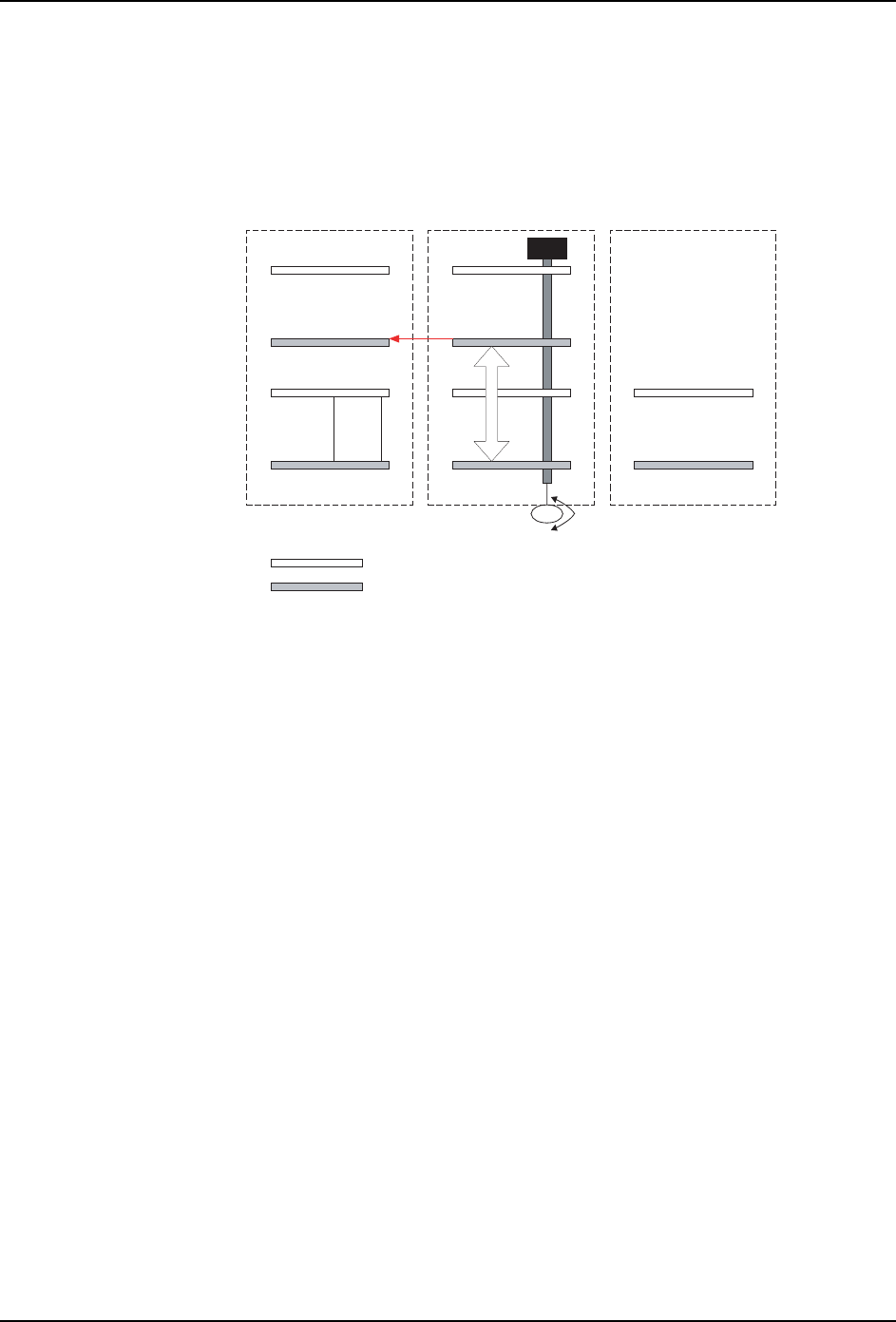

3. 转动摇柄，将往复臂搬运轨道的基准轨道与左工序机的通道 2 基准轨道 ( 上图 L 位置 )

对齐。

4. 将 [LANE2 L/R] 切换到「L」开关。

5. 按下 [SET] 开关。

[SETUP LANE POSITION] 开关的绿色 LED 熄灭。

[SET] 开关的橙色 LED 熄灭。

6. 关闭搬运轨道盖板。

NXTSTL071Sa

⬉
