INS-NXTSTCBF-3.0S 6. 预防保养
NXT 往复臂搬运轨道 （自立型）使用说明书 33
6. 预防保养
6.1 关于预防保养
预防保养工作有检查、清扫、加油等，是防止机器的不正常、使机器达到设计性能而不可缺
少的一项工作。请按照以下所记载的要领进行操作。
备注 ) 此处记载的操作内容基本上是以负责维修保养的人员为对象的，但是也记载了操作人员必须进
行的操作。
6.1.1 关于操作周期
请在1周(160小时)或者1年（8000小时）左右使机器运转后定期清扫。
6.1.2 操作时的注意点
a. 在往复臂搬运轨道内部，不容许使用压缩空气进行吹拂，以免使细小的元件和异物飞
入机器内部，影响机器的运转。
b. 请用布擦去多余的润滑油。
6.1.3 准备的用品
6.2 操作一览表
表中的●记号为进行清扫操作，★记号为进行加油操作。
治具 FUJI 润滑油枪配套工具 AWPJ8201 用于润滑油加油嘴的加油
油脂类 AFC 润滑油 对滚珠丝杆的加油
Daphne Exponex No.2 （出光） 对导轨往复臂的加油
其他 吸尘器 -
布 ( 柔软清洁 ) 擦去润滑油
刷子 涂敷润滑油
维修保养项目 1 周 (160 小时 ) 1 年 （8000 小时）
搬运轨道内部 ● -
滚珠丝杆 - ★
导轨往复臂 - ★
6. 预防保养 INS-NXTSTCBF-3.0S
34 NXT 往复臂搬运轨道 （自立型）使用说明书
6.3 每周 (160 小时 ) 的操作
6.3.1 往复臂搬运轨道内部的清扫
1. 将 [RUN/STOP] 开关设定在 [STOP]，打开安全门。
2. 请使用吸尘器，除去往复臂搬运轨道内部散乱的垃圾和异物。
6.4 每年 (8000 小时 ) 的操作

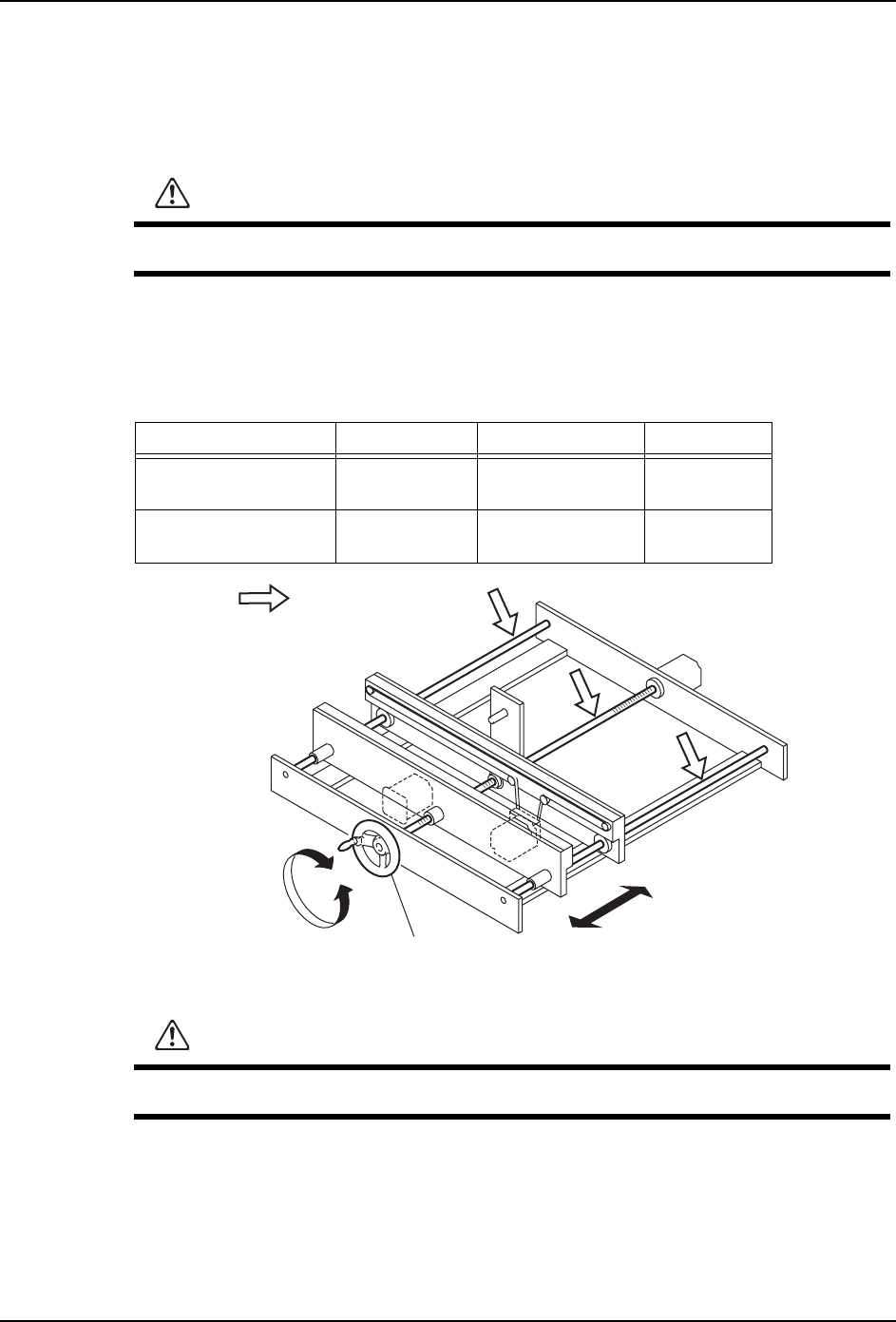

6.4.1 往复臂搬运轨道的加油
1. 将 [RUN/STOP] 开关设定在 [STOP]，打开安全门。
2. 用清洁的布，擦去滚珠丝杆 (1) 和导轨往复臂 (2) 的污垢。
3. 使用润滑油枪取 4 次喷射量的指定润滑油到毛刷上给滚珠丝杆 (1) 加油。
备注 ) 关于润滑油加油量，使用 FUJI 润滑油枪的套件进行计量。润滑油枪的 1 喷射 (1 泵送 ) 的喷射
量约 0.6cc。请把这个喷射量作为加油时的基准。记载的喷射数，指定量相对于需要量略微多
一些。请擦去渗出的多余润滑油。
注意
在开闭安全门时，请握住把手。如果握住把手以外的部分进行开闭，有可能挤伤手指。
润滑油 涂敷部位 加油量标 （1 处） 加油 （cc）
AFC 润滑油 （1）滚珠螺杆 润滑油枪
4喷射
2.4
Daphne Exponex No.2 （2）LM 导轨 润滑油枪
3喷射
1.8
1676
⍖ᭋ⍺⒥⊍
ᨛᶘ
注意
在开闭安全门时，请握住把手。如果握住把手以外的部分进行开闭，有可能挤伤手指。
