5. 基本操作 INS-NXTSTCBF-3.0S 32 NXT 往复臂搬运轨道 （自立型）使用说明书 MEMO:
INS-NXTSTCBF-3.0S 5. 基本操作
NXT 往复臂搬运轨道 （自立型）使用说明书 31
5.6.2 右工序方面通道 1 基准轨道位置
设定方法
1. 打开搬运轨道盖板。
2. 请按下 [SETUP LANE POSITION] 开关。
[SETUP LANE POSITION] 开关的绿色 LED 点亮。
[SET] 开关的橙色 LED 闪烁。
3. 转动摇柄，将往复臂搬运轨道的基准轨道与左工序机的通道 1 基准轨道 ( 上图 R 位置 )
对齐。
4. 将 [LANE2 L/R] 切换到 「L」开关。
5. 请一边按下 [READY ON] 开关，一边按下 [SET] 开关。
[SETUP LANE POSITION] 开关的绿色 LED 熄灭。
[SET] 开关的橙色 LED 熄灭。
6. 关闭搬运轨道盖板。
R
01NST-0639S
⬉
䏃
ᵓ
䗮䘧
ᕔ㞖
䗮䘧
ᎺᎹᑣᴎ఼
েᎹᑣᴎ఼
䋺ޚ䔼䘧
䋺Ңሲ䔼䘧
ᶘ
5. 基本操作 INS-NXTSTCBF-3.0S
32 NXT 往复臂搬运轨道 （自立型）使用说明书
MEMO:
INS-NXTSTCBF-3.0S 6. 预防保养
NXT 往复臂搬运轨道 （自立型）使用说明书 33
6. 预防保养
6.1 关于预防保养
预防保养工作有检查、清扫、加油等，是防止机器的不正常、使机器达到设计性能而不可缺
少的一项工作。请按照以下所记载的要领进行操作。
备注 ) 此处记载的操作内容基本上是以负责维修保养的人员为对象的，但是也记载了操作人员必须进
行的操作。
6.1.1 关于操作周期
请在1周(160小时)或者1年（8000小时）左右使机器运转后定期清扫。
6.1.2 操作时的注意点
a. 在往复臂搬运轨道内部，不容许使用压缩空气进行吹拂，以免使细小的元件和异物飞
入机器内部，影响机器的运转。
b. 请用布擦去多余的润滑油。

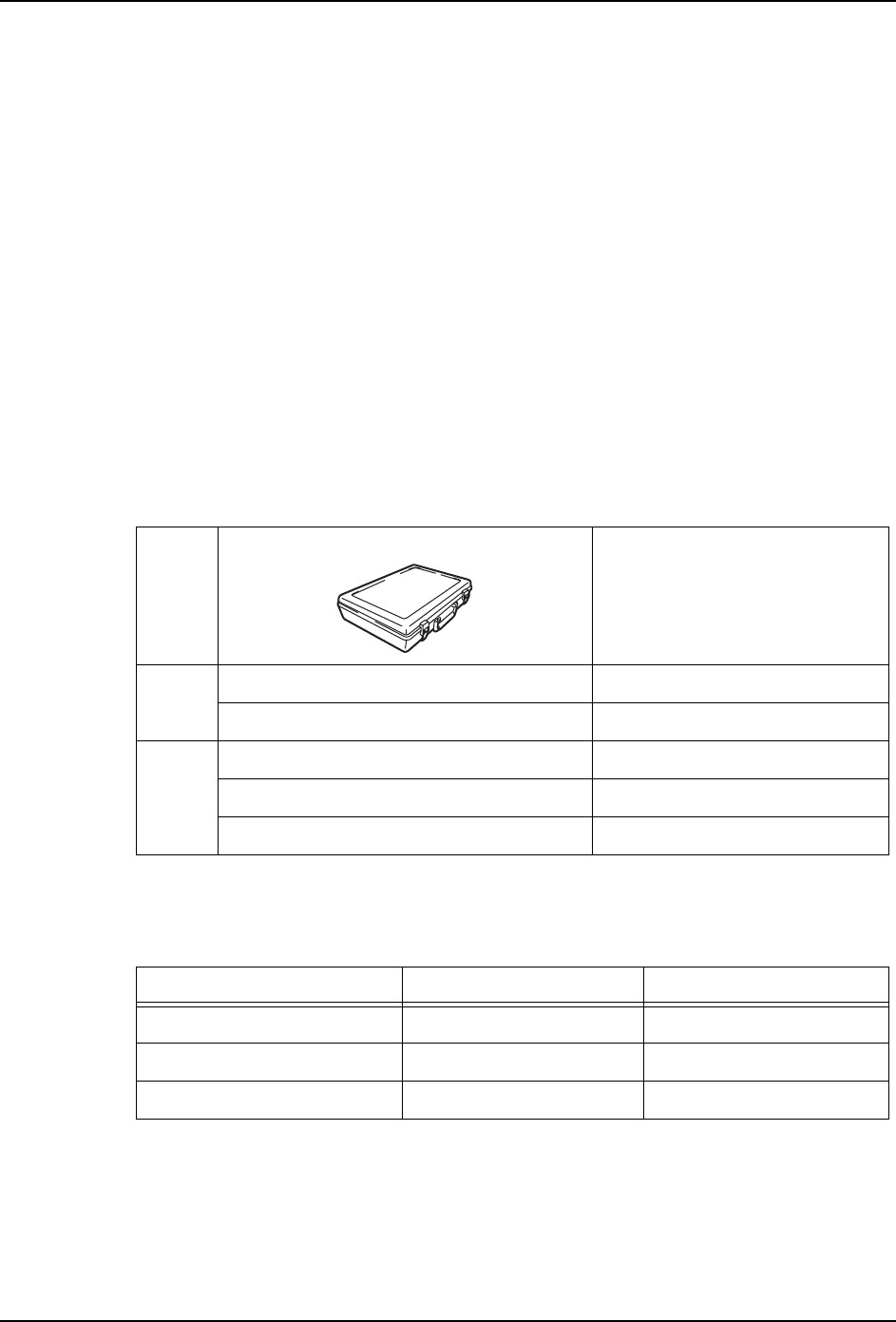

6.1.3 准备的用品
6.2 操作一览表
表中的●记号为进行清扫操作，★记号为进行加油操作。
治具 FUJI 润滑油枪配套工具 AWPJ8201 用于润滑油加油嘴的加油
油脂类 AFC 润滑油 对滚珠丝杆的加油
Daphne Exponex No.2 （出光） 对导轨往复臂的加油
其他 吸尘器 -
布 ( 柔软清洁 ) 擦去润滑油
刷子 涂敷润滑油
维修保养项目 1 周 (160 小时 ) 1 年 （8000 小时）
搬运轨道内部 ● -
滚珠丝杆 - ★
导轨往复臂 - ★
