8. 调整 INS-NXTSTCBF-3.0S 42 NXT 往复臂搬运轨道 （自立型）使用说明书 8.2.3 电路板换乘确认传感器的调整 电路板换乘确认传感器有 2 个，请 将双方的动作切换开关都被安装在 D 侧 （DARK ON） 调整 传感器的灵敏度。 1. 将 [RUN/STOP] 开关设定 在 [STOP]。 2. 按照以下的要领，调整传感器。 a. 将治具 （AA4 NZ01） 搭载在搬运轨道上， 在传感器的光轴上移动。 下…
INS-NXTSTCBF-3.0S 8. 调整
NXT 往复臂搬运轨道 （自立型）使用说明书 41

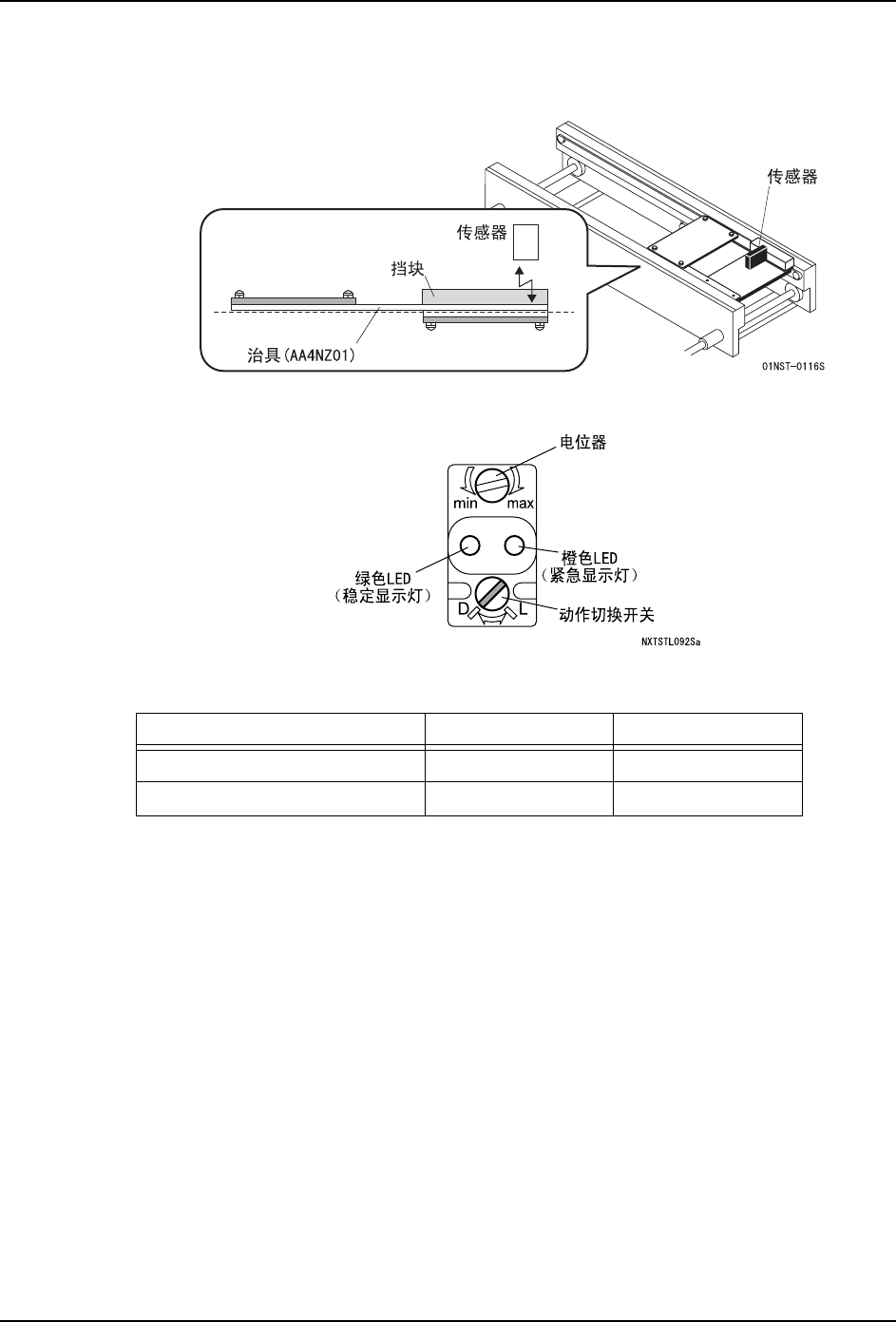

2. 按照以下的要领，调整传感器。
a. 将治具像下图所示方向搭载在搬运轨道上，在传感器的光轴上移动。
b. 将动作切换开关设定在 [L]。
c. 旋转电位器进行调整，使之按照下表进行动作。
·绿色 LED 和橙色 LED 都亮灯的情况：
逆时针方向旋转电位器，使之处于橙色 LED 灭灯，只是绿色 LED 亮灯的状态。接
着，顺时针方向旋转电位器，在绿色 LED 和橙色 LED 都亮灯的位置停止。再顺时
针方向旋转 90°后停止。
·只有绿色 LED 亮灯的情况：
顺时针方向旋转电位器，使之在绿色 LED 和橙色 LED 都亮灯的位置停止。再顺时
针方向旋转 90°后停止。
d. 去除搬运轨道上的治具。
3. 关闭安全门，将 [RUN/STOP] 开关设定在 [RUN]。
反射型传感器 （E3Z-LS81） 绿色 LED 橙色 LED
有治具 ON ON
无治具 ON OFF
8. 调整 INS-NXTSTCBF-3.0S
42 NXT 往复臂搬运轨道 （自立型）使用说明书
8.2.3 电路板换乘确认传感器的调整
电路板换乘确认传感器有 2 个，请将双方的动作切换开关都被安装在 D 侧 （DARK ON）调整
传感器的灵敏度。
1. 将 [RUN/STOP] 开关设定在 [STOP]。
2. 按照以下的要领，调整传感器。
a. 将治具（AA4NZ01）搭载在搬运轨道上，在传感器的光轴上移动。下图表示 IN 侧的电
路板换乘传感器的情况。OUT 侧的时候，请将治具的方向左右对换后置放。
1;767/6
⬉䏃ᵓᤶЬ⹂䅸Ӵᛳ఼
⬉䏃ᵓᤶЬ⹂䅸Ӵᛳ఼
注意
在开闭安全门时，请握住把手。如果握住把手以外的部分进行开闭，有可能挤伤手指。
INS-NXTSTCBF-3.0S 8. 调整
NXT 往复臂搬运轨道 （自立型）使用说明书 43

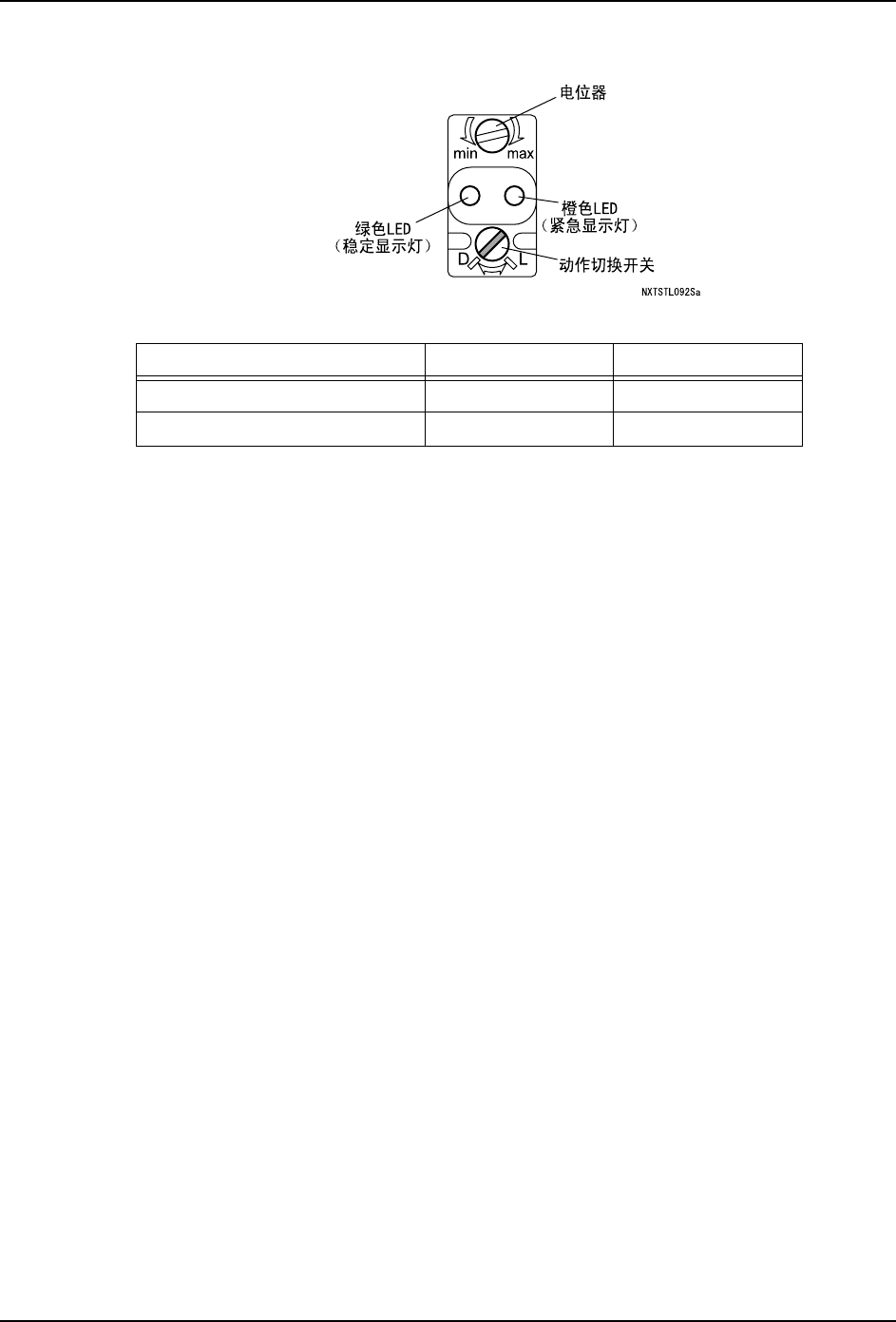

a. 将动作切换开关设定在 [D]。
b. 旋转电位器进行调整，使之按照下表进行动作。
·绿色 LED 和橙色 LED 都亮灯的情况：
顺时针方向旋转电位器，使之处于橙色 LED 灭灯，只是绿色 LED 亮灯的位置的停
止。再顺时针方向旋转 90°后停止。
·只有绿色 LED 亮灯的情况：
逆时针方向旋转电位器，使之在绿色 LED 和橙色 LED 都亮灯的状态。接着，顺时
针方向旋转电位器，在橙色 LED 灭灯 , 只是绿色 LED 亮灯的位置的停止。再顺时
针方向旋转 90°后停止。
c. 去除搬运轨道上的治具。
3. 关闭安全门，将 [RUN/STOP] 开关设定在 [RUN]。
反射型传感器 （E3Z-LS81） 绿色 LED 橙色 LED
有治具 ON OFF
无治具 ON ON
