Funktionsbeschreibung Hybridklemmung mit Vakuumabfrage
Ausgabe 02/2006
11
1.4.3 Mechanik
Eingabeband 1
1
1
1
1
1
>
Aufnahme Barcode/Stopper 00358789-01
> Nachgearbeitetes Stoppermodul 00358792-01
> Leiste Montage Fotoschalter 00358787-01
Option

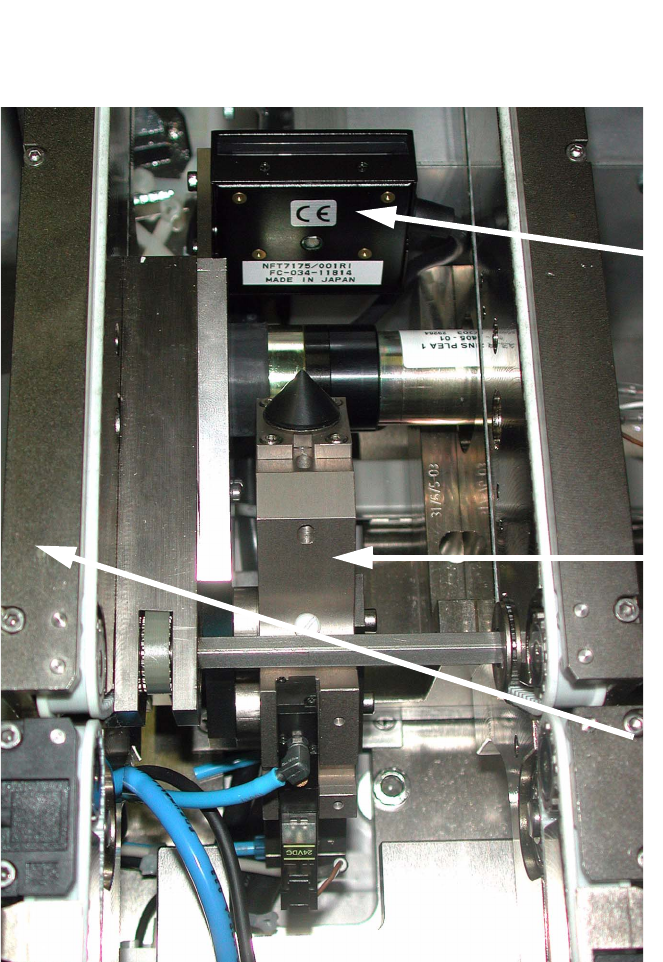

Barcode-Scanner
nachgearbeitetes
Stoppermodul
Aufnahme
Barcode/Stopper
Funktionsbeschreibung Hybridklemmung mit Vakuumabfrage
Ausgabe 02/2006
12
Mittenband 1
1
1
1
1
1
1
> Nachgearbeitete Hubtischplatte 00358793-01
> LP-Vakuum Unterstützung 00358781-01
Leiste Montage Fotoschalter 00358787-01
Grundplatte 00358782-01
Stütze 00358783-01
Aushubplatte 00358784-01
> Leiste Montage Fotoschalter 00358786-01
> Grundplatte Vakuumanschlüsse 00375531-01
Leiste Montage Fotoschalter
Aushubplatte
Funktionsbeschreibung Hybridklemmung mit Vakuumabfrage
Ausgabe 02/2006
13
1.4.4 Pneumatikelemente
– 3/2 Wegeventil mit Schalldämpfer (enthalten in Kabel 00332746)
– Vakuumerzeuger 00323173-01
– Keyence Luftdruckfühler 00366201-01
1
1
1
KEYENCE -
Luftdruckfühler
Vakuumerzeuger
