Funktionsbeschreibung Hybr idklemmung mit Vakuumabfrage Ausgabe 02/2006 27 1.9 Rückrüstung auf Betrieb für Se rvicezwecke (Mapping, T estzwecke usw .) : S tellen Sie den Schwellwert des Keyence V akuum Sensors auf Umgebu…
Funktionsbeschreibung Hybridklemmung mit Vakuumabfrage
Ausgabe 02/2006
26

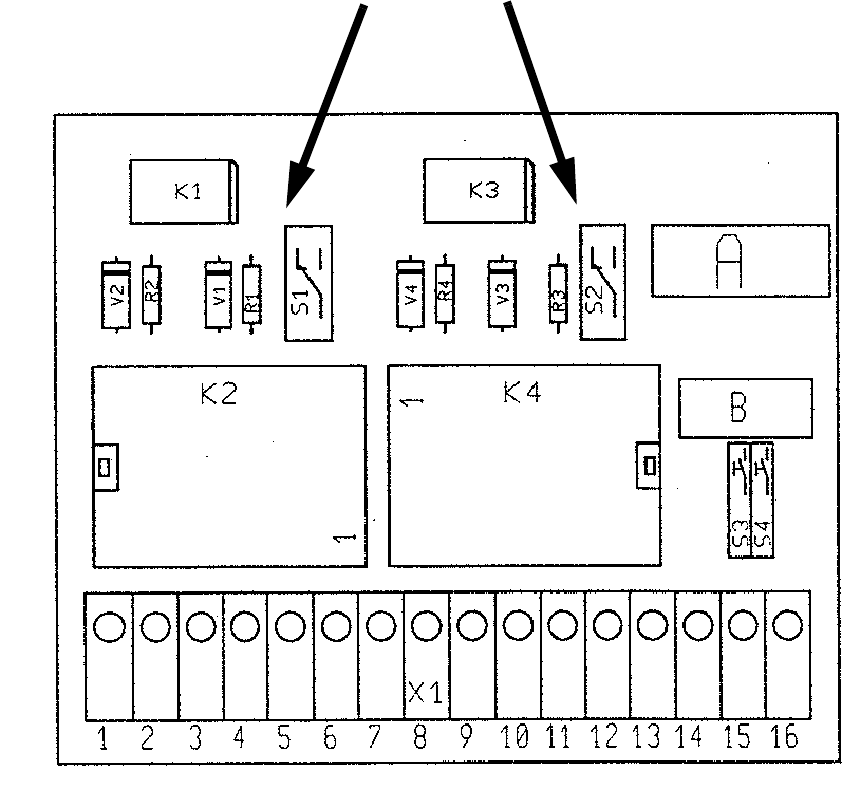

1.8.2 Einstellung Verzögerung Hubtisch und Eingabeband
Diese Verzögerungen werden über die Steuerung Vacuum Tooling eingestellt: 1
K2 bestimmt die Verzögerung des Hubtisches (Einstellung: ca. 0,5 sec).
Das Vakuum muss abgebaut sein, erst dann darf sich der Hubtisch absenken. 1
K4 bestimmt die Nachlaufzeit des Eingabebandes (Einstellung: ca. 0,7 sec). Die Nachlaufzeit
stellt sicher, daß die Leiterplatte die Stopperposition erreicht. 1
Die Einstellung erfolgt auf der Baugruppe mittels Potis. 1
1
Hubtisch
ca. 0,5 sec
Schalter in Stellung 2:
Verzögerungsrelais aktiv
2
1
2
1
Eingabeband
ca. 0,7 sec
Funktionsbeschreibung Hybridklemmung mit Vakuumabfrage
Ausgabe 02/2006
27
1.9 Rückrüstung auf Betrieb für Servicezwecke (Mapping, Testzwecke usw.)
: Stellen Sie den Schwellwert des Keyence Vakuum Sensors auf Umgebungsdruck ein.
: Demontieren Sie die Ansaugplatte.
: Lösen Sie den Stecker des Magnetventils (Kabel 00332746) => die Breitenverstellung wird so-
mit aktiv.
: Deaktivieren Sie den LP-Barcode in der Liniensteuerung.
: Aktivieren Sie den LP-Barcode im SITEST.
1
1
1
