Funktionsbeschreibung Hybr idklemmung mit Vakuumabfrage Ausgabe 02/2006 14 1 1 1 1 3 / 2 - Wege-V entil mit Schalldäm pfer 3 / 2 - Wege-V entil mit Schalldäm pfer
Funktionsbeschreibung Hybridklemmung mit Vakuumabfrage
Ausgabe 02/2006
13
1.4.4 Pneumatikelemente
– 3/2 Wegeventil mit Schalldämpfer (enthalten in Kabel 00332746)
– Vakuumerzeuger 00323173-01
– Keyence Luftdruckfühler 00366201-01
1
1
1

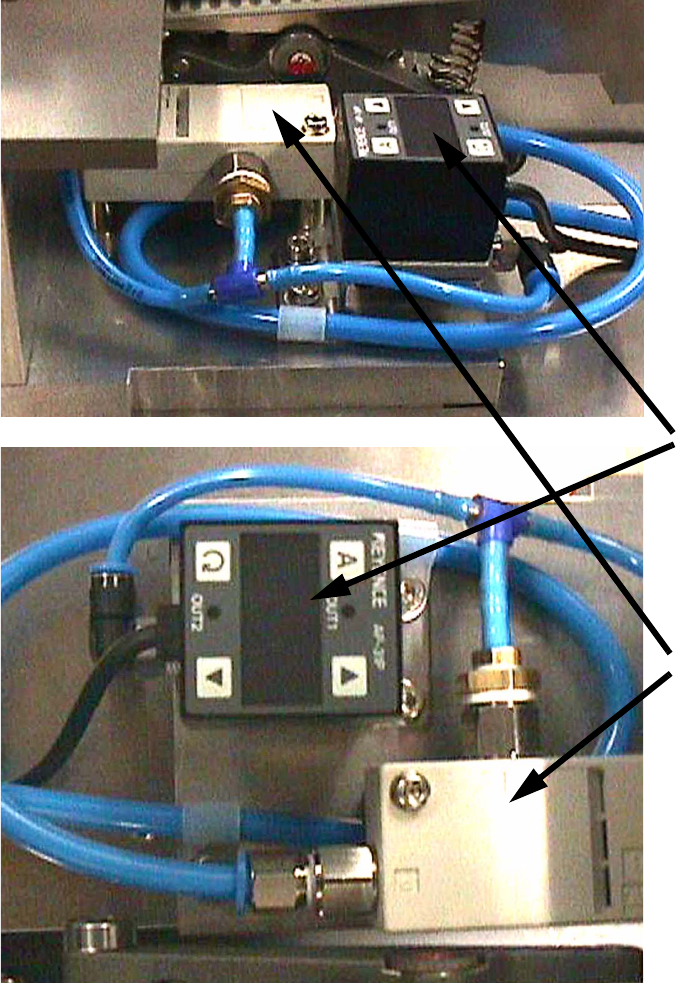

KEYENCE -
Luftdruckfühler
Vakuumerzeuger
Funktionsbeschreibung Hybridklemmung mit Vakuumabfrage
Ausgabe 02/2006
14
1
1
1
1

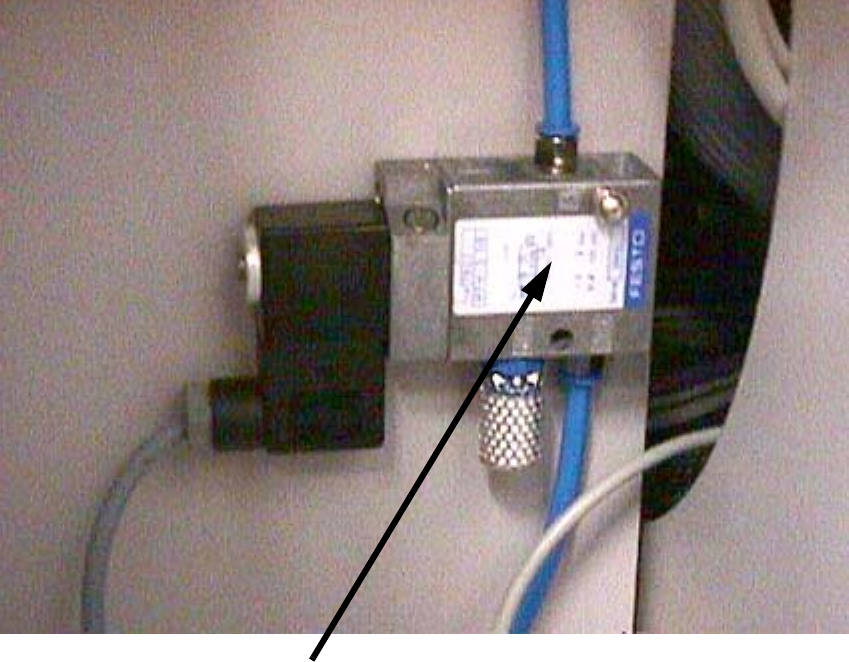

3 / 2 - Wege-Ventil mit Schalldämpfer3 / 2 - Wege-Ventil mit Schalldämpfer
Funktionsbeschreibung Hybridklemmung mit Vakuumabfrage
Ausgabe 02/2006
15
1.5 Anschluss Pneumatik

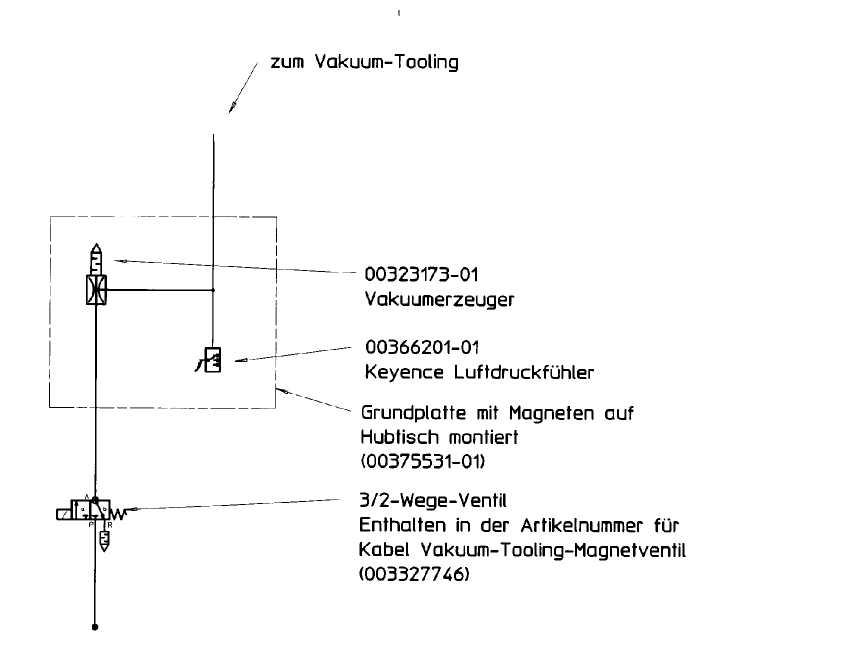

1.5.1 Pneumatikplan für die Vakuumunterstützung
1
1
1
1
1
1
1
1
1
1
1
