Funktionsbeschreibung Hybridklemmung mit Vakuumabfrage
Ausgabe 02/2006
22
1.6.3 Anschlussbelegungen
Umverdrahtung Klemmenfeld E/A-Verteiler SOKO Vakuumabfrage mit Hybrdiklemmung 1
1
1
1
1
1
1
Anschluss 1 Anschluss 2
X2kf7 A3 Doppelstockklemme einpolig Klemme 1
X2kf+ A3 Lüsterklemme (Vakuum Sensor "braun")
X2kf- A3 Lüsterklemme (Vakuum Sensor "blau")
K3 Klemme 13 "mit Freilaufdiode" Vakuum Sensor "schwarz"
X2kf- A3 K3 Klemme 14 "mit Freilaufdiode"
Diode 2 Anode Doppelstockklemme einpolig Klemme 2
Diode 2 Kathode K3 Klemme 1 "mit Freilaufdiode"
Diode 1 Kathode
K3 Klemme 9 "mit Freilaufdiode"
X2kb1 A1
Diode 1 Anode (vorher X2kb1) Kabel 00326069 "Umsetzplatine"
Doppelstockklemme einpolig Klemme 3 (vorher X2kf7) Kabel 00326069 "Umsetzplatine"
Vakuum-Tooling Steuerung Klemme 10 X6kg5 A4
Vakuum-Tooling Steuerung Klemme 8 (vorher X6kg5) Kabel 00326069 ("Umsetzplatine")
Vakuum-Tooling Steuerung Klemme 7
Kabel 00332745 ( "Magnetventil Pneumatik-
einschub")
Vakuum-Tooling Steuerung Klemme 6 (vorher X2ka1) Kabel 00326068 ("Umsetzplatine")
Vakuum-Tooling Steuerung Klemme 5 (vorher X2ka2) Kabel 00326068 ("Umsetzplatine")
Vakuum-Tooling Steuerung Klemme 4 X2ka1 A1
Vakuum-Tooling Steuerung Klemme 3 X2ka2 A1
Vakuum-Tooling Steuerung Klemme 2 X2kf- A3
Vakuum-Tooling Steuerung Klemme 1 X2kf+ A3
X5kg6 A4 K1 Klemme 12
X2kf- A3 K1 Klemme 14
K1 Klemme 13
Kabel 00332745 ( "Magnetventil Pneumatik-
einschub")
(vorher X5kg6) Kabel 00326068 ("Umsetzplatine") K1 Klemme 4
Kabel 00332745 ("Magnetventil Pneumatik-
einschub") X2kf+ A3
Kabel 00332745( "Magnetventil Pneumatik-
einschub") X2kf- A3
Funktionsbeschreibung Hybridklemmung mit Vakuumabfrage
Ausgabe 02/2006
23

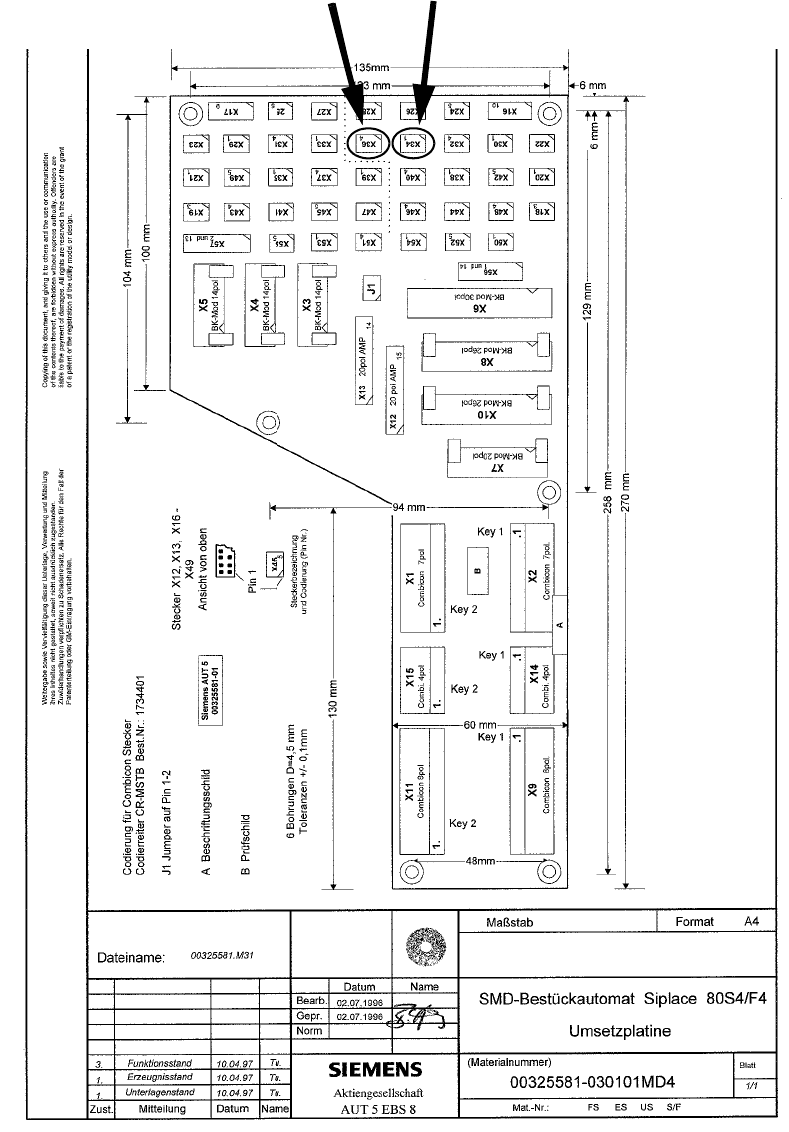

1.6.4 Installation der Fotoschalter
Die Fotoschalter werden auf X34/X36 der Umsetzplatine gesteckt. 1
1
Fotoschalter Mittenband X36
Fotoschalter Eingabeband X34
Funktionsbeschreibung Hybridklemmung mit Vakuumabfrage
Ausgabe 02/2006
24
1.7 Programmierung Opticon Barcode-Leser
Netzteil am Barcode-Leser anschliessen. Der Barcode sollte nun aktiv sein. Falls Scannerdioden
nicht leuchten, wurde bereits Trigger programmiert. Dieser kann durch brücken von PIN 7
(Ground) und PIN 11 (Trigger) im Stecker umgangen werden. 1
Jede Seite nach folgendem Schema programmieren: Erst SET - Barcode, dann Parameter - Bar-
code und zum Schluss END - Barcode. 1
1
1
1
Wichtig: Stecken Sie erst den Barcode-Leser an und erst dann den Netzstecker ein! 1
1
1
1
1.8 Einstellungen
1.8.1 Einstellung der Geschwindigkeit der Transportbänder
Die digitale Halbbrückenkarte in der Transportsteuerung ist mittels Parametrier-Software (Art.Nr.:
00332468-xx) auf 4 Parameter-Sätze zu programmieren (bzw.ist von München vorprogrammiert).
Dadurch läßt sich die Eingabegeschwindigkeit über 4 Stufen von OffOff (schnell) bis OnOn (lang-
sam) reduzieren. 1
1
1
1
1
Reihenfolge
Seite Parameter Kommentar
1 U11 U2 RS232
2 U27 K6 9600 baud
3 U29 L1 / L2 / L5 8 data bits / no Parity / 1 stop bit
4 U60 A2 Code 39 only
5 U108 + U128 RY 1B Prefix all codes +STx
6 U111 + U129 RZ 1M 1J Suffix all codes +CR+LF
7 U135 SØ Single read
8 U143 Y6 6 second read time
9
U135 S8 Enable Trigger
!Immer als letztes Programmieren!
Danach ist Trigger aktiv!
