其他可以对应的例子)
・基板识别标记是 4 个时的情况
※ ( )内的数値: 短型规格传送带时
・基板识别标记是 3 个时的情况
※ ( )内的数値: 短型规格传送带时
※ 基板识别标记位置是例子。根据客户的基板规格不同，对应有异。
详细请与本公司联络。
基板识别标记
(
在分割实装①使用
)
基板识别标记
(
在分割实装②使用
)
基板识别标记
(
在分割实装①使用
)
基板识别标记
(
在分割实装②使用
)
流向
流向
350 mm
＜
L
≦
510 mm (460 mm
※
)
350 mm (260 mm
※
)
进行分割实装①的范围
350 mm (260 mm
※
)
进行分割实装②的范围
基板识别标记必要范围
350 mm
＜
L
≦
510 mm (460 mm
※
)
350 mm (260 mm
※
)
进行分割实装①的范围
350 mm (260 mm
※
)
进行分割实装②的范围
NPM-D3A 2021.0219
- 99 -
7.3 基板待机条件

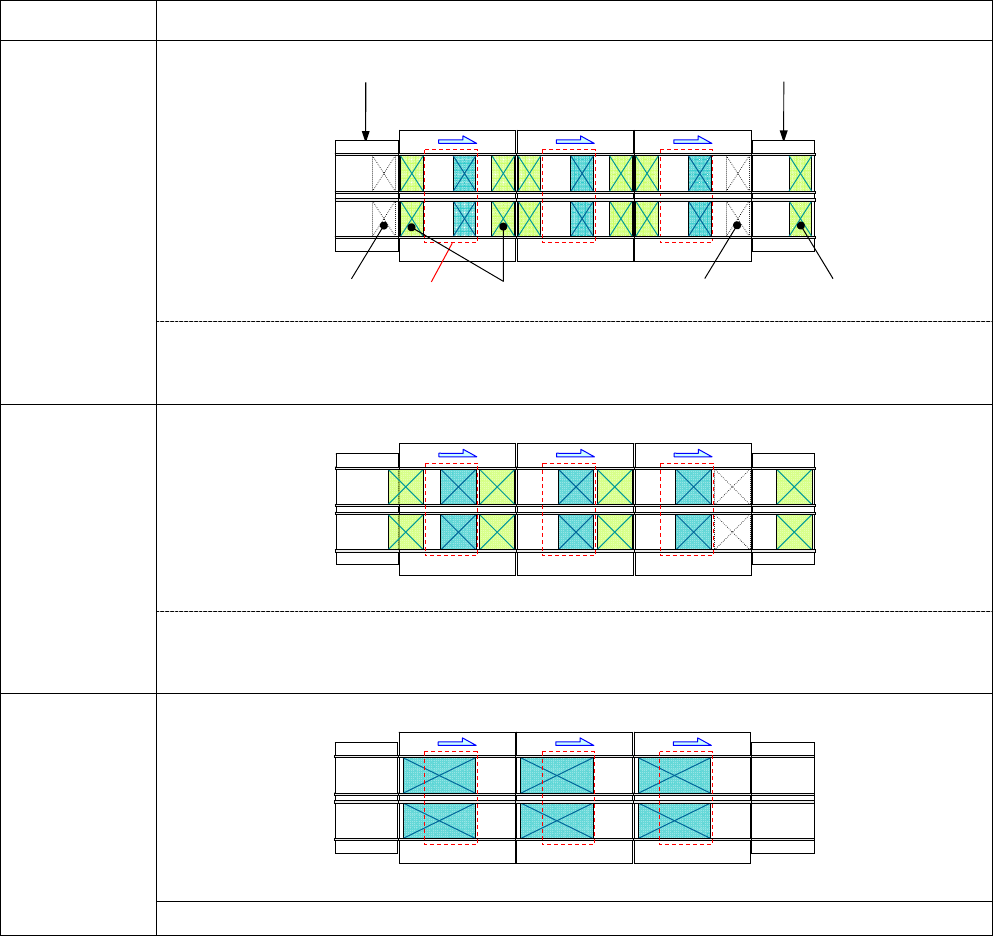

NPM-D3A 生产线的基板待机位置，根据基板 L 尺寸(流向尺寸)如下。
■ 长型规格传送带(左→右流向)
基板长度: L 内 容
50 mm ≦ L
≦ 160 mm
NPM-D3A NPM-D3A NPM-D3A
在贴装位置的上游侧和下游侧可以各待机 1 片基板。
在 N-CONR 可以待机 1 片基板。
※ 在与 N-CONR 的邻接位置无法待机。
160 mm ＜ L
≦ 350 mm
在 N-CONL 和设备间可以待机 1 片基板。
在贴装位置的下游侧可以待机 1 片基板。
※ 在与 N-CONR 的邻接位置无法待机。
350 mm ＜ L
≦ 510 mm
基板待机不可。
N-CONL
N-CONR
贴装位置 待机基板 待机基板 基板待机不可 基板待机不可
※
NPM-D3A 2021.0219
- 100 -
■ 长型规格传送带(左←右流向)
基板长度: L 内 容
50 mm ≦ L
≦ 160 mm
NPM-D3A NPM-D3A NPM-D3A
在贴装位置的上游侧和下游侧可以各待机 1 片基板。
在 N-CONL 可以待机 1 片基板。
※ 在与 N-CONL 的邻接位置无法待机。
160 mm ＜ L
≦ 350 mm
在贴装位置的上游侧可以待机 1 片基板。
在 N-CONL 可以待机 1 片基板。
350 mm ＜ L
≦ 510 mm
基板待机不可。
N-CONL
N-CONR
贴装位置 待机基板 基板待机不可 待机基板 基板待机不可
※
