NPM-D3A 2021.0219 - 153 - D-6 希望将供料器维护作业自动化 。 Customer 薄型单式供料器用标准治具 校准薄型单式供料器用附件(定期调整原点偏移量) 的治具。 薄型单式编带供料器 （ 8 mm 薄型、 4 mm 薄型 以及 ALF ） 用标准治具(附带盒) 的购买品号为、 MTKA015403AA 。 Customer 自动供料器用治具编带 仅用于自动供料器的开关 ・ I/O 的检查的治具。 购入产品编…
NPM-D3A 2021.0219
- 152 -
D-6
希望将供料器维护作业自动化。
Customer
薄型单式编带供料器用附件
对应薄型单式供料器、自动供料器时需要。
1. 规格
项目 规格
对象供料器
选择薄型单式编带供料器对应的选购件时 ：
8/4 ㎜薄型单式编带供料器、ALF(自动供料器)
搭载数量
薄型单式编带供料器：最大 8 / (16) 个 ※附件ト 1 / (2) 个搭载时
※ 可以不同种类混载。
功能
供料器 编带宽度(mm)
项目
8mm
薄型
4mm
薄型
ALF
电机扭矩检查
※1
○ ○ ○
测量送带精度
(X
・
Y
）
※2
○ ○ ○
检测编带按压盖高度
※3
○ ○ ○
维护计数清零
※4
○
○
○
保存检查结果
※5
○
○
○
X 方向吸附位置调整支援
※6
○
○
○
按键、
I/O
的检查
※7
○
○
○
※8
更新供料器固件
※9
○
○
○
※1 通过确认电机扭矩判断优劣的功能。
薄型单式编带供料器是、通过电流值进行优劣判定。
※2 检查链轮销 XY 精度，记录第一原点偏移量的功能。
※3 检测编带按压盖浮起量的功能。
※4 将维护计数清零的功能。
※5 能将综合评价及详细结果保存至供料器内的储存装置或
PC
硬盘内的功能。
※6 支援Ｘ方向吸附位置调整的功能。调整为使用工具的人工调整。
※7 检查传感器・操作按键・
LED
等的功能。传感器及操作按键需要手动操作。
NG
时，保存至供料器内的储存装置或
PC
的硬盘内。
※8 使用 2 卷治具编带进行 ALF 的检查。
※9 更新供料器固件的功能。
运作时间
最快 60 秒/1 个 （8 mm 薄型单式编带供料器、ALF）
最快 90 秒/1 个 （4 mm 薄型单式编带供料器）
・已经持有、薄型单式供料器对应前的、
IFMU
(供料器维护单元)的时候、
为了对应薄型单式供料器、以及自动供料器、
有必要进行改造、详细请咨询。
NPM-D3A 2021.0219
- 153 -
D-6
希望将供料器维护作业自动化。
Customer

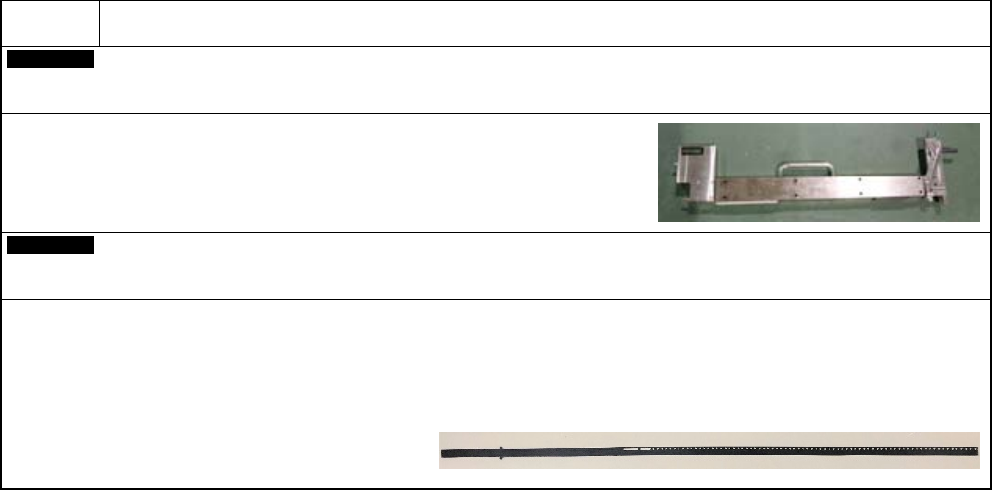

薄型单式供料器用标准治具
校准薄型单式供料器用附件(定期调整原点偏移量) 的治具。
薄型单式编带供料器（
8 mm
薄型、
4 mm
薄型 以及
ALF
）用标准治具(附带盒)
的购买品号为、
MTKA015403AA
。
Customer
自动供料器用治具编带
仅用于自动供料器的开关・
I/O
的检查的治具。
购入产品编号为
MTKP016406AA
，一组两个。
※
进行自动供料器的开关・
I/O
的检查时，
需要「薄型单式供料器用附件」。
NPM-D3A 2021.0219
- 154 -
D-6
希望将供料器维护作业自动化。
Customer
使用供料器维护单元
(IFMU)
时，请客户准备以下硬件，软件设备。
1. 客户准备设备
项 目 规 格 数量
电脑
IBM PC/AT 兼容机
（包括显示器、键盘、鼠标）
1 套
连接线
RS232C 连接线（配线为交叉线）
・连接器 ：Dsub-9 针
・连接器螺丝 ：#4-40 英寸螺丝
・连接器针顺序排位（参照下图）
针 No. 信号名称
1
未使用
2 RXD
3 TXD
4
未使用
5 GND
6
未使用
7 RTS
8 CTS
9
未使用
1 根
转换线
USB-RS232C
转换线
※电脑上没有
RS232C
端口时需要。
1 根
电源线 输入型
1 根
2. 电脑（硬件/OS）要求规格
项 目 规 格
主机 IBM PC/AT 兼容机(强烈推荐台式机)
CPU
Intel® Core™2 2.4GHz
以上
显卡
SXGA
以上
1280 × 1024
以上
内存
2GB
以上
HDD
80 GB 以上
光驱
DVD-ROM
键盘
日文版：
106
日文键盘
英文版：
101
英文键盘
鼠标 OS 标准支持产品
显示器 SXGA 对应
网卡
1000BASE-T × 1
个以上
(PCI Express
网卡推荐
)
Jumbo packet
巨型包(
Jumbo frame
巨型帧) 对应
※
PanaCIM
连接时、
1000BASE-T × 2
个以上
RS232C 端口
1
个以上
※
RS232C
卡是推荐，但如果没有，、
请客户准备
USB-232C
转换线。
OS
Microsoft
®
Windows
®
10 Pro (64 bit
版
)
