NPM-D3A 2021.0219 - 159 - ( 単位 : mm) ■ 交换台车连接时（堆叠杆状供 料器） ※ 为了取出和设置供料器 ，需要以下空间。 ・ 从尾端顺序取出或设置的情况， 如上图所示，需要 400 mm 的空间。 ・ 若要从两侧都邻接供料器的位置 取出中间的供料器，需要供料器全长的 距离，因此需要最多 1 600mm 的空间。 4314 400 400 1814 2500
NPM-D3A 2021.0219
- 158 -

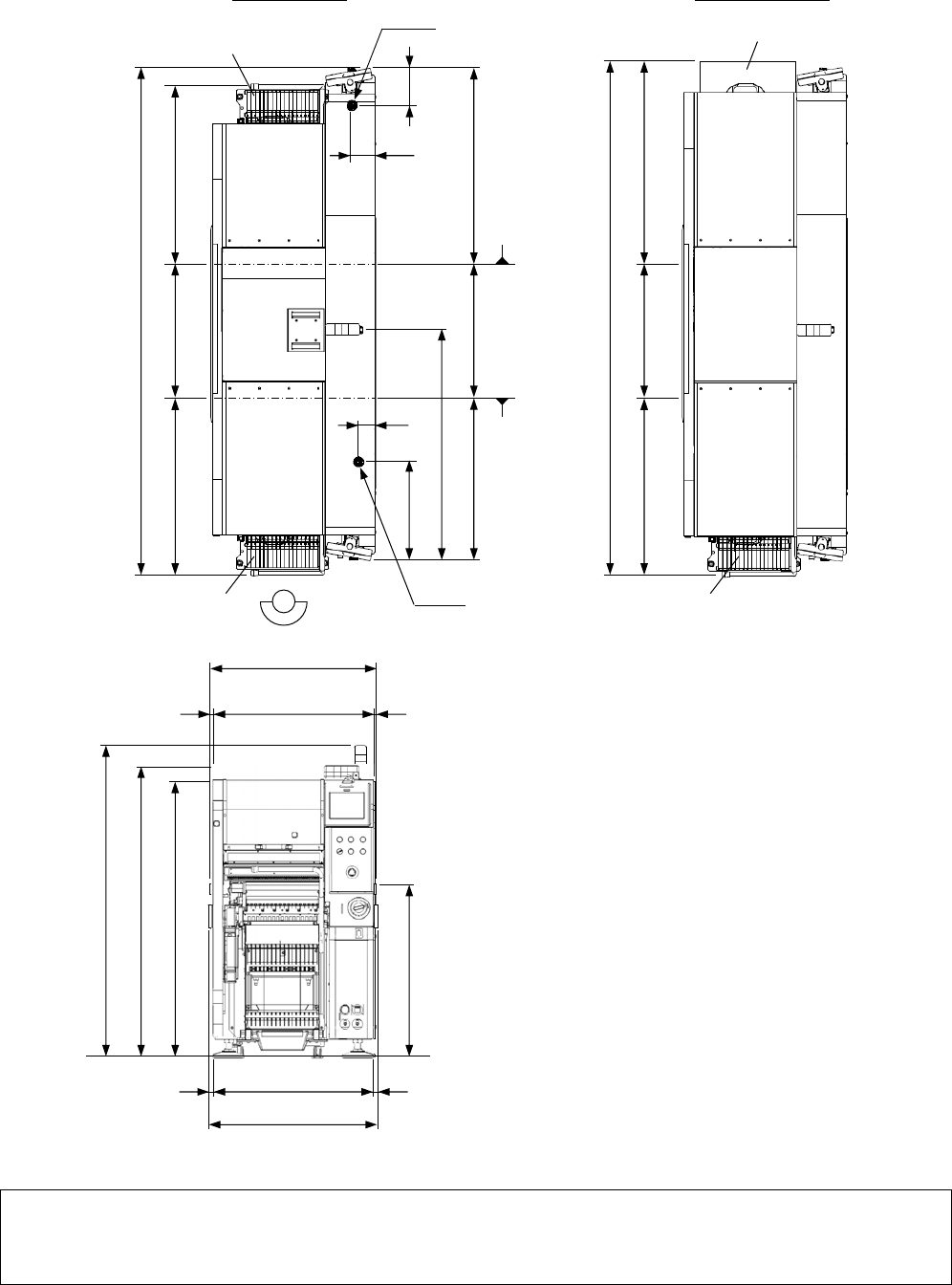

13.
尺寸图
(
单位
: mm)
∗∗
Remarks
∗∗
• 上述示图的缩小比例与实际机器在严格上讲，并不完全一致。
在研讨生产线构成和尺寸时，请另行索取资料。
• 本机下部如有设置通风道等时，请确保与主体间空隙保持 40 mm 以上。
1 207
864
1 629
1 514
1 444
900
820
832 (主体)
57
830
820 5 5
(传送带长度)
(罩外形)
前 侧
Air
电源
2 652
941 941 686
515
80
686 1 025
194
114
交换台车规格
交换台车
交换台车
基板传送基准
(后侧轨道)
基板传送基准
(前侧轨道)
(基板传送高度)
2 683 (2 729: 连接交换台车时)
1 056 686 941
交换台车
(1 102: 连接交换台车时)
托盘供料器或者交换台车
托盘供料器规格
NPM-D3A 2021.0219
- 159 -
(
単位
: mm)

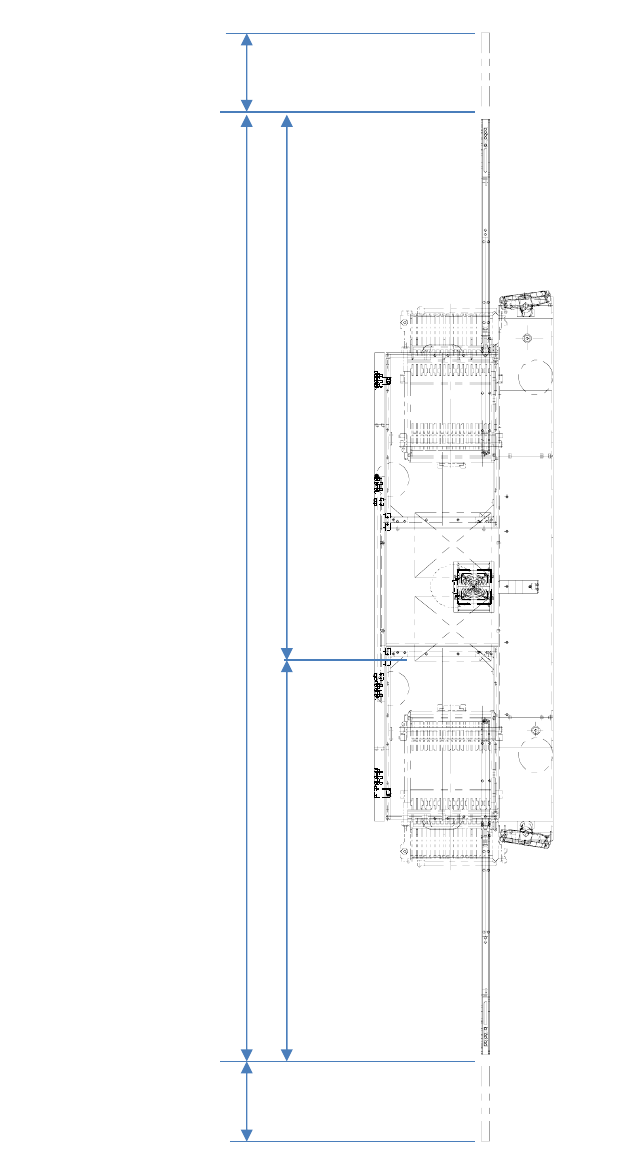

■ 交换台车连接时（堆叠杆状供料器）
※ 为了取出和设置供料器，需要以下空间。
・从尾端顺序取出或设置的情况，如上图所示，需要
400 mm
的空间。
・若要从两侧都邻接供料器的位置取出中间的供料器，需要供料器全长的距离，因此需要最多
1 600mm
的空间。
4314
400
400
1814
2500
NPM-D3A 2021.0219
- 160 -
(
単位
: mm)

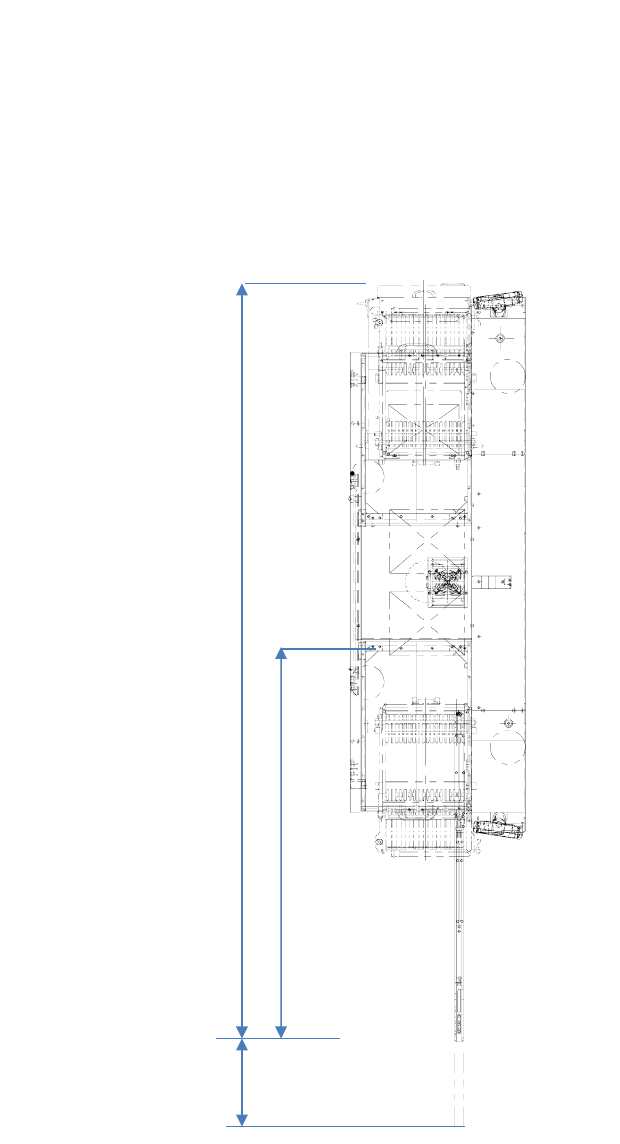

■ 托盘供料器连接时(含堆叠杆状供料器）
※ 为了取出和设置供料器，需要以下空间。
・从尾端顺序取出或设置的情况，如上图所示，需要
400 mm
的空间。
・若要从两侧都邻接供料器的位置取出中间的供料器，需要供料器全长的距离，因此需要最多
1 600mm
的空间。
400
1814
3556
