NPM-D3A 2021.0219 - 142 - D-1 希望通过定期维修保养，保持设备状 态。 选购件名称 用 途 内 容 备 注 Customer 对机器指定部加 注润滑脂 润滑脂枪 喷嘴 与 NPM 系列 , AM100, CM602, CM402, CM401, CM400, DT401, DT400, CM232, CM212, CM101 为通 用品 注油组件 Customer 定期维护作业 贴装头用润滑脂 ( 包括注油器…
NPM-D3A 2021.0219
- 141 -

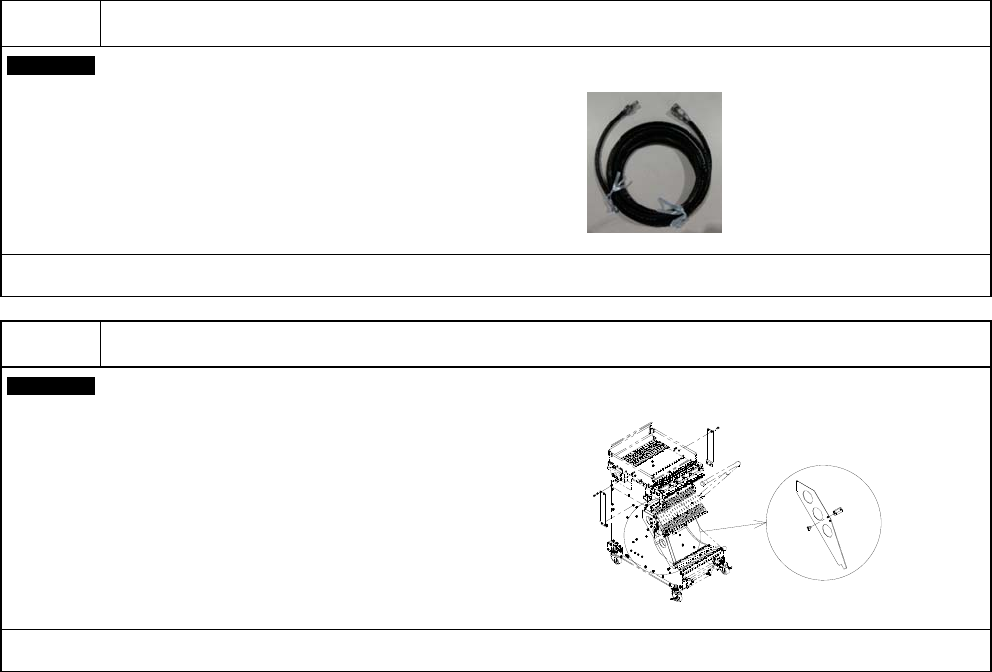

C-29
希望进行工厂侧管道与设备之间的 1 级气压连接。
Customer
1
级气压软管单元
・ 用于工厂侧管道与设备之间的 1 级气压连接。
C-30
希望对应大卷盘。
Customer
交换台车用分离器
・ 供应大卷盘的编带元件时使用。
NPM-D3A 2021.0219
- 142 -
D-1
希望通过定期维修保养，保持设备状态。
选购件名称 用 途 内 容 备 注
Customer
对机器指定部加
注润滑脂
润滑脂枪
喷嘴
与 NPM 系列, AM100, CM602,
CM402, CM401, CM400, DT401,
DT400, CM232, CM212, CM101 为通
用品
注油组件
Customer
定期维护作业
贴装头用润滑脂(包括注油器)
吸嘴清扫治具(孔径标尺)
清扫用刷子
与 NPM 系列, AM100 为通用品
维护治具
用于机器维护作业时等，定期加注润滑脂以及清扫作业。
购买第一台标准机时需要。
Customer
吸嘴座清扫治具: 轻量 16 吸嘴贴装头 V3 用
※
1
吸嘴座清扫治具: 轻量 8 吸嘴贴装头用
※
2
每条生产线需要 1 套。请根据贴装头构成进行选择。
※1 与常规的 NPM 专用产品通用。
※2 与 NPM 系列的 12/8 吸嘴贴装头以及 CM 系列的 12/ LS 8 吸嘴贴装头可以通用。(在泛用贴装头(8 吸嘴)不可使用。)
吸嘴座清扫治具
对象贴装头
孔・轴直径
NPM 系列 CM602-L CM101-D CM232-M
轻量 16 吸嘴贴装头用 V3 轻量 16/ 16 － － － φ2 mm
轻量 8 吸嘴贴装头用 12/ 轻量 8/ 8 12/ LS 8 12/ LS 8 -- φ3 mm
吸嘴座内径清扫用
Z 轴转动轴外周清扫用
NPM-D3A 2021.0219
- 143 -
D-2
在调整机器时需要。
是贴装头用的各种调整用成套治具。(与 NPM- D3/ D2/ D/ TT2/ TT 可通用)
面补正治具以外的治具，可以和 NPM-W2S/ W2/ W 通用。
选购件名称 用 途 内 容
推荐治具
推 荐
校正(贴装头
交换后)
所有的校
正
Customer
芯片元件实装的实装位置校
正和精度验证用
实装位置校正
(玻璃基板、治具芯片元件)
①
①＋②
①
＋
②
＋
③
＋
④
①精度验证用
成套治具
QFP 实装的实装位置校正和
精度验证用
治具元件、治具元件供给台、治具元件供
给托板、各贴装头用吸嘴(153AS, 153,
184, 1001, 1003: 各 2 个)
Customer
贴装头交换时的校准用
･
治具站 治具元件
－
②标准校正成套
治具
吸附位置校准用 吸附位置高度校正治具
Customer
贴装高度校准用 贴装高度治具
－
③主体调整用成套
治具
线性照相机关系校准用 线性照相机治具
搭载负荷校准用 搭载负荷测定治具
Customer
面补正校准用 与 NPM-D3/ D2/ D/ TT2/ TT 可通用
④面补正治具
进行调整作业时，另外需要以下吸嘴。(所需的最小数量)
治具芯片(1005)调整用(必须) 0402R 调整用(推荐)
※
2
轻量 16 吸嘴贴装头 V3
230CS (或者 230CSN) 吸嘴 16 个/贴装头 256CS (或者 256CSN) 吸嘴 16 个/贴装头
轻量 8 吸嘴贴装头 230C (或者 230CN) 吸嘴 8个/贴装头 256C (或者 256CN) 吸嘴 8个/贴装头
2 吸嘴贴装头 1001 (或者 1001N) 吸嘴
※
1
2 个/贴装头 －
※1 ①精度验证用成套治具中附属 1001 吸嘴(2 个)。
※2 0402 芯片贴装，需要 0402 用编带供料器或者薄型编带供料器。
各成套治具附属以下携带用盒子。
精度验证用成套治具盒
标准校正成套治具盒 主体调整用成套治具盒
