NPM-D3A 2021.0219 - 13 - 3.3 实装模式 ■ 单轨 ■ 双轨 通过双轨前后贴装头的动作形态， 有 3 种实装模式 。 交替实装模式 交替 ( 前/后 ) 实装模式 ※ 1 独立实装模式 ※ 1 各贴装头对两条轨道的基板进行生 产。 贴装头交替动作， 一条轨道的生产完成 后，进行另一条轨道的生产。 ＜交替前实装模式＞ 使用前后的贴装头，只对前轨道的基板进行生产， 对后轨道的基板不进行生产。 ＜交互后实装模式＞ 使…
NPM-D3A 2021.0219
- 12 -
项 目 规 格
元件供给部 ・ 编带
4 mm Max. 68 站 : 薄型单式编带供料器
8 mm Max. 68 站 : 双式/薄型单式编带供料器(小卷盘)
Max. 34 站 : 双式/薄型单式编带供料器(大卷盘)
Max. 34 站 : 单式编带供料器
12/ 16 mm Max. 34 站
24/ 32 mm Max. 16 站
44/ 56 mm Max. 10 站
72 mm Max. 8 站 : 只限 2 吸嘴贴装头
88 mm Max. 6 站 : 只限 2 吸嘴贴装头
104 mm Max. 4 站 : 只限 2 吸嘴贴装头
・ 单式杆状供料器
Max. 16 站 : 只限轻量 8 吸嘴贴装头,2 吸嘴贴装头
・ 3 站杆状编带供料器
Max. 8 站 : 只限轻量 8 吸嘴贴装头,2 吸嘴贴装头
・ 堆叠杆状供料器(S)
※1, ※2
与 L 尺寸整合共计 Max. 6 站 : 只限轻量 8 吸嘴贴装头,2 吸嘴贴装头
・ 堆叠杆状供料器(L)
※1, ※2
与 S 尺寸整合共计 Max. 6 站 : 只限轻量 8 吸嘴贴装头,2 吸嘴贴装头
・ 托盘 Max. 20 个 : 只限轻量 8 吸嘴贴装头,2 吸嘴贴装头
・ 自动供料器
Max. 68 站
※
: 使用自动供料器的附件时
※
1
可搭载的位置：
：正面
6
～
17
槽处
：后面
1～12 槽处
※2 当搭载堆叠杆状供料器时，需要「供料器用空气供给单元」。
NPM-D3A 2021.0219
- 13 -

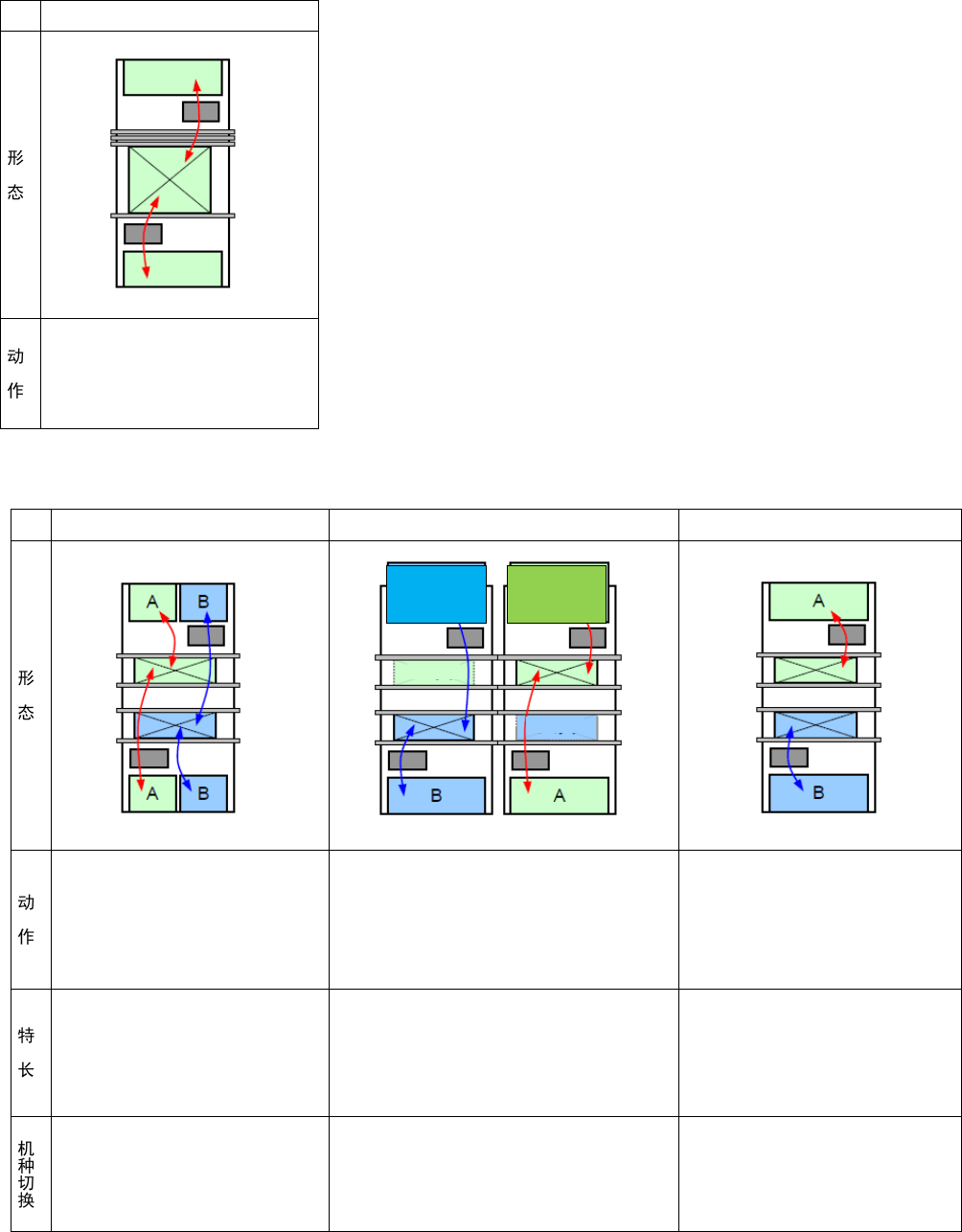

3.3 实装模式
■ 单轨
■ 双轨
通过双轨前后贴装头的动作形态，有 3 种实装模式。
交替实装模式 交替(前/后)实装模式
※
1
独立实装模式
※
1
各贴装头对两条轨道的基板进行生产。
贴装头交替动作，一条轨道的生产完成
后，进行另一条轨道的生产。
＜交替前实装模式＞
使用前后的贴装头，只对前轨道的基板进行生产，
对后轨道的基板不进行生产。
＜交互后实装模式＞
使用前后的贴装头，只对后轨道的基板进行生产，
对前轨道的基板不进行生产。
各贴装头对各轨道的生产基板进行独立
生产。
前贴装头: 前轨道的生产
后贴装头: 后轨道的生产
将基板传送损失减少到最低。 各轨道的生产可以开始以及停止。
各轨道的生产可以开始以及停止。
由于贴装头的交替动作，无需贴装头待
机
(等待另一个贴装头的动作)，所以可
以提高生产率。
※
※ 根据基板尺寸不同，也有可能需要工作头
待机的情况。
停止设备运转，进行各轨道的机种切
换。
跳过基板生产中，可以对停止中的轨道进行机种
切换
(切换生产数据、更换台车、更换托盘箱)。
※
2
一侧生产中，可以对停止中的轨道进行
机种切换
(切换生产数据、更换台车)。
※
2
※1 独立实装模式、交替(前/后)实装模式，只对贴装头规格有效。
※
2 不可进行打开安全盖的操作(手动更换支撑销等)。
交替实装模式
贴装头交替动作，进行生产。
A
B
A
B
A
B
Ｂ Ａ
跳过
跳过
NPM-D3A 2021.0219
- 14 -
NPM-D3A 通过实装模式的组合，可以对应客户的多样化生产形态。
以下是与 NPM-TT 连接的例子。
■ 大型基板实装生产线
交替实装模式(单轨)
・对应不可进行双轨传送的大型基板。
■ 高效率实装生产线
交替实装模式
・将基板传送损失减少到最低。
・
配置最少数量供料器来实现高效率生产。
■ 最高速实装生产线
独立实装模式
・实现同一基板的最高速实装。
NPM-TT
NPM-TT
NPM-TT
NPM-D3A
