5.9
吸附错误自动恢复功能
设备发生吸附错误，识别错误时，可通过此功能自动恢复，不中断生产，保证连续运作。
■ 功能概要
错误发生时吸附位置示教
当吸附错误或者识别错误发生时，自动实施吸附位置示教。
示教正常进行后，不会中断生产，以此减少设备停机次数，提高运转率。
吸附错误元件再次吸附
在大型元件中，由于多数元件不能自动实施吸附位置自动示教，所以「错误发生时吸附位置示教」的功能不能使用。
针对这些元件，此功能在吸附错误发生时，不会继续供给，而是对该错误元件实施再次吸附。
正常吸附元件后，设备不停机，以此保证连续运转。
此功能在减少吸附错误次数的同时，也可减少停机次数，提高运转率。
对应元件为 12 mm ～ 塑料编带元件。
1 mm ⇔ 2 mm 间距自动切换
供给同样元件，元件编带间距有 1 mm、2 mm 混在的情况时，此功能可以在切换编带(例如：元件供给，编带拼接，错误
发生)实施吸附位置示教时，自动测量编带间距，并使用测定到的间距继续生产。
间距自动切换条件
项 目 内 容
元件数据
可进行吸附位置自动示教
编带宽度
8 mm
供给形态 纸
送带间距 1 mm or 2 mm (4 mm 以上不能使用)
NPM-D3A 2021.0219
- 82 -
5.10
吸附前检查（极性）
在从托盘、以及从编带供料器吸附元件之前，使用贴装头相机对元件拍照，进行极性检查，以防止装载错误。
误设置的防止
识别以下的某一个特征，检测元件朝向的良否，防止误生产。
极性标记 倒角 亮度特征
在检查结果中，如果极性方向正确，则吸取元件进行贴装。
如果方向错误，则显示元件图像，并单一停止
(Single stop)
。
■ 系统基本构成
由设备进行识别图像的摄影，由吸附前检查的服务器电脑进行极性检查。
吸附前检查服务器电脑是连接 1 条生产线 (FA 电脑 1 台)。(推荐
※1)
另外，吸附前检查服务器电脑可以和 NPM-DGS 的客户端电脑共用。
※1 检查对象头数合计在 6 个头以下时，能连接到 2 条生产线 (FA 电脑 2 台) 为止。
生产线的检查对象头的合计大于 6 个头时，检查时间可能会延长。
■ 功能一览
项 目 内 容
极性检查
(防止误设置)
关于检查方法
可从「电路图匹配」、「倒角检测」、「亮度平均」中选择。
1) 是识别极性标记时，请选择「电路图匹配」。
2) 是倒角识别时，请选择「倒角检测」。
3) 是识别亮度特征时，请选择「亮度平均」。
检查元件的设定 可以从「第一个元件」、「所有元件」、「指定间隔」中进行选择。
能够检测出编带元件接缝的供料器，也可对接缝处的元件进行检查。
检查 NG 判定时的处理 检查结果为 NG 时，有以下 2 种处理方法。
・元件良好时，按下 OK 键，开始元件吸附。
・元件极性错误时，调整位置后再次实施检查。
吸附角度自动补正 可通过对检查的设定，在检测到方向错误 NG 时，自动进行角度补正后再吸附、实装。

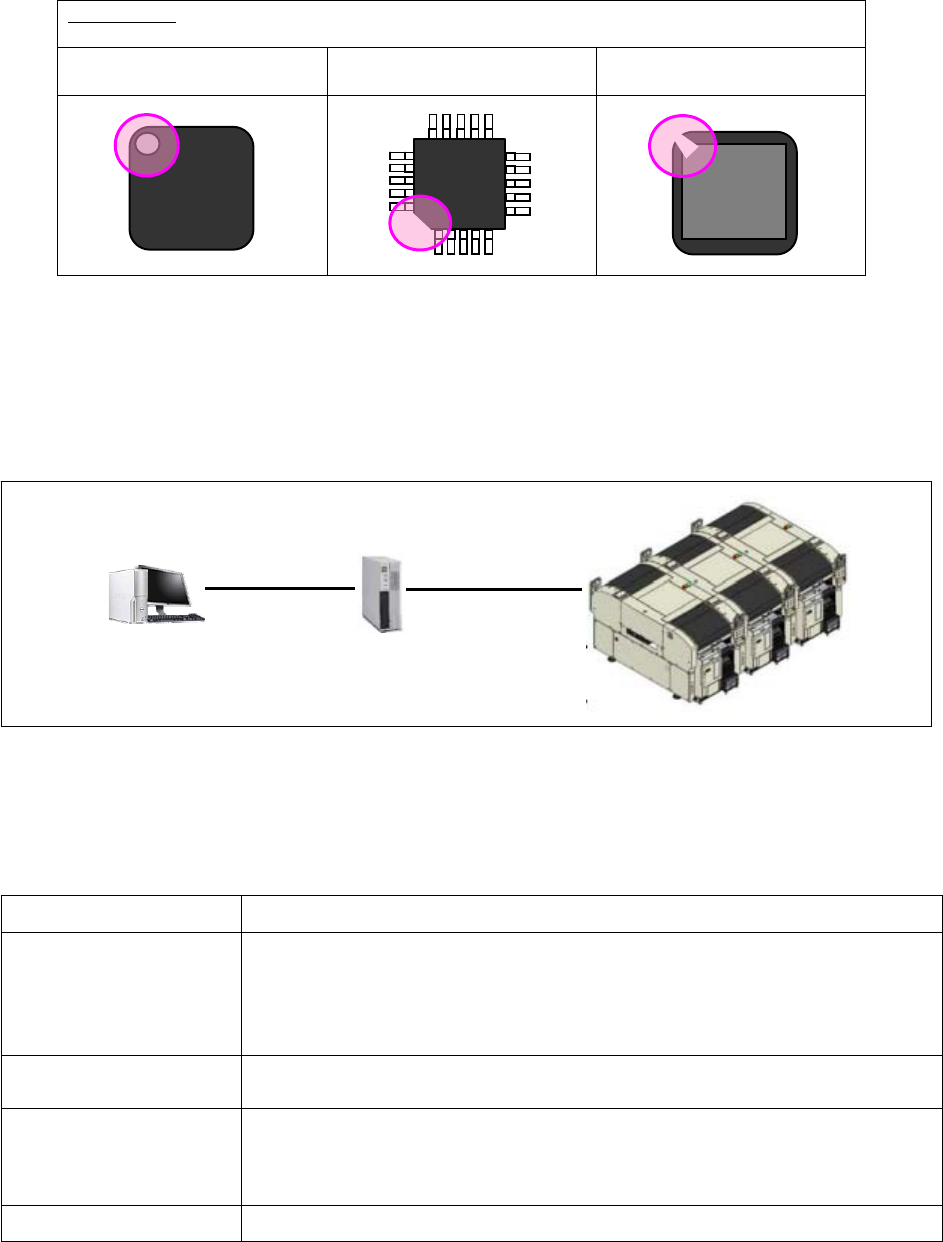

系统构成例
吸附前检查服务器电脑
(DGS
客户端
)
FA
电脑
(LNB)
NPM-D3A 2021.0219
- 83 -
■ 基本规格
项 目 内 容
对象元件 托盘元件，以及编带供料器元件
检查处理时间 (含图像摄影)
※
1
每一个元件用 1 视野的话约 1 秒、
用 4 视野的话约 2 秒
识别条件
※
2
极性标记
标记种类
※
3
加工标记、油墨印字标记
标记形状
圆 四角 环 框
倒角 元件形状 4方向存在引脚线、
4 角中应有 1 处被倒角
亮度特征 元件形状 在元件中心附近以外的仅仅 1 处
应是有亮度特征的区域
※1 根据生产数据等的条件的不同，有可能会变动。
※2 以下情况有可能会导致识别性能降低。
1) 元件表面有脏污、伤痕、杂物的附着等
2) 设备的使用环境、元件口袋的形状设计等对拍摄图像有影响时
※3 激光刻印的标记不能体现图像的对比度差异，有时可能不能进行良好的检查。
※ 也可事前由敝公司进行确认。详细情况请询问。
■ 基本构成
项 目 内 容
吸附前检查 (极性)
许可证
每 1 台设备都要许可证。
吸附前检查
服务器电脑
运行对极性进行识别的吸附前检查服务器软件的电脑。
硬件和软件的规格以 NPM-DGS 为准。
※ 请由客户准备。
※ 与 NPM-DGS 客户端电脑可以共用。(推荐)
但不能与 NPM-DGS 服务器电脑共用。
