NPM-D3A 2021.0219
- 155 -
10. 涂饰颜色
■ 本公司标准颜色
白色 W-13 (G50)
※ 不可指定涂饰颜色。
11. 安全装置
为了安全使用本机器，在 NPM-D3A 上安装了下图所示的安全装置。
若在机器运转时按下紧急停止开关，或者在打开罩时，会强制性停止运转。
∗∗ Remarks ∗∗
• 为了安全使用机器，在使用时，无论时在运转时还是停止时，都请仔细确认另册使用说明书及设备的警告指示
之后，再进行正确的作业。
外罩安全开关
(
前后
:
合计
4
处
)
伺服开关
(
前后
:
合计
2
处
)
搬送口安全传感器
(
邻接装置用
)
(
上流侧/下流侧
:
各
1
处
)
紧急停止开关
(
前后
:
合计
2
处
)
搬送开口安全传感器
(
上流侧/下流侧
:
各
1
处
)
N-CONL
N-CONR
外罩安全开关
(2
处
)
外罩安全开关
(2
处
)
托盘供料器
NPM-D3A 2021.0219
- 156 -
12.
・
电源 空气投入部
12.1 电源投入部
■ 电源使用 4 芯电缆，是 3.5 mm
2
~ 5.5 mm
2
范围的电缆，并且使用专用工具进行连接。

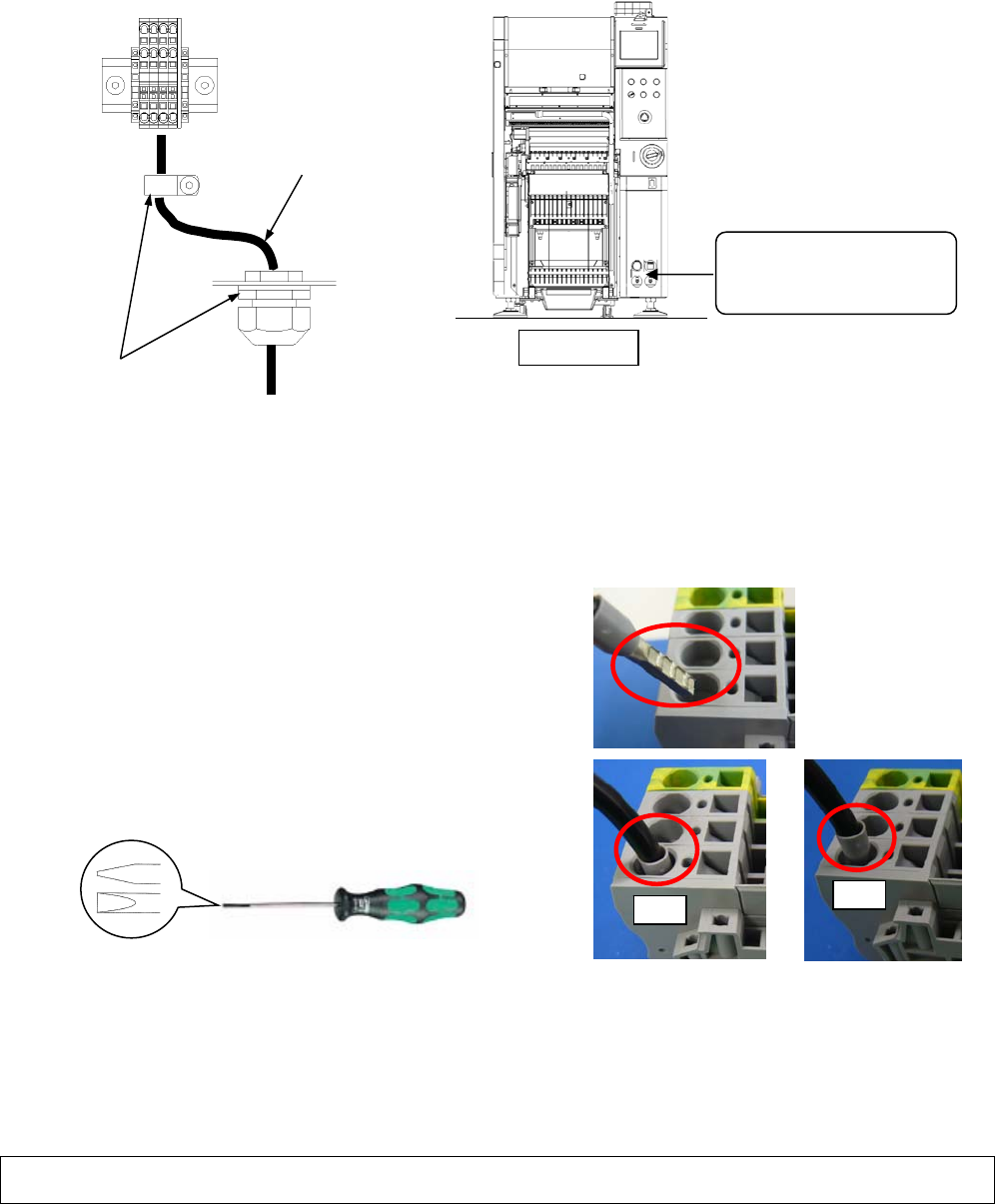

■ 如下图所示，请采用在 2 处夹钳电缆的方法进行配线。
1. 电缆外经尺寸: φ13.5 mm ~φ18.0 mm
2. 请必须用电缆夹具固定电缆，不使其被拖拉(100 N)， 转动而发生移动。
■ 端子台连接时的注意
端子连接管脚(推荐)
生产厂家: Phoenix Contact
型号: 3.5 mm
2
~ 4.0 mm
2
AI 4-12 GY
5.5 mm
2
~ 6.0 mm
2
AI 6-12 YE
1. 请将套头端子的凹凸部分与端子台并行插入。
2. 请确认套头端子是否确实插入。
3. 请使用以下工具操作。
4. 不使用套头端子时，请确认芯线和插入状态。
∗∗ Remarks ∗∗
• 请客户准备电源电缆。
电源投入部
端子台
(
在罩内侧
)
OK
NG
电缆夹具
端子台
电缆
前 侧
NPM-D3A 2021.0219
- 157 -
12.2
空气投入部
后 侧
30PM
(NITTO KOHKI)
30SM
(NITTO KOHKI)
工厂侧管道连接
直径
: Rc3/8
气压软管
(选购项)
附属于设备
客户准备
