NPM-D3A 2021.0219
- 139 -
C-25
希望削减被 AOI 检查判定为 NG 的部位的确认作业时间
On-site
AOI
信息显示功能
(
许可证
)
1. 概要
具有 AOI 和实装机的双方向自动信息显示功能。
具有通过对发生 NG 部位的确定，来节省劳力的功能。
※ 效果 1: 削减从 AOI 的 NG 判定到确定供给位置为止的作业时间
※ 効果 2: 具有对供给位置进行确定时的 NPM / DGS 免技能效果
2. 系统构成图
AOI 是经由 LNB 与实装机(NPM)进行信息通信的。
3. 主要功能
项 目 规 格
AOI 上的实装信息的显示
发生检查 NG 时，自动将 NG 元件的供给位置信息
显示在 AOI 画面上。
(显示内容例) 设备№、供料器地址、吸嘴№
※ 显示的内容根据检查机的厂家的不同而不同。
实装机上的 AOI 信息的显示
通过在 AOI 画面上的操作，可以在实装了对象元件的实装机上
显示 AOI 信息以及检查图像，进行报知。
此时，实装机会成为警告状态，能在继续生产的同时，
进行信息的确认。
FA
パソコン
（
LNB
）
系统构成例
LNB
NPM-D3A 2021.0219
- 140 -

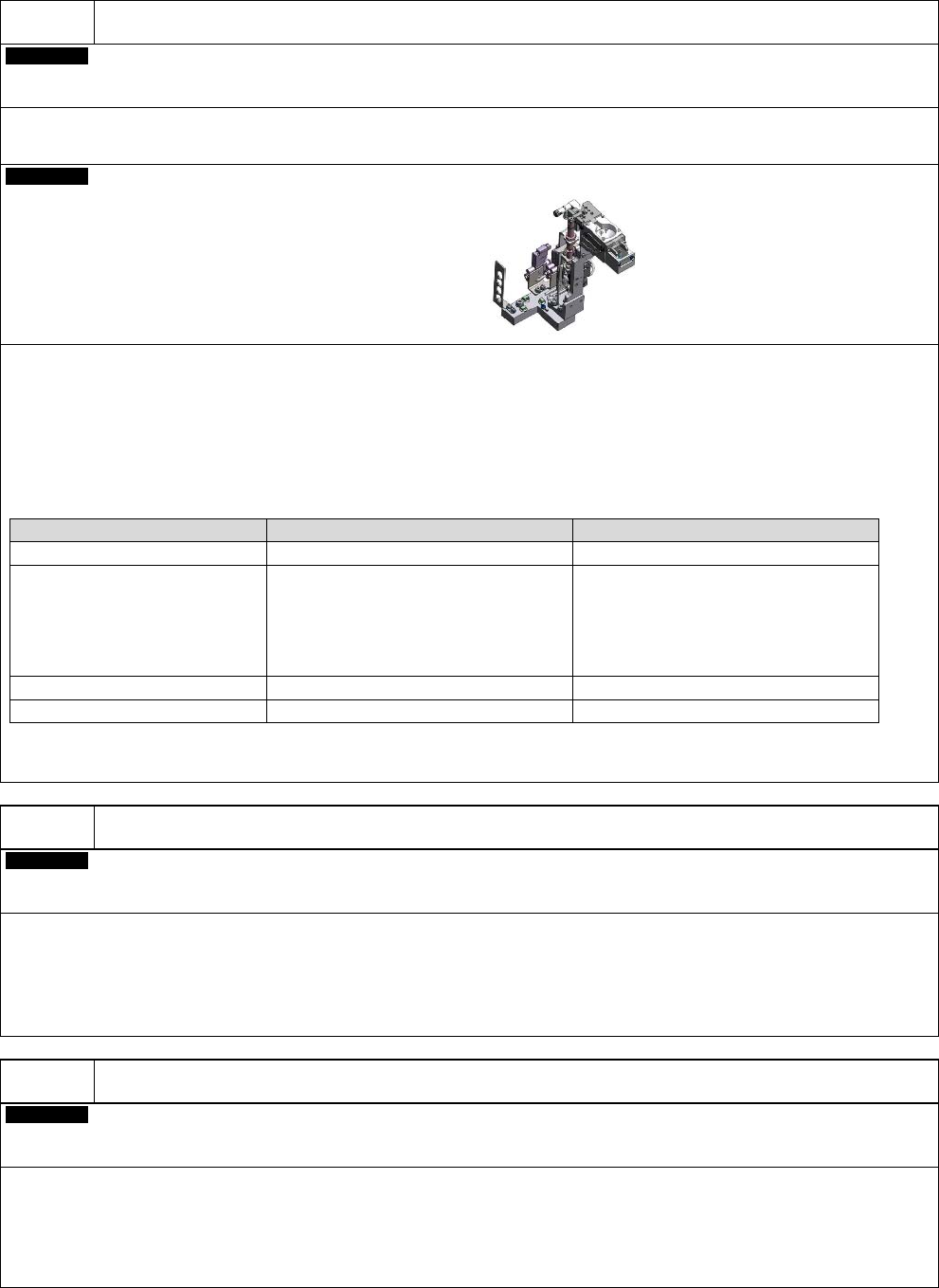

C-26
希望在实装前判定元件的电气特征是否在指定范围内。
On-site
LCR
检查器（供料器形状类型）（许可证）
・ 有关详情，请参阅「5.16 LCR 检查器（供料器形状类型）」。
On-site
LCR
检查器
(
内置类型
)
1. 供料器形状类型/内置类型 通用规格
・ 计测元件的电气特性，并判定元件的电气特性是否在指定的范围内。
・ 此为在判定是
NG
元件的情况下，通过因错误停止生产以防止实装不良的功能。
・ 相同形状的元件安装错误，用元件的外形识别无法检出，但通过使用该功能可防止。
（有效减少由于在供料器中安装错误元件而导致的实装不良状况）
2. 供料器形状类型与内置类型的主要规格的比较
项目
供料器形状类型
内置类型
对象元件尺寸
0603 ~ 3216
、厚度
1.5 mm
以下
0402 ~ □6.0 mm
、厚度
5.0 mm
以下
对象元件的类型和元件范围
电阻：10 Ω ～ 100 MΩ
电容：10 pF ～ 100 μF
电感：1 μH ～ 47 μH
电阻：0 Ω ～ 100 MΩ
电容：1 pF ～ 100 μF
电感：4.7 nH ～ 1 mH
二极管：0 V ～ 3.4 V
※ 仅极性判断
占有槽（台车）
1
个
无
许可证
必要
不要
・ 有关详情请参照「4.6 LCR 检查器（内置类型）」。
C-27
希望在回流焊之前简易检查屏蔽元件的实装状态。
Customer
贴装完位置识别（许可证）
・ 用头部相机，可计测屏蔽元件上的
2
处区域内的亮度，并从亮度值判断实装偏移。
若确定实装已偏移，则执行单一停止。
（由于可在回流焊之前检出已实装偏移的屏蔽元件，因此可以缩短返工修复时间。）
・ 有关详情，请参阅「5.15.1 贴装完位置识别功能」。
C-28
希望防止由于元件安装错误导致的实装不良。
Customer
贴装完位置识别（许可证）
・ 在设备中进行屏蔽罩的翘曲检查。判定为生产中翘曲的元件时，则废弃该元件。
（可以防止不良屏蔽元件被实装。）
・ 有关详情，请参阅「5.15.2 屏蔽罩贴装前翘曲检查功能」。
NPM-D3A 2021.0219
- 141 -
C-29
希望进行工厂侧管道与设备之间的 1 级气压连接。
Customer
1
级气压软管单元
・ 用于工厂侧管道与设备之间的 1 级气压连接。
C-30
希望对应大卷盘。
Customer
交换台车用分离器
・ 供应大卷盘的编带元件时使用。
