NPM-D3A 2021.0219 - 102 - 8. 标准主体构成 项 目 内 容 数 量 主 体 1 套 附属品 系统磁盘 ・ 机器系统/识别系统/ LNB 系统 (DVD- ROM) ・ 机器参数 SD 卡 ・ 安装系统 SD 卡 ・ 密码变更用 SD 卡 各 1 套 基板支撑销 20 个 使用说明书 零件一览表 电气配线图 1 套/生产线
NPM-D3A 2021.0219
- 101 -

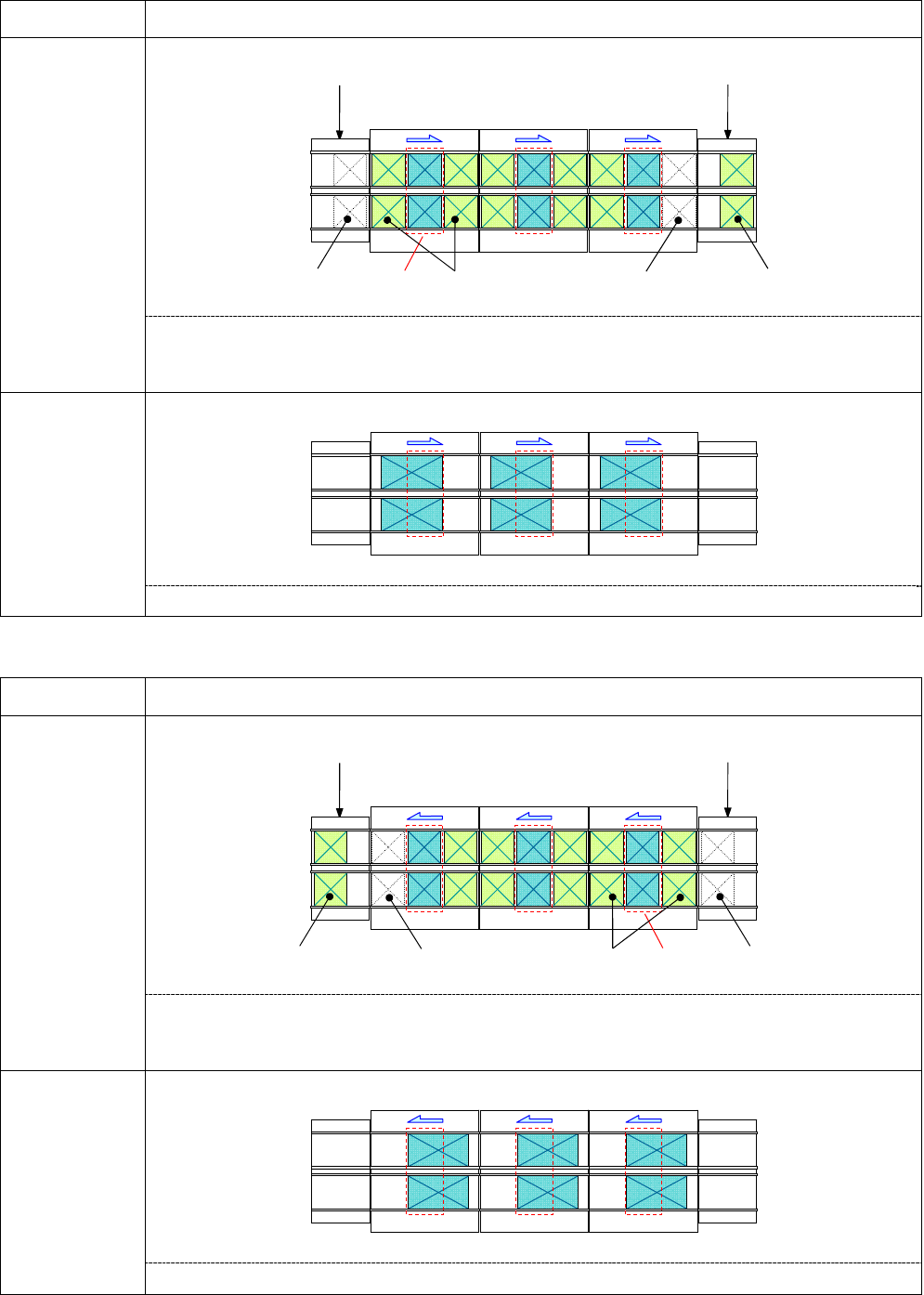

■ 短型规格传送带(左→右流向)
基板长度: L 内 容
50 mm ≦ L
≦ 250 mm
NPM-D3A NPM-D3A NPM-D3A
在贴装位置的上游侧和下游侧可以各待机 1 片基板。
在 N-CONR 可以待机 1 片基板。
※ 在与 N-CONR 的邻接位置无法待机。
250 mm ＜ L
≦ 460 mm
基板待机不可。
■ 短型规格传送带(左←右流向)
基板长度: L 内 容
50 mm ≦ L
≦ 250 mm
NPM-D3A NPM-D3A NPM-D3A
在贴装位置的上游侧和下游侧可以各待机 1 片基板。
在 N-CONL 可以待机 1 片基板。
※在与 N-CONL 的邻接位置无法待机。
250 mm ＜ L
≦ 460 mm
基板待机不可。
N-CONL
N-CONR
贴装位置 待机基板 基板待机不可
※
基板待机不可 待机基板
N-CONL
N-CONR
贴装位置 待机基板 基板待机不可
※
基板待机不可 待机基板
NPM-D3A 2021.0219
- 102 -

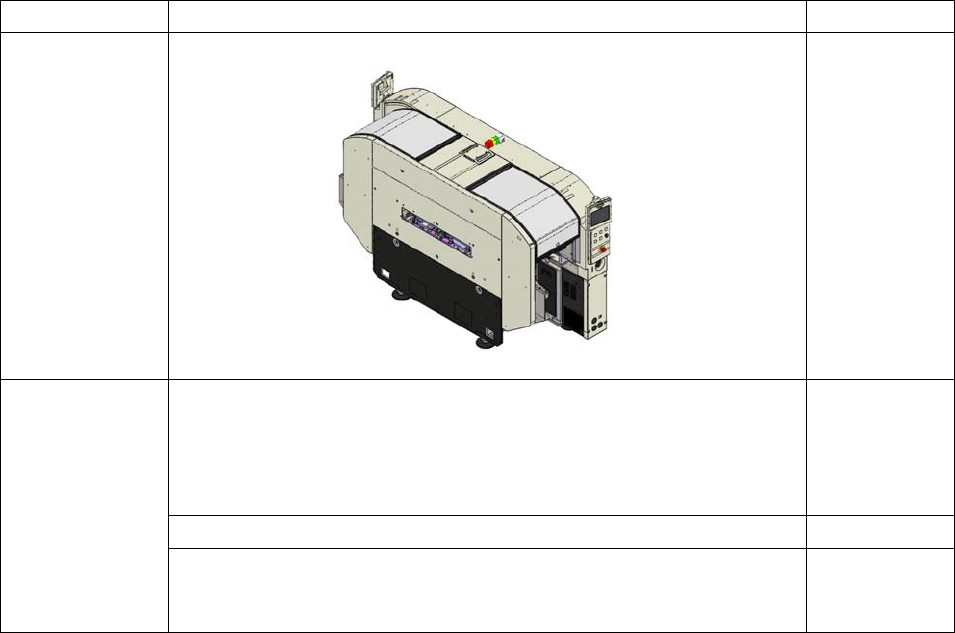

8. 标准主体构成
项 目 内 容 数 量
主 体
1 套
附属品
系统磁盘
・
机器系统/识别系统/LNB 系统 (DVD-ROM)
・
机器参数 SD 卡
・
安装系统 SD 卡
・
密码变更用 SD 卡
各 1 套
基板支撑销 20 个
使用说明书
零件一览表
电气配线图
1 套/生产线
NPM-D3A 2021.0219
- 103 -
9.
选购件
选购件的分类如下所示。
对应分类
内
容
Factory
在出厂之前，必须在机器制造阶段进行对应。
On-site
能够在主体交换后追加。但是，必须在现场施工。
Customer
能够在主体交换后追加。不需要在现场施工。
对应分类
工作台 机器整体
能够对应各工作台。
机器整体的对应。
※
・
根据客户的机器规格 制造
No.
等，有可能会出现以上内容以外的情况。详细请在购买前与本公司联络。
请客户根据用途，选择所需的选购件。
No. 目的/功能
选购件名称
对应分类
A
1
将 NPM-D3A 连接成生产线。
N-CONL
N-CONR
FA 电脑
On-site
-
HUB & 电源单元
无线扫描器(PDA)对应
Factory
-
2
希望根据生产形态选择基板传送规格。
基板搬送传送带: 长型规格
基板搬送传送带: 短型规格
Factory
机器整体
3
希望根据用途选择元件识别单元。
多功能识别照相机: 类型 1/ 2/ 3
侧面照明
On-site 工作台
4
使基板传送高度高于地面 930 mm/ 950 mm。
传送生产线 930 mm 对应
传送生产线 950 mm 对应
Factory
-
