基板弯曲补正(贴装头)
※
1
测定基板全体的高度(弯曲)，控制贴装高度。
项 目 内 容
对象基板
※
2
基板尺寸
长型规格传送带 短型规格传送带
双轨模式 单轨模式 双轨模式 单轨模式
50 × 50 mm ~
350
※
× 300 mm
50 × 50 mm ~
350
※
× 590 mm
50 × 50 mm ~
260
※
× 300 mm
50 × 50 mm ~
260
※
× 590 mm
※ 超过 L 350 mm 的基板(进行分割实装的基板)
时，需要事先确证。
※ 超过 L 260 mm 的基板(进行分割实装的基板)
时，需要事先确证。
基板厚度 0.3 mm ~ 8.0 mm
※
3
基板重量 1.5 kg以下 (随实装元件的重量，基板形状不许发生变化)
基板材料 玻璃环氧
测定面材料
镀铜 + 防焊膜面、镀铜面、silk 面在 1.5 × 1.5 mm 以上的区域。
透明、半透明部分是对象外。(例: 玻璃环氧材料的面等)
基板弯曲量
向上弯曲 2 mm 以下、向下弯曲 2 mm 以下，而且弯曲倾斜在 0.5 %以下
功 能
基板弯曲容许值
检测
测定结果超过容许值时，在贴装开始前发出警告，防止发生品质不良的情况。
可以检查容许弯曲度(%)。
高度控制 测定基板全体的高度(弯曲)，控制贴装高度。
测定数据的传接 在生产线先端的 NPM-D3A(贴装头 + 贴装头)所测定的数据传送到下游的
NPM-D3A/D3/ D2
※
。
高度传感器
※ 连接 NPM-D3A/D3/ D2 以外的设备时，不可进行数据的传送和接收。
测定条件
测定高度 基板上面 ±4 mm (是能够测定的范围。不是基板弯曲容许范围。)
测定区域 需要在基板边缘、缺口的 5 mm 内侧设定测定点。
测定点
※
4
全体弯曲补正: 9 点以上 (最多 25 点/基板)
图案弯曲补正: 9 点/分类以上 (最多 25 点/分类)
测定时间
2.0 s (350 × 300 mm 基板测定 9 点的最佳条件下)
※1 高度传感器，请选择安装在生产线前端的 NPM-D3A(贴装头 + 贴装头)。
单轨模式生产时只选择前侧，双轨模式生产时请选择前侧和后侧。
※2 在基板弯曲补正中能够补正的弯度，只限断面形状为 U 字型的简单曲面。
复杂弯曲状况时，通过使用图案弯曲补正作为单纯弯曲面的组合可以进行补正。
有缝隙(缺口)的基板、薄型基板的弯曲形状有趋向复杂化的可能，建议进行图案弯曲补正。(参照下一页)
※3 基板厚度为 0.3 mm ~ 1.0 mm 时，需要事先证实。
※4 有关测定点的最大设定数(设定总数)，请参照
｢3.1 基本规格 生产数据｣。
NPM-D3A/D3/ D2
NPM-
D3A/D3/
D2
以外
NPM-D3A 2021.0219
- 51 -
有缝隙(缺口)的基板
有缝隙(缺口)的基板，弯曲形状复杂，有可能不是平滑(一样)曲面的倾向。此类基板，建议进行图案弯曲补正。

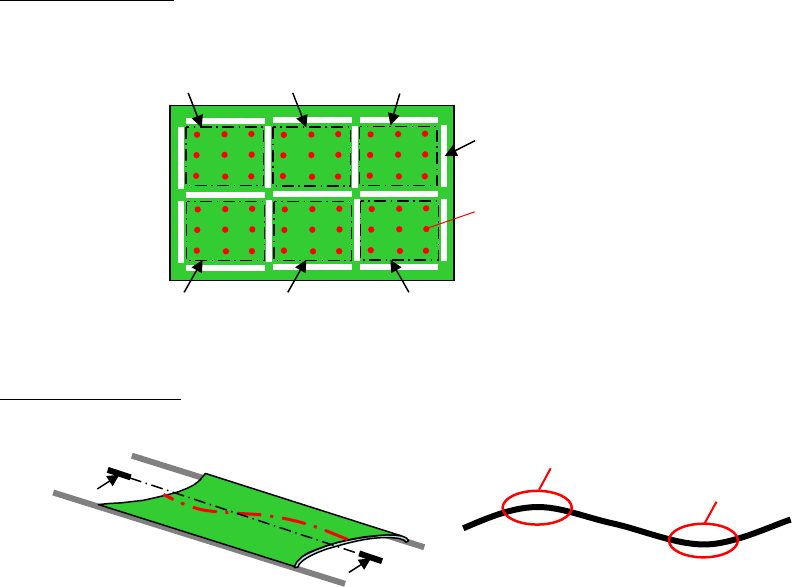

图案弯曲补正: 对每个图案的测定点进行弯曲补正。(参照下图)
无法补正的弯曲形状
例) 曲面有起伏的基板
缝隙
图案 1 图案 2 图案 3
图案 4 图案 5 图案 6
测定部位
A
A
向上弯曲
向下弯曲
A – A 断面
NPM-D3A 2021.0219
- 52 -
4.6 LCR
检查器
(
内置类型
)
通过计测电气特性，防止由于元件安装错误导致的实装不良。
■ 系统基本构成
用 LCR 检查器来计测元件的电气特性，并用 FA 电脑取得测定值，检查机器是否在基准范围内。
另外，用 FA 电脑也可进行已实施履历的管理。
使用 LCR 检查器时的设定，是在 DGS 上进行。
■ 功能概要
判定
计测元件的电气特性，判定是否在设定的范围内。
生产停止
在生产中，当判定为 NG 时（元件的电气特性超出范围的情况下），生产动作因错误而停止。
■ 基本规格 (1)
项 目 内 容
对象吸嘴贴装头
・轻量 16 吸嘴贴装头 V3
・轻量 8 吸嘴贴装头
对象元件
L:0.4 mm x W:0.2 mm ～ L:6.0 mm x W:6.0 mm、H:5.0 mm 以下
・在 L 尺寸方向的两端设有电极，且在两端下面也设有电极。
可测定常量范围
电阻（R）：0 Ω ～ 100 MΩ
电容器（C）：1 pF ～ 100 μF（不包含极性电容器）
电感器（L）：4.7 nH ～ 1 mH
二极管/ 齐纳二极管：0 V ～ 3.4 V ※ 仅极性判断
测定精度
电阻（R）：0 Ω ～ 0.999 Ω ±0.05Ω
1 Ω ～ 9.999 MΩ ±3 %
10 MΩ ～ 100 MΩ ±5 %
电容器（C）: 1 pF ～ 99.99 pF ±5 %
100 pF ～ 4.699 μF ±10 %
4.7 μF ～ 100 μF ±40 % (±10 % ※)
电感器（L）：4.7 nH ～ 1 mH ±20 % (±10 % ※)
二极管/ 齐纳二极管：0 V ～ 3.4 V ±10 %
※ 通过考虑电气特性设定范围来设定精度。
（关于设定范围，请参阅操作手册。）
测量方式 5秒以内 / 点（包含元件吸附、元件回收操作）

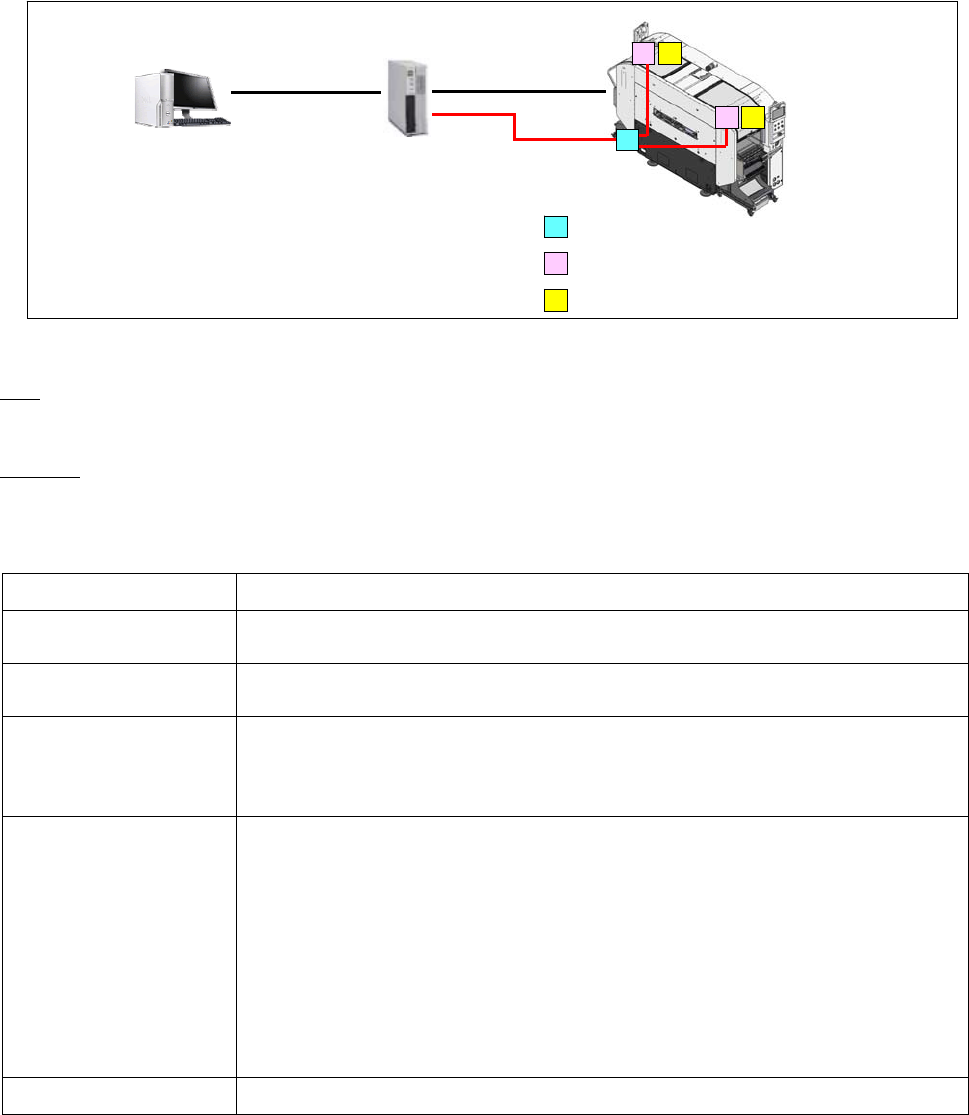

系统构成示例
DGS
FA
电脑
（
LNB
）
机器
NPM-D3A
LCR
仪表（主要进行与
LNB
的通信）
LCR
贴装头（计算电气特性）
检查单元（测量探头）
