与 CM 系列的兼容性
NPM 系列确保了在 CM 系列(CM602, CM402, CM401, CM400, DT401, CM232, CM212, CM101)中有丰富实绩的
供料器、吸嘴等兼容性。
供料器的通用性
与 AM100 以及 CM 系列有兼容性的供料器，对应纸・塑料编带(4 mm ~ 104 mm)。
编带进给是伺服马达驱动，进给间距和速度是根据元件设定。这些参数设定是从主体发送的数据进行。
4 mm 薄型
单式编带供料器
※
8 mm 薄型
单式编带供料器
※

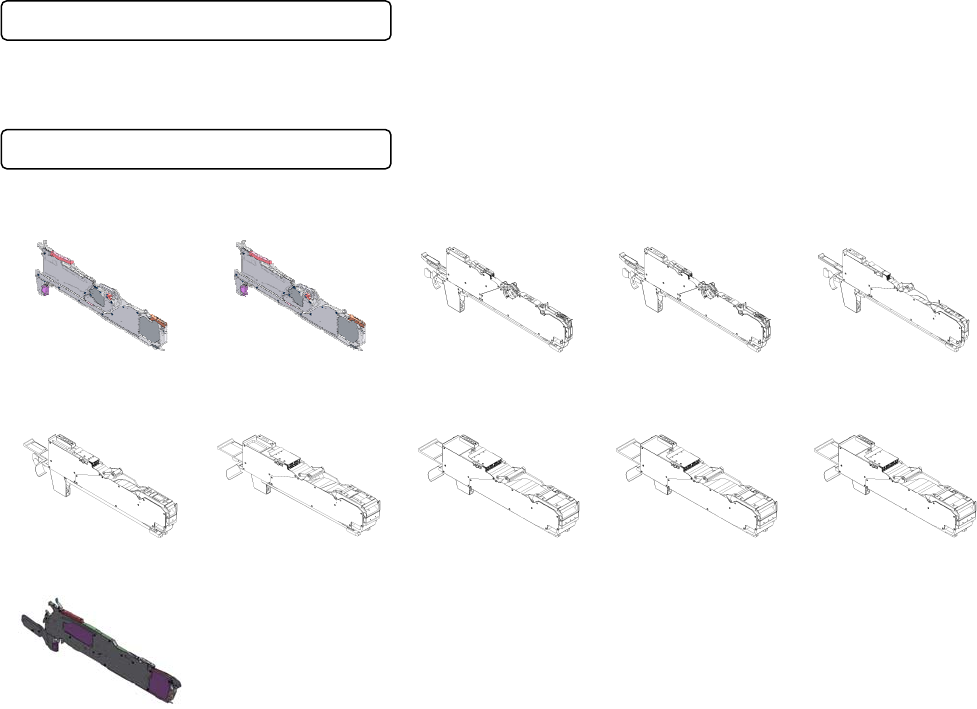

8 mm 双式编带供料器 8 mm 单式编带供料器 12/ 16 mm 编带供料器
24/ 32 mm 编带供料器 44/ 56 mm 编带供料器 72 mm 编带供料器 88 mm 编带供料器 104 mm 编带供料器
8 mm 薄型自动供料器
※
※ 薄型编带供料器，在 CM 系列无法使用。
NPM-D3A 2021.0219
- 6 -
机种切换性
独立机种切换
独立实装模式时，在一侧轨道生产的同时，在另一侧轨道可以进行机种切换(切换生产数据、更换台车)。
※
※ 不可进行打开安全盖的操作(手动更换支撑销等)。

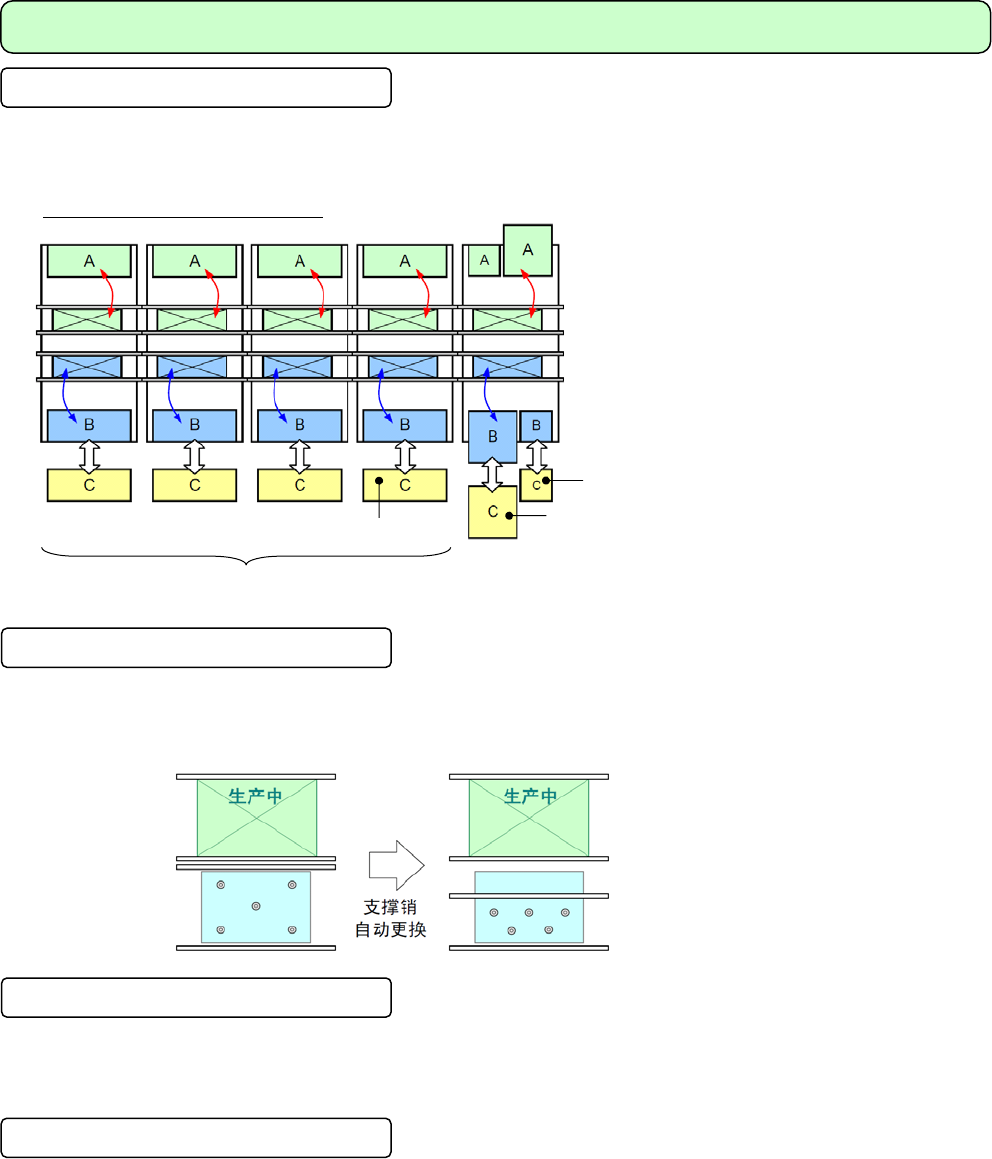

独立实装模式的异机种生产例子
支撑销自动更换
在贴装头自动配置支撑销的功能。
操作员无需进入设备内，为机种切换作业的省员工化和减少操作错误做贡献。
另外，在双轨模式生产时，实现了无需停机即可切换机种。
自动切换机种
支援切换作业(生产数据的切换、轨道宽度的切换)，切换机种将作业损失控制到最低限。根据用户的运用情况，可
以从「外部安装扫描器读取型」、「贴装头读取型」、「计划表读取型」的 3 种类中进行选择。
多种工件生产
在 NPM-D3A，1 台可以设置 68 品种(8 mm 编带换算)的元件。即使在机器运转中，生产其他机种时可以将贴装的
编带元件事先设置在空槽，是提高机种切换性的生产方式。
数据编制系统 NPM-DGS，是具有考虑这种工件生产方式，将贴装数据分配至各基台的功能。
编带供料器
托盘箱或者交换台车
交换台车
NPM-D3A NPM-TT
后侧轨道:
生产中
前侧轨道:
切换机种
NPM-D3A 2021.0219
- 7 -
高品质贴装
■ 元件厚度测定功能(多功能识别照相机: 类型 2/ 类型 3)
通过 2 个功能实现高品质贴装。可以对应各贴装头。
・元件厚度测定功能 ···················· 进行元件厚度测定，测定结果关系到贴装高度。
所以，更加提高贴装的稳定性。可以同时测定
微小元件是否有竖起和倾斜立吸的现象。
・吸嘴尖端检测功能 ···················· 定期检查吸嘴高度，可以提高贴装品质。
■ 3D 测定功能(多功能识别照相机: 类型 3)
能够检测 QFP/ SOP 等所有引脚的平坦度、检测 BGA/ CSP 等所有焊锡球的有无和脱落。
■ 校准功能
通过独自的校准程序，实现高精度贴装。
采用自动校准功能，即使在运转中也能维持初期的高精度。
(在运转中，通过定期识别基准点而自动补正各参数。)
■ 高速低振动控制
XY 装置的动作采用高速低振动控制。
■ APC (Advanced Process Control)系统
APC-FF（前馈）
根据在锡膏检查中测定到的锡膏位置数据，将贴装位置的补正量前馈到贴装机，是本公司改善实装品质的专
有的在线工艺（In-Line Process）控制系统。
APC-MFB（贴装机反馈）
元件贴装后，通过将在检查机上检测到的元件位置数据反馈到贴装机，从而维持贴装品质的控制系统。
正确检测出焊锡球高度
示意图
CSP 的焊锡球脱落状态
