Die Zuordnung ändern Sie können eine Zuordnung ändern, indem Sie dem Lötprogramm einen neuen Code zuordnen. Die Zuordnung Code – Lötprogramm ändern ü Eine Zuordnung ändern: 1. Im Rahmen [Zuordnung: Code - Lötprogramm] de…
Wie analysiert ErsaSoft den gelesenen Code?

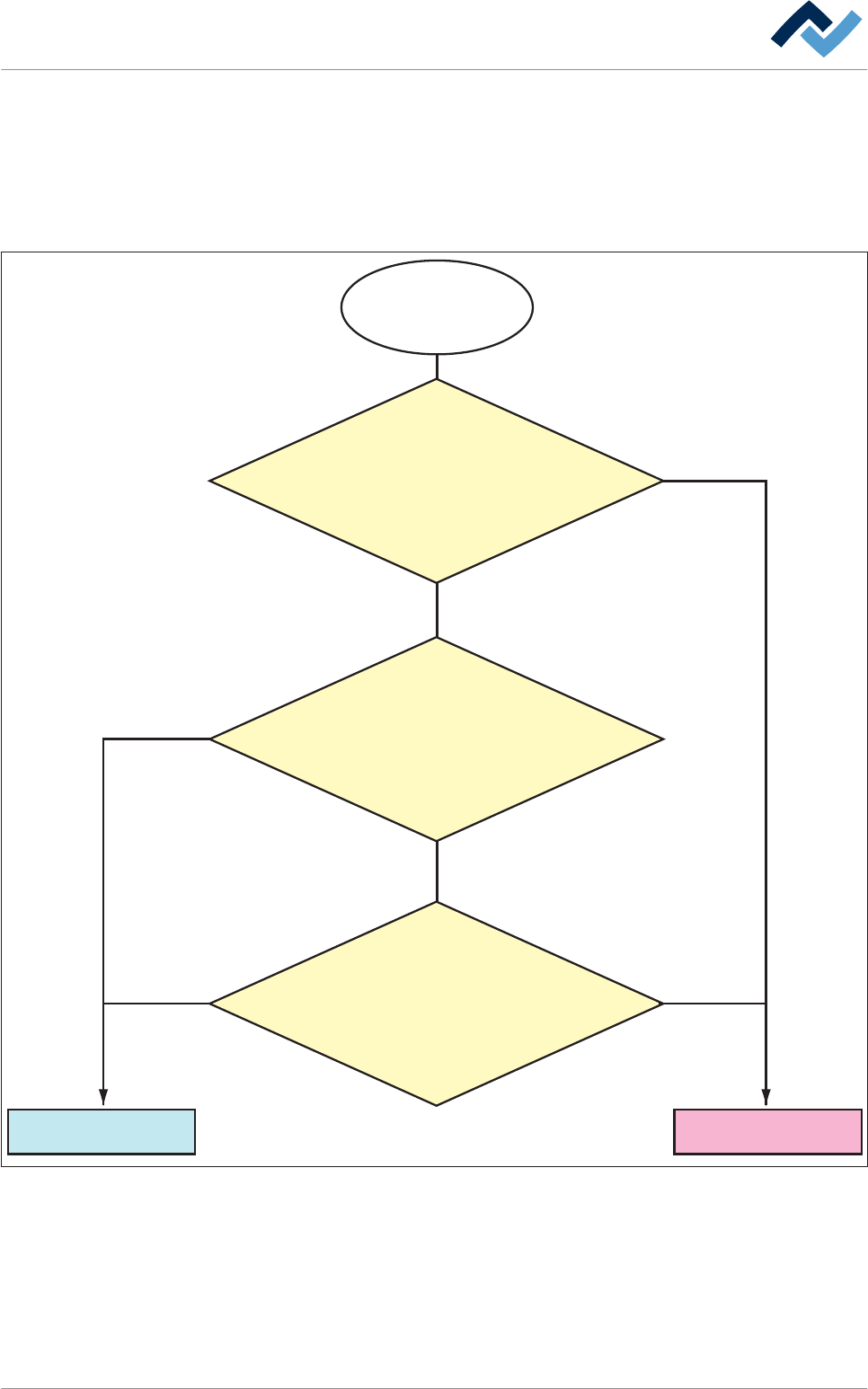

Das folgende Flussdiagramm erläutert die Schrittfolge bei der Analyse des gelese-
nen Codes. Kann ein Lötprogramm zugeordnet werden, so wird dieses gestartet.
Kann kein Lötprogramm zugeordnet werden, liegt entweder eine Code Lese-Stö-
rung vor oder beim Hinzufügen des Datensatzes wurden fehlerhafte Angaben ge-
macht.
Der Code wird
gelesen und verglichen
Starte zugeordnetes
Lötprogramm
Code
Lesefehler
Nein
Nein
Nein
Ja
Ja
Ja
Der gelesene Code
stimmt exakt mit dem Code im
Eingabefeld [Code]
überein
DIe ersten Stellen im Eingabefeld
[Code] stimmen mit dem gelesenen
Code überein, nachfolgende Stellen wurden
durch Wildcards (?)
ersetzt
Die Anzahl der
gelesenen Stellen und die
Anzahl der Stellen im Eingabefeld
[Code] sind identisch
6.11.4
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 200 / 0
Die Zuordnung ändern
Sie können eine Zuordnung ändern, indem Sie dem Lötprogramm einen neuen
Code zuordnen.
Die Zuordnung Code – Lötprogramm ändern
ü Eine Zuordnung ändern:
1. Im Rahmen [Zuordnung: Code - Lötprogramm] den zu ändernden Datensatz
markieren.
ð Der Datensatz erscheint nun in der Eingabezeile.
2. Den Code im Eingabefeld [Code] ändern.
3. Im Rahmen [Zuordnung: Code - Lötprogramm] die Schaltfläche
anklicken.
ð Dem Lötprogramm wurde ein neuer Code zugeordnet.
HINWEIS
Wenn die Checkbox [Codebetrieb] aktiviert ist
In diesem Modus arbeitet die Maschine im [Codebetrieb]. Dies erfordert zwin-
gend eine aktivierte Codetabelle. Die Maschine arbeitet dann wie in der Codeta-
belle angegeben.
HINWEIS
Weitere Zuordnungsmöglichkeit!
Sie haben im Eingabedialog [Codeleser] eine weitere Möglichkeit, einen Code ei-
nem Lötprogramm zuzuordnen. Lesen Sie hierzu den nächsten Abschnitt.
Eine Codetabelle löschen, umbenennen, kopieren
Eine Codetabelle löschen
ü Eine Codetabelle samt der darin enthaltenen Datensätze löschen:
1. Im Rahmen [Code Tabellen] eine Codetabelle markieren und anschließend die
Schaltfläche
anklicken.
ð Ein Abfragedialog erscheint.
2. Folgen Sie den Anweisungen auf dem Bildschirm.
ð Die Codetabelle wurde gelöscht.
Eine Codetabelle umbenennen
ü Eine Codetabelle umbenennen:
1. Im Rahmen [Code Tabellen] eine Codetabelle markieren und anschließend die
Schaltfläche
anklicken.
ð Der Dialog [Datei umbenennen] erscheint.
2. In das Eingabefeld einen neuen Namen für die Codetabelle eingeben.
3. Soll der Vorgang abgebrochen werden, die Schaltfläche
anklicken.
4. Die Schaltfläche
anklicken.
6.11.5
6.11.6
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 201 / 0
ð Die Codetabelle wurde umbenannt.
HINWEIS
Die Codetabelle kann nicht gelöscht oder umbenannt werden?
Wenn eine Codetabelle aktiviert ist, können Sie diese nicht löschen oder umbe-
nennen. Sie müssen zunächst eine andere Codetabelle aktivieren. Die letzte Code-
tabelle im Rahmen [Code Tabellen] kann nicht gelöscht oder umbenannt werden.
Eine Codetabelle kopieren
ü Eine Codetabelle samt der darin enthaltenen Datensätze kopieren:
1. Im Rahmen [Code Tabellen] eine Codetabelle markieren und anschließend die
Schaltfläche
anklicken.
ð Der Dialog [Datei kopieren] erscheint.
2. In das Eingabefeld einen Namen für die Kopie eingeben.
3. Soll der Vorgang abgebrochen werden, die Schaltfläche anklicken.
4. Die Schaltfläche anklicken.
ð Die Codetabelle wurde samt der darin enthaltenen Datensätze kopiert.
Eine Codetabelle aktivieren
Wenn die Codetabellen angelegt wurden, können Sie diese auswählen
und aktivieren.
ü Eine Codetabelle aktivieren:
1. Im Rahmen [Code Tabellen] eine Codetabelle markieren, anschließend die
Schaltfläche
anklicken.
ð Die Codetabelle wird aktiviert und im Anzeigefeld [Aktive Codetabelle:] ange-
zeigt.
Code Lese-Störung
Wird am Einlauf der Maschine ein Code gelesen, welcher nicht zugeordnet ist, so
erscheint eine Meldung. Nach Quittierung der Meldung erscheint der Dialog [Code
Störung]. Sie haben drei Möglichkeiten:
▪ [Lötgut entnehmen] entfernen Sie das Lötgut aus dem Einlauf.
▪ [Lötprogramm manuell zuordnen] erstellen Sie die entsprechende Zuordnung
manuell.
▪ [Als Code in Codetabelle verwenden] Die Schaltfläche
anklicken. Folgen Sie
den Anweisungen auf dem Bildschirm, um den Code in die entsprechende Co-
detabelle aufzunehmen.
6.11.7
6.11.8
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 202 / 0
