Abb. 5: Rote Markierungen bezeichnen die Anhebepunkte Transport, Montage, Lagerung, Entsorgung | 4 Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 49 / 0
Abladen der Maschine
Abladen mit Gabelstapler
Die Maschine kann in zwei Verpackungsvarianten geliefert werden
▪ auf einer Palette
▪ in einer Kiste geliefert.
Der Abladevorgang ist bei beiden Varianten identisch. Das Gewicht der Maschine
können Sie dem Kapitel [Technische Daten] entnehmen.
GEFAHR
Tod oder schwerste Verletzungen durch umkippende Maschine!
1. Der Gabelstapler muss die Mindestanforderungen erfüllen!
2. Die Maschine immer mittig des Schwerpunktes anheben!
Mindestanforderungen an den Gabelstapler
Min. 1,6m
Min. 1,4m
Abb. 4: Mindestanforderungen an den Gabelstapler
Die Maschine sicher transportieren
ü Sicherer Transport der Maschine:
1. Anheben der Last immer mittig des Schwerpunktes.
ð An den vorgesehenen Anhebepunkten sind rote Markierungen angebracht.
2. Die Maschine immer an den markierten Anhebepunkten anheben!
3. Hierzu die nächste Abbildung beachten!
4.3
4.3.1
Transport, Montage, Lagerung, Entsorgung | 4
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 48 / 0

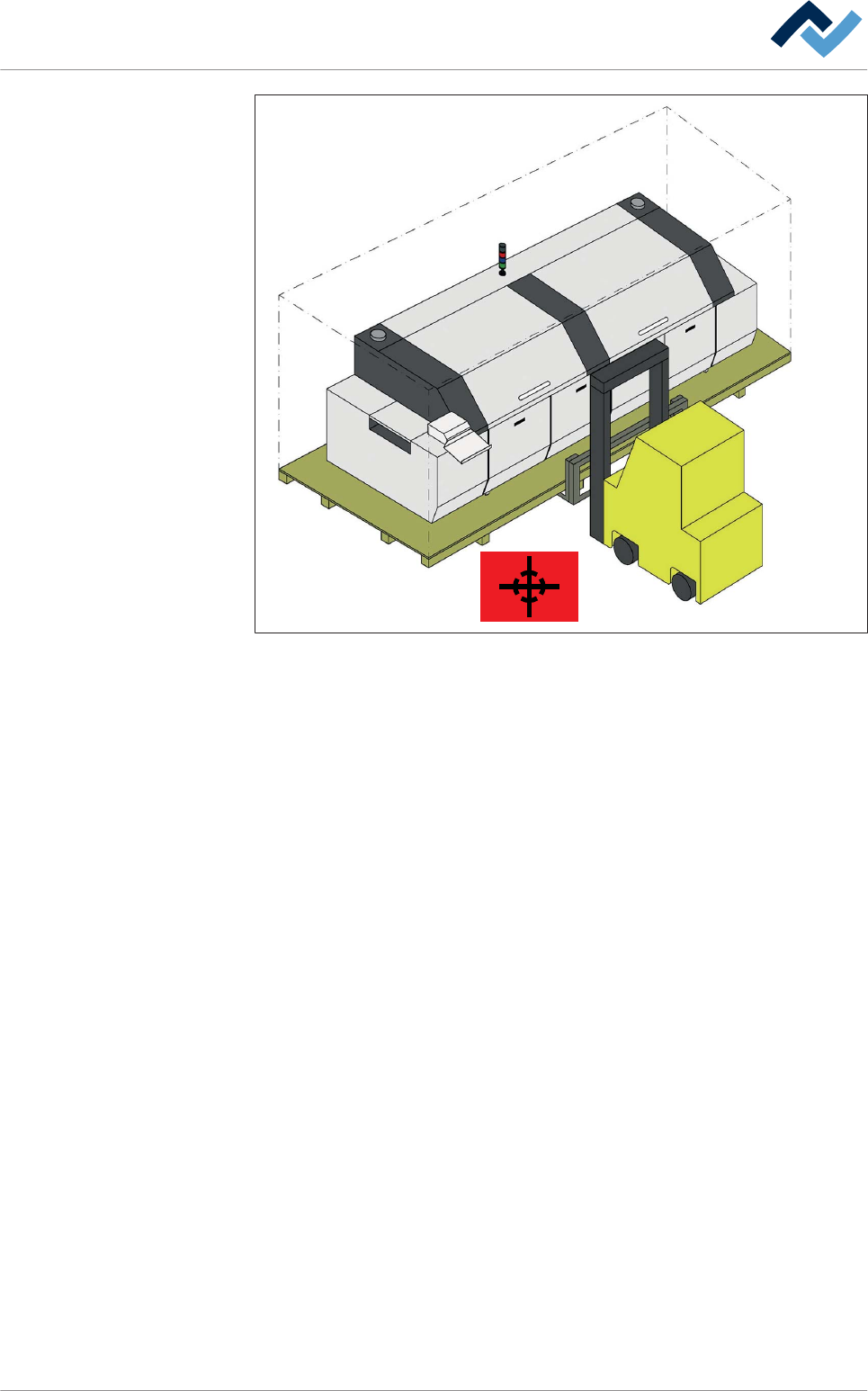

Abb. 5: Rote Markierungen bezeichnen die Anhebepunkte
Transport, Montage, Lagerung, Entsorgung | 4
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 49 / 0
Abladen mit Kran
GEFAHR
Tod oder schwerste Verletzungen durch abstürzende Last!
1. Der Kran muss die Mindestvoraussetzungen wie unten dargestellt erfüllen!
2. Die Maschine immer mittig des Schwerpunktes anheben!
Die Maschine sicher transportieren
ü Sicherer Transport der Maschine:
1. Anheben der Last immer an den gekennzeichneten Anhebepunkten.
ð Das Gewicht der Maschine können Sie dem Kapitel [Technische Daten] ent-
nehmen.
ð Die Anhebepunkte sind mit dem Symbol einer Kette gekennzeichnet.
ð Hierzu die nächste Abbildung beachten!
ð Nach dem Transport:
2. Die Maschine absetzen. Seile, Ketten und Hebevorrichtungen entfernen.
3. Hierzu die nächste Abbildung beachten!
Abb. 6: Symbol einer Kette: Hebezeuge an dieser Stelle anlegen!
4.3.2
Transport, Montage, Lagerung, Entsorgung | 4
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 50 / 0
