Erste Inbetriebnahme
Wenn alle im Kapitel Transport, Montage, Lagerung, Entsorgung [} 45] beschriebe-
nen Arbeiten ordnungsgemäß durchgeführt wurden, kann die Erstinbetriebnahme
erfolgen. Führen Sie folgende Tätigkeiten beziehungsweise Kontrollen der Reihe
nach durch:
Die Maschine einschalten

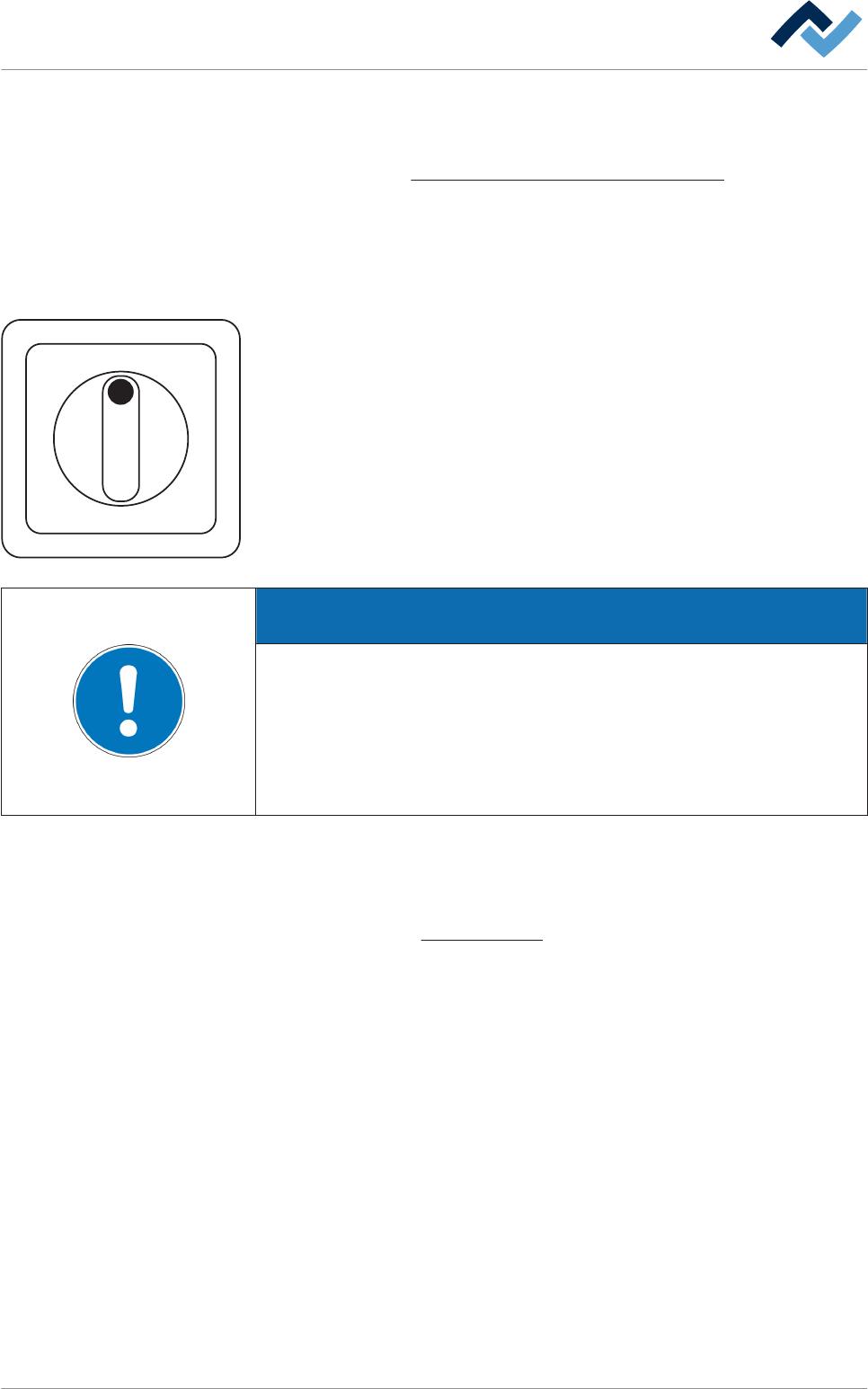

1. Das Schloss vom Hauptschalter entfernen. Den Hauptschalter in Stellung ON
schalten.
2. Die Unterspannungsversorgung (USV, Option) einschalten
3. Den PC einschalten.
ð Die folgenden Vorgänge laufen jetzt automatisch ab:
1. Das Betriebssystem des PC wird gestartet.
2. Die Maschinensoftware wird gestartet.
3. Die SPS wird gestartet.
ð Dieser Vorgang kann bis zu fünf Minuten dauern.
HINWEIS
Batterie laden
Erscheint nach dem Einschalten die Fehlermeldung [Batterie leer], muss die Batte-
rie der Unterspannungsversorgung (USV) für ungefähr drei Stunden geladen wer-
den.
1. Belassen Sie die Maschine in diesem Zustand.
2. Fahren Sie erst danach mit der Inbetriebnahme fort.
ü Falls am Terminal die blaue RESET Taste vorhanden ist:
1. Die blaue RESET Taste drücken.
ð Die Maschine befindet sich nun in der Betriebsart [Leistung Aus], siehe Sta-
tusleiste oder
Ablaufdiagramm [} 78].
ð Hiermit ist der Vorgang abgeschlossen.
Pneumatik- und Stickstoffdruck einstellen
1. Den korrekten Druck der Stickstoffversorgung an der Wartungseinheit einstel-
len. Lesen Sie hierzu auch das Kapitel Anschluss der Maschine.
2. Den korrekten Druck der Druckluftversorgung (Option: EPC) an der Wartungs-
einheit einstellen. Lesen Sie hierzu auch das Kapitel Anschluss der Maschine.
Einen Benutzer anmelden
Erscheint nach dem Starten der Maschinensoftware eine Kennwortabfrage, so ist
bereits ein Benutzer angelegt und mit Administratorrechten ausgestattet.
1. Einen Benutzer mit den erforderlichen Rechten anmelden.
2. Lesen Sie hierzu in Ihrer Funktionsbeschreibung das Kapitel [Benutzer Admi-
nistration].
5.4
5.4.1
I ON
0 OFF
5.4.2
5.4.3
Inbetriebnahme | 5
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 81 / 0
Die Sprache einstellen
ü So stellen Sie die Sprache ein:
1. In der oberen Symbolleiste des Basisdialoges die Schaltfläche anklicken.
ð Der Dialog [Allgemeine Einstellungen] wird geöffnet.
2. Im Dialog [Allgemeine Einstellungen] im Rahmen [Sprache] die gewünschte
Sprache auswählen.
3. Die Schaltfläche anklicken, um die Einstellungen zu übernehmen.
4. Die Schaltfläche anklicken, um den Dialog zu schließen.
ð Hiermit ist der Vorgang abgeschlossen.
Die NOT-Halt Funktion überprüfen
Durch Betätigung der NOT-Halt Schlagtaster werden gefahrbringende Bewegungen
sofort gestoppt. Die NOT-Halt Funktion ist jederzeit und in allen Betriebsarten ver-
fügbar.
GEFAHR
Gefährliche elektrische Spannung!
Tod oder schwerste Verletzungen durch Stromschlag!
ü Der Not-HALT Schlagtaster unterbricht nicht die Spannungsversorgung der
Maschine! Einzelne Teile der Anlage stehen auch bei betätigtem NOT-HALT
Schlagtaster unter Spannung!
1. Den Not-HALT Schlagtaster nicht zum Spannungsfrei schalten der Maschine
verwenden!
2. Die Maschine immer am Hauptschalter ausschalten!
Funktion überprüfen
ü Die NOT-Halt Funktion überprüfen:
1. Die Maschine in die Betriebsart [Einrichten] versetzen.
2. Einen NOT-Halt Schlagtaster betätigen.
3. Den Eingabedialog [Meldungen] öffnen.
ð Die Meldung [NOT-Halt] muss angezeigt werden.
ð An der Meldeleuchte muss die rote Lampe blinken.
ð Bei gedrücktem NOT-Halt dürfen keine gefahrbringenden Bewegungen der
Maschine mehr möglich sein. Die Maschine muss sich in der Betriebsart
[Spannungsvers. OK] befinden.
4. Den NOT-Halt Schlagtaster wieder entriegeln.
ð Falls am Terminal die blaue RESET Taste vorhanden ist:
5. Die blaue RESET Taste drücken.
6. Die Meldung der Maschinensoftware quittieren.
7. Den Vorgang an allen vorhandenen NOT-Halt Schlagtastern wiederholen.
ð Hiermit ist der Vorgang abgeschlossen.
5.4.4
5.4.5
Inbetriebnahme | 5
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 82 / 0
Wenn NOT-Halt aufgrund einer Störung ausgelöst wurde
ü NOT-Halt zurücksetzen:
1. Die Störung beseitigen.
2. Alle Türen, Hauben und Abdeckungen der Maschine schließen.
3. Den Eingabedialog [Meldungen] öffnen.
4. Den NOT-Halt Schlagtaster wieder entriegeln.
ð Falls am Terminal die blaue RESET Taste vorhanden ist:
5. Die blaue RESET Taste drücken.
ð Hiermit ist der Vorgang abgeschlossen.
Uhrzeit und Datum einstellen
ü Die Uhrzeit des PC auf die aktuelle Ortszeit einstellen.
1. In der oberen Symbolleiste des Basisdialoges die Schaltfläche anklicken.
ð Der Dialog [Wochenzeitschaltuhr] wird geöffnet.
2. Im Dialog [Wochenzeitschaltuhr] die Schaltfläche anklicken.
ð Die Systemzeit des PC wird in die SPS übernommen und die korrekte Zeit
wird automatisch eingestellt.
3. Folgen Sie den Anweisungen auf dem Bildschirm.
4. Die gewünschten Schaltzeiten in die Wochenzeitschaltuhr eingeben und akti-
vieren.
5. Lesen Sie hierzu in Ihrer Funktionsbeschreibung das Kapitel [Wochenzeitschalt-
uhr].
Sicherheitseinrichtungen überprüfen
ü Wenn Hauben, Schutzabdeckungen und Türen mit Sicherheitsschaltern verse-
hen sind:
1. Hauben, Schutzabdeckungen und Türen öffnen.
2. Kontrollieren, ob die entsprechenden Fehlermeldungen am Bedienterminal
und an der Meldeleuchte angezeigt werden.
3. Hauben, Schutzabdeckungen und Türen schließen. Meldungen quittieren.
4. Abschließend alle Systemabschnitte auf korrekte Funktion prüfen.
5.4.6
