Anschluss der Absaugleitungen

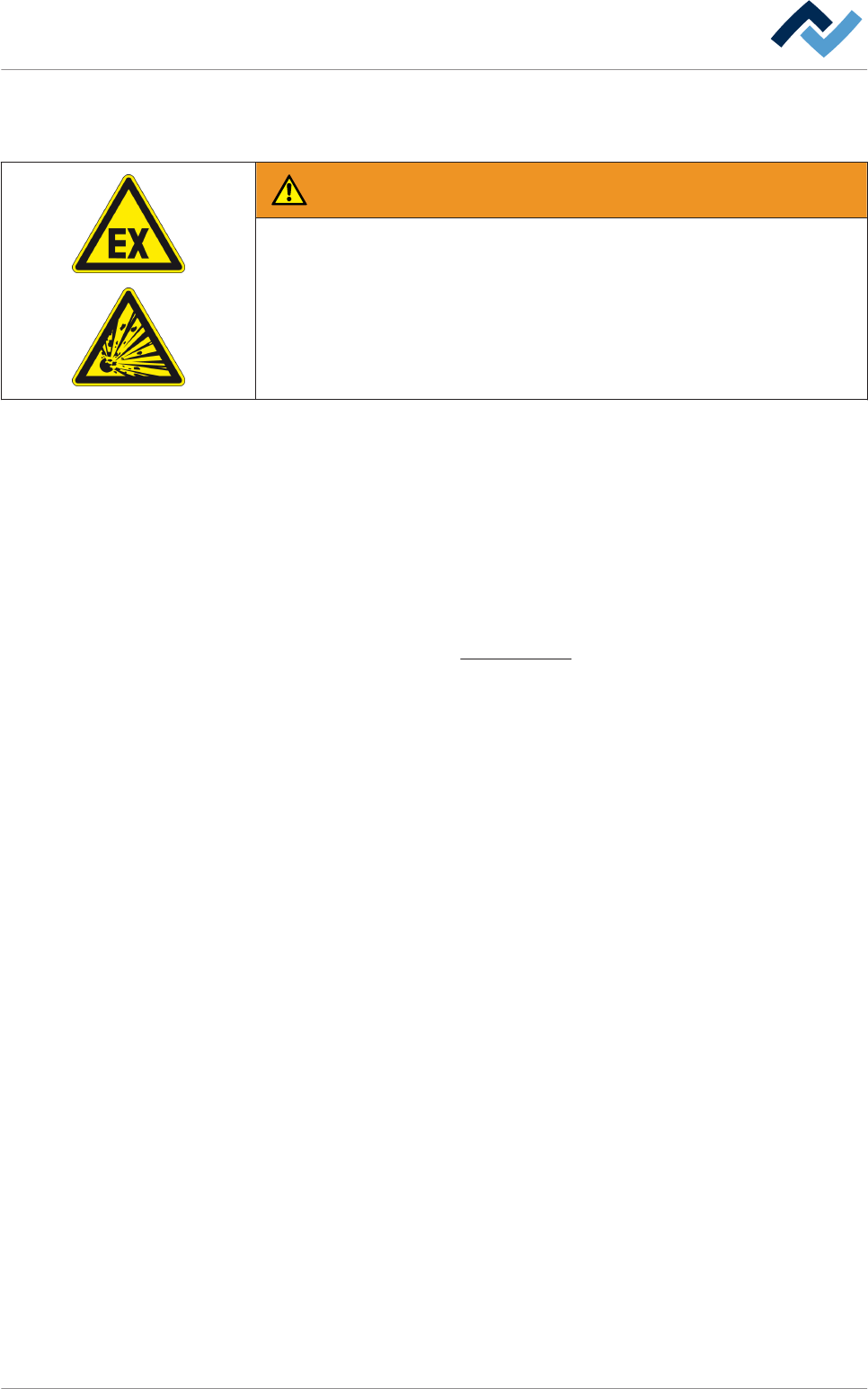

WARNUNG
Tod oder schwerste Verletzungen durch zündfähige Stoffe!
1. Der Betrieb der Maschine ohne Absaugung ist nicht erlaubt!
Die Absaugleitungen anschließen
ü Anschluss:
1. Die mitgelieferten Absaugpläne lesen. Die Absaugstutzen sind für eine Absau-
gung schräg von hinten vormontiert.
2. Die Absaugstutzen an die bauseitige Absauganlage anschließen. Verwenden Sie
hierzu die mitgelieferten Schlauchklemmen.
ð Hiermit ist der Vorgang abgeschlossen
Lesen Sie hierzu das Kapitel
Absaugleistung [} 24].
4.12.5
Transport, Montage, Lagerung, Entsorgung | 4
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 67 / 0
Anschluss der Schutzgasversorgung
VORSICHT
Unter Druck stehende Maschinenteile!
Personen- oder Sachschäden durch unter Druck stehende Maschinenteile oder
durch unerwartete Bewegung der Mechanik!
1. Solche Arbeiten dürfen deshalb nur durch jeweils entsprechend geschultes
Fachpersonal erfolgen!
123
1 Schlauchanschluss 2 Schlauchschelle
3 Versorgungsleitung
ü Die Schutzgasversorgung befindet sich hinter der Blechverkleidung an der Vor-
derseite der Maschine.
1. Die mitgelieferten Anschlusspläne lesen. Druckbedarf siehe Schutzgastechnik
(Stickstoff) [} 24].
2. Die Blechverkleidung öffnen.
3. Die Versorgungsleitung (3) der bauseitigen Schutzgasanlage an den Schlauch-
anschluss (1) anschließen und mit einer Schlauchschelle (2) sichern.
4. Die Blechverkleidung wieder montieren.
ð Hiermit ist der Vorgang abgeschlossen.
4.12.6
Transport, Montage, Lagerung, Entsorgung | 4
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 68 / 0
Anschluss der Druckluftversorgung (Option: EPC)
VORSICHT
Unter Druck stehende Maschinenteile!
Personen- oder Sachschäden durch unter Druck stehende Maschinenteile oder
durch unerwartete Bewegung der Mechanik!
1. Solche Arbeiten dürfen deshalb nur durch jeweils entsprechend geschultes
Fachpersonal erfolgen!
1
Die Druckluftversorgung anschließen
ü Die Druckluftversorgung befindet auf der Vorderseite hinter der Blechverklei-
dung am Einlauf der Maschine.
1. Die mitgelieferten Pneumatikpläne lesen.
2. Die Blechverkleidung öffnen.
3. Die Versorgungsleitung der bauseitigen Druckluftanlage an den Schlauchan-
schluss (1) anschließen und mit einer Schlauchschelle sichern.
4. Die Blechverkleidung wieder montieren.
ð Hiermit ist der Vorgang abgeschlossen.
Lesen Sie hierzu das Kapitel
Pneumatik (Option: EPC) [} 24].
