安全にお取扱いいただくために 4. 安全に関する機能 使用者保護のためのスイッチ 装置の異常が検出された場合に 危険な可動部を停止させる機能 であり、すべ て装置側 ( ハードウェア ) で処理され、ソフトウェアでは行っていません。 [ 非常停止 ] スイッチ 非常時などで緊急に運転を停止させたい場合は、 [ 非常停止 ] スイッチを押 してください。 運転が停止し、電源が遮断されます。 [ 非常停止 ] スイッチ [ 非常停止 ] ス…
安全にお取扱いいただくために
と表示されているもの ( 続き )
注意
警告表示 掲載ページ
•
工業用アルコールのもれが発生していましたら、直ちに装
置の電源を切ってください。
•
もれ原因について、お客様で原因解明および修復不能な場
合は、株式会社 日立ハイテクノロジーズの営業部または
販売代理店にご連絡願います。
工業用アルコールは揮発するため、もれを発見することが
難しい場合があります。
継手周辺部などにもれた後がないか注意してご確認願いま
す。
(4 巻 )
1 章 1.11.2
Tg1297-ID-GU
安全
-140607-002
安全にお取扱いいただくために
4. 安全に関する機能
使用者保護のためのスイッチ
装置の異常が検出された場合に危険な可動部を停止させる機能であり、すべ
て装置側 ( ハードウェア ) で処理され、ソフトウェアでは行っていません。
[ 非常停止 ] スイッチ
非常時などで緊急に運転を停止させたい場合は、 [ 非常停止 ] スイッチを押
してください。
運転が停止し、電源が遮断されます。

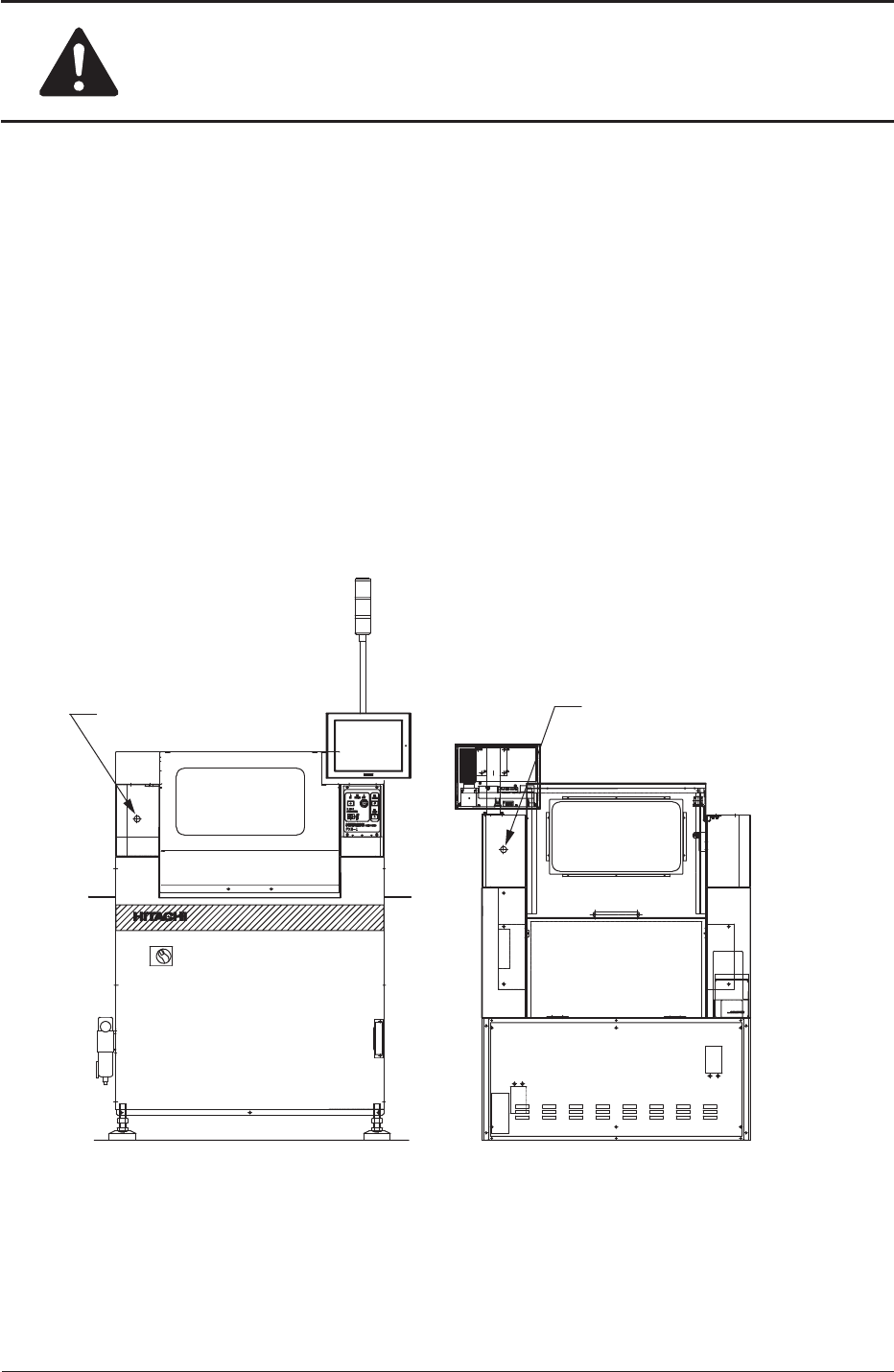

[ 非常停止 ] スイッチ
[ 非常停止 ] スイッチ
装置前面 装置後面
Tg1297-ID-GU
安全
-150607-002
安全にお取扱いいただくために
Tg1297-ID-GU
安全
-16
スイッチ名 記号 装 置 処 置
[ 非常停止] スイッチ ( 前面 )
[ 非常停止] スイッチ ( 後面 )
S10
S11
非常停止スイッチが 1 つでも押されたと
きは、次のように処置されます。
•
負荷電源がすべて遮断されます。
全モータ軸、ソレノイド系 (SOL、SV)
24V 負荷すべての電源供給が遮断されま
す。
( ただし、制御基板およびスイッチやラ
ンプなどの制御電源は除く )
