安全にお取扱いいただくために Tg1297-ID-GU 安全 -17 [ 開閉扉確認 ] スイッチ [ 運転モード / 段取 ] スイッチが“運転モード”側に設定されているとき開閉扉 を開けると、このスイッチが作動して異常表示をします。 “段取”側に設定されている場合は、このスイッチは作動しません。 S12 S13 S12 S14 S13 装置上面 装置前面 装置後面 スイッチ名 記号 装 置 処 置 [ 開閉扉確認 ] スイッチ S1…
安全にお取扱いいただくために
Tg1297-ID-GU
安全
-16
スイッチ名 記号 装 置 処 置
[ 非常停止] スイッチ ( 前面 )
[ 非常停止] スイッチ ( 後面 )
S10
S11
非常停止スイッチが 1 つでも押されたと
きは、次のように処置されます。
•
負荷電源がすべて遮断されます。
全モータ軸、ソレノイド系 (SOL、SV)
24V 負荷すべての電源供給が遮断されま
す。
( ただし、制御基板およびスイッチやラ
ンプなどの制御電源は除く )
0607-002
安全にお取扱いいただくために
Tg1297-ID-GU
安全
-17

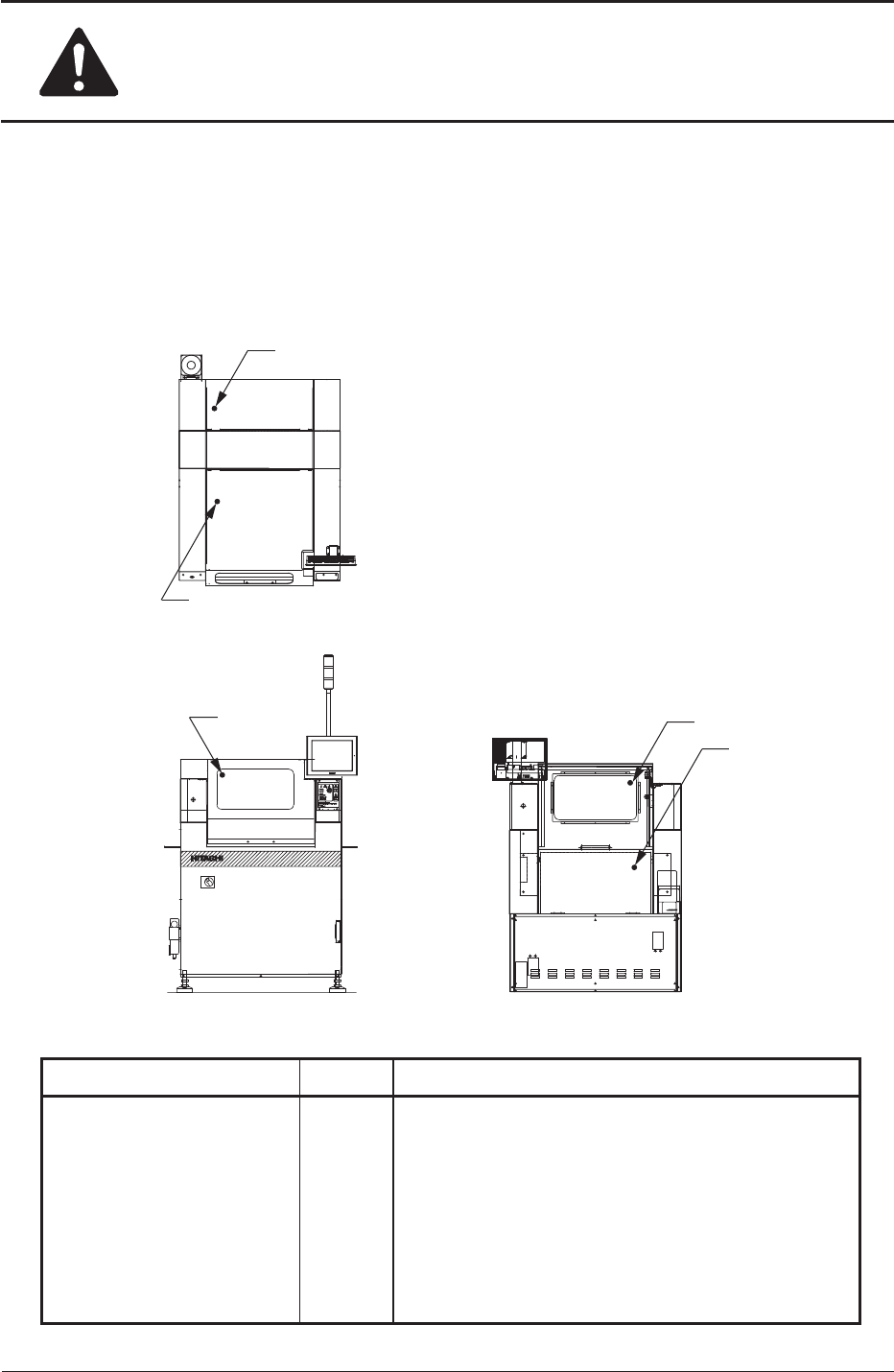

[ 開閉扉確認 ] スイッチ
[ 運転モード / 段取 ] スイッチが“運転モード”側に設定されているとき開閉扉
を開けると、このスイッチが作動して異常表示をします。
“段取”側に設定されている場合は、このスイッチは作動しません。
S12
S13
S12
S14
S13
装置上面
装置前面 装置後面
スイッチ名 記号 装 置 処 置
[ 開閉扉確認 ] スイッチ
S12
S13
S14
開閉扉が開いたとき次のように処置されます。
•
負荷電源がすべて遮断されます。
全モータ軸、ソレノイド系 (SOL、SV) 24V
負荷すべての電源供給が遮断されます。
( ただし、制御基板およびスイッチやランプ
などの制御電源は除く )
0607-002
安全にお取扱いいただくために
5. 本装置の警告ラベル
警告ラベルは注意していただきたいか所の近くに貼付けてあります。
装置を操作する場合には警告ラベルの注意点をよくご確認のうえ、操作してくだ
さい。
警告ラベル取扱い上のご注意
•
警告ラベルが汚れた場合は、水または中性洗剤を使って汚れを落としてくだ
さい。
ガソリンや有機溶剤は使用しないでください。
•
汚れが落ちない場合、警告ラベルが損傷したり、はがれ落ちた場合などには
株式会社日立ハイテクノロジーズの営業部門または販売代理店にご連絡くだ
さい。
•
警告ラベルを交換する際には、古い警告ラベルと新しい警告ラベルが同じか
必ず確認してください。
Tg1297-ID-GU
安全
-180607-002
