1-8 三星 SM-Series 气动带式喂料器的操作手册 ○ : 喂料器缸 1 次驱动移 送 ● : 喂料器缸 2 次驱动移 送 - : 规格以外的间距。 无法进行设 置。 1.2.5. 间距与部件对应范围 凹槽 （ Emboss ） 深度 ‘A ’( 图 1-7) 不同， 则使用可能 的间距也不同。 详细事项与本公司 营业部门或 CS 公司 (STS) 或当地代 理商咨询。 图 1.7 凹槽深度 1.2.6. Feeder 尺寸及插…
1-7
Overview

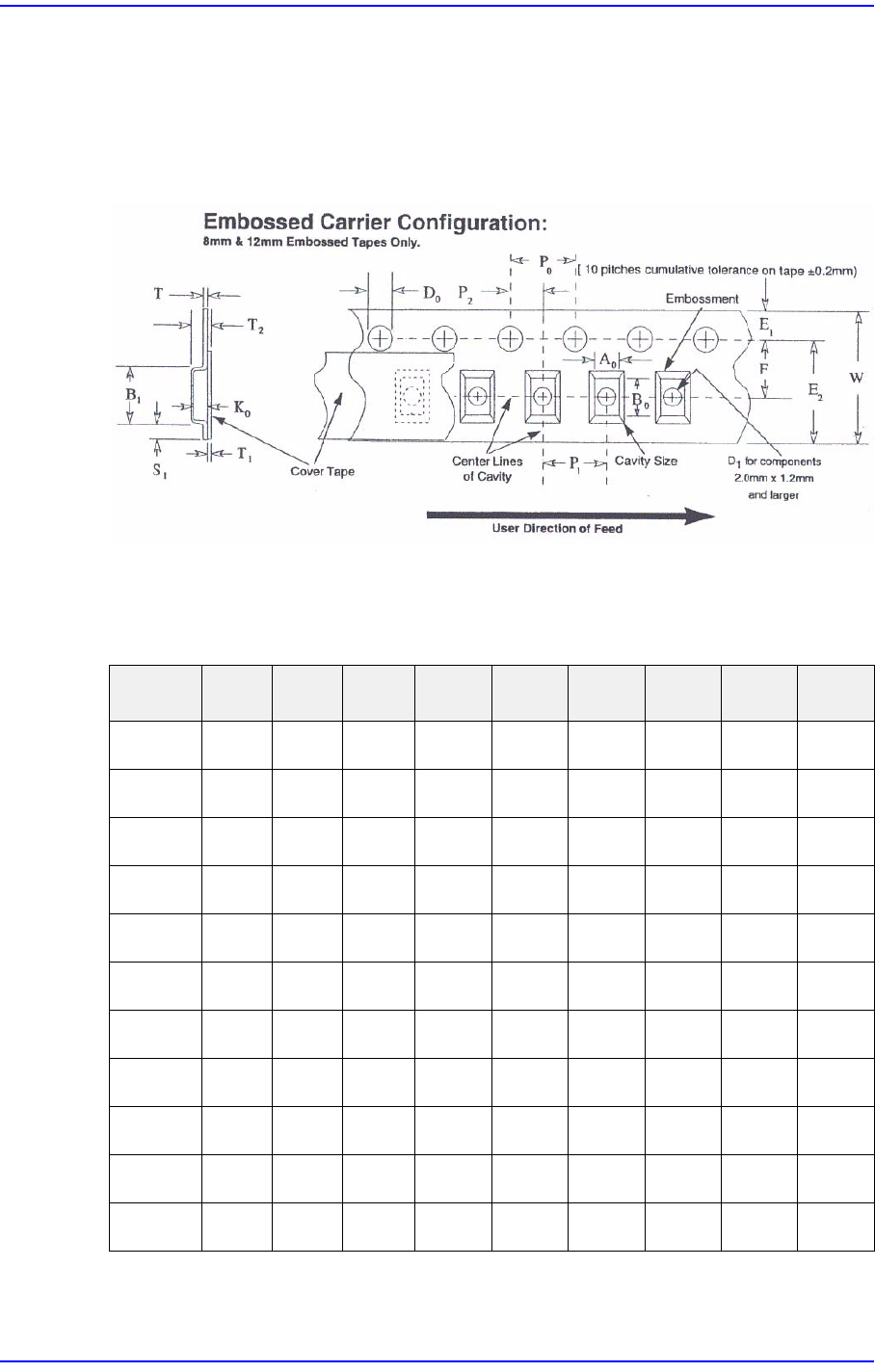

1.2.3. 适用元件
矩形CHIP, MELF, TR, SOP, PLCC等异形元件
(SM 8mm Emboss Tape的 T
2
是 Max 3.5 mm, B
1
是 Max 4.35 mm.)
图
1.6 Embossed Carrier Tape (8/12mm)
1.2.4. 传输间距设置表
表
1.3
传输间距设置表
2mm 4mm 8mm 12mm 16mm 20mm 24mm 32mm 40mm
0402
○
--------
8mm 2P
○
--------
8mm 4P -
○
-------
12mm -
○○ ○
-----
16mm -
○○ ○ ○
----
24mm -
○○○○○●
--
32mm -
○○○○○●●
44mm -
○○○○○●●●
56mm -
○○○○○●●●
72mm -
○○○○○●●●
88mm -
○○○○○●●●
1-8
三星
SM-Series
气动带式喂料器的操作手册
○ : 喂料器缸1 次驱动移送
● : 喂料器缸2 次驱动移送
- : 规格以外的间距。无法进行设置。
1.2.5. 间距与部件对应范围

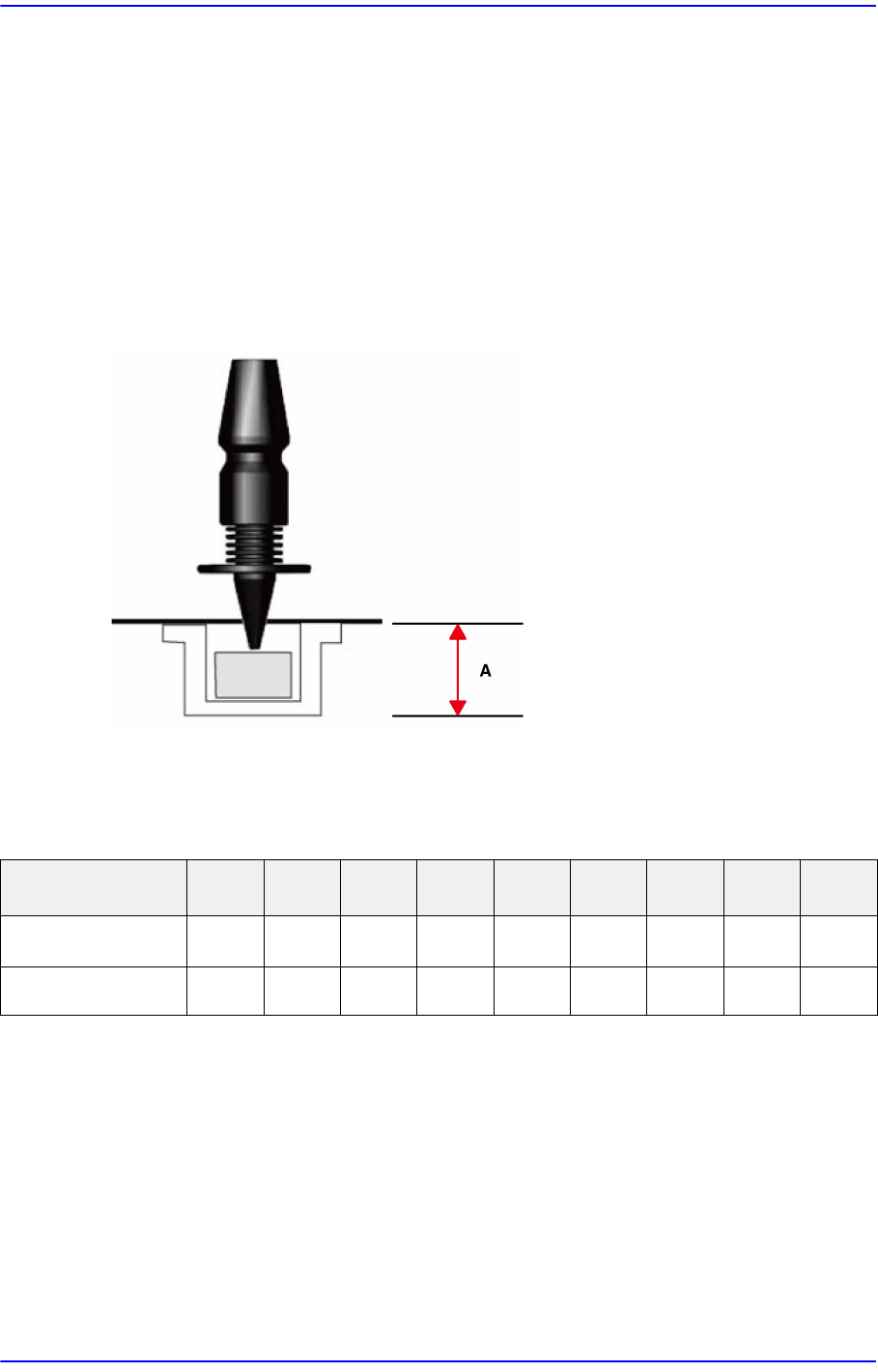

凹槽（Emboss）深度‘A’(图 1-7)不同，则使用可能的间距也不同。详细事项与本公司
营业部门或CS 公司(STS)或当地代理商咨询。
图
1.7
凹槽深度
1.2.6. Feeder 尺寸及插槽占有数
表
1.4 Feeder
尺寸及插槽占有数
8mm 12mm 16mm 24mm 32mm 44mm 56mm 72mm 88mm
宽度 (mm)
14.7 27.5 29.5 40 51 59.4 68.5 84.5 100.5
插槽占有数
122344567
1-9
Overview

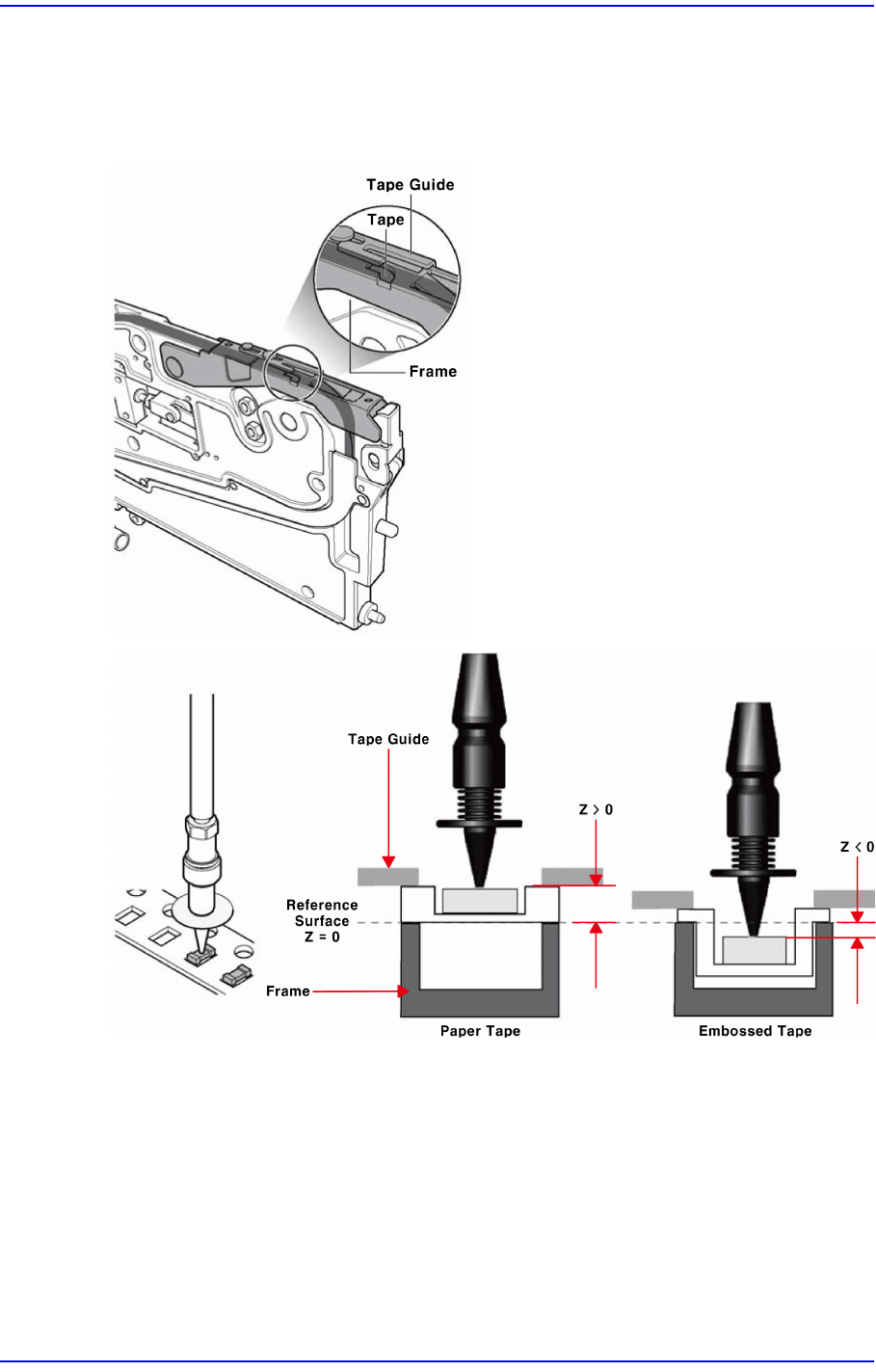

1.3. SM 带式喂料器的Z轴高度基准面
SM 带式喂料器的Z 轴高度基准面在吸附位置的料带下方（主机架上方）。
因此，在吸附位置 Z 轴高度因部件大小和传送带的厚度取不同值。
因带式喂料器种类不同，吸附点的 Z 值可取不同值。另外，吸附点的Z 值也因部件
供给料带种类取不同值，Embossed 喂料器的高度应低于纸带的高度。
Embossed喂料器时，请参照部件料带的规格适当设定吸附点的 Z 值。
