2-22
三星
SM-Series
气动带式喂料器的操作手册
2.3. 安装到喂料器底座
将喂料器对准喂料器底座对应的插槽，维持喂料器主机架下方的安装滑槽正确进入
底座插槽推进喂料器。此时，位于喂料器前面下方的喂料器定位销和喂料器底座垂
直板相接时，推进把手，把喂料器固定在喂料器底座上。
警 告 进行喂料器的安装作业时，如果在没有确定设备是否处于停止状
态(Idle状态)的情形下下执行，可能引起严重伤害。执行安装与
调试作业之前，务必确认设备是否处于停止状态(Idle状态)。
注 意 大型喂料器相对来说喂料器较重搬运和喂料器组卸装时需要特
别的注意。在喂料器底座上安装喂料器或从喂料器底座拆卸喂料
器时尽量两手操作，搬运和移动时请避免与其他物体碰撞或与人
碰撞。
SM 8mm~16mm 喂料器安装在喂料器底座的方法如下。
图
2.25 8mm~16mm
带式喂料器的喂料器底座插入
喂料器底座插槽各自拥有固有的插槽序号。请确认喂料器底座所要求的插槽序号
后，将 SM喂料器插入该插槽，使位于喂料器前方下部的定位销和垂直板相接为止
用适当的力推进喂料器。
SM 喂料器插入喂料器底座时，如上图所示握住手把儿的后方推进SM 喂料器。
2-23
带式喂料器的操作
图
2.26 8mm~16mm SM
喂料器的喂料器底座固定
向前推动把手将喂料器固定在喂料器底座上。此时，请确认喂料器是否牢固地固定
在喂料器底座上。
在喂料器的上方观察时，12mm, 16mm 料带的喂料器定位销位于左侧，因此将喂料
器插入到喂料器底座时请确认插槽序号。
24mm~88mm 喂料器设置在喂料器底座的方法如下。
图
2.27 SM 24mm~88mm
带式喂料器的喂料器底座插入
请确认喂料器底座所要求的插槽序号后，将SM 喂料器插入该插槽，使位于喂料器
前方下部的定位销和垂直板相接为止用适当的力推进喂料器。
在喂料器的上方观察时，24mm~88mm 大型喂料器的喂料器定位销位于左侧，因此
2-24
三星
SM-Series
气动带式喂料器的操作手册
将喂料器插入到喂料器底座时请确认插槽序号。

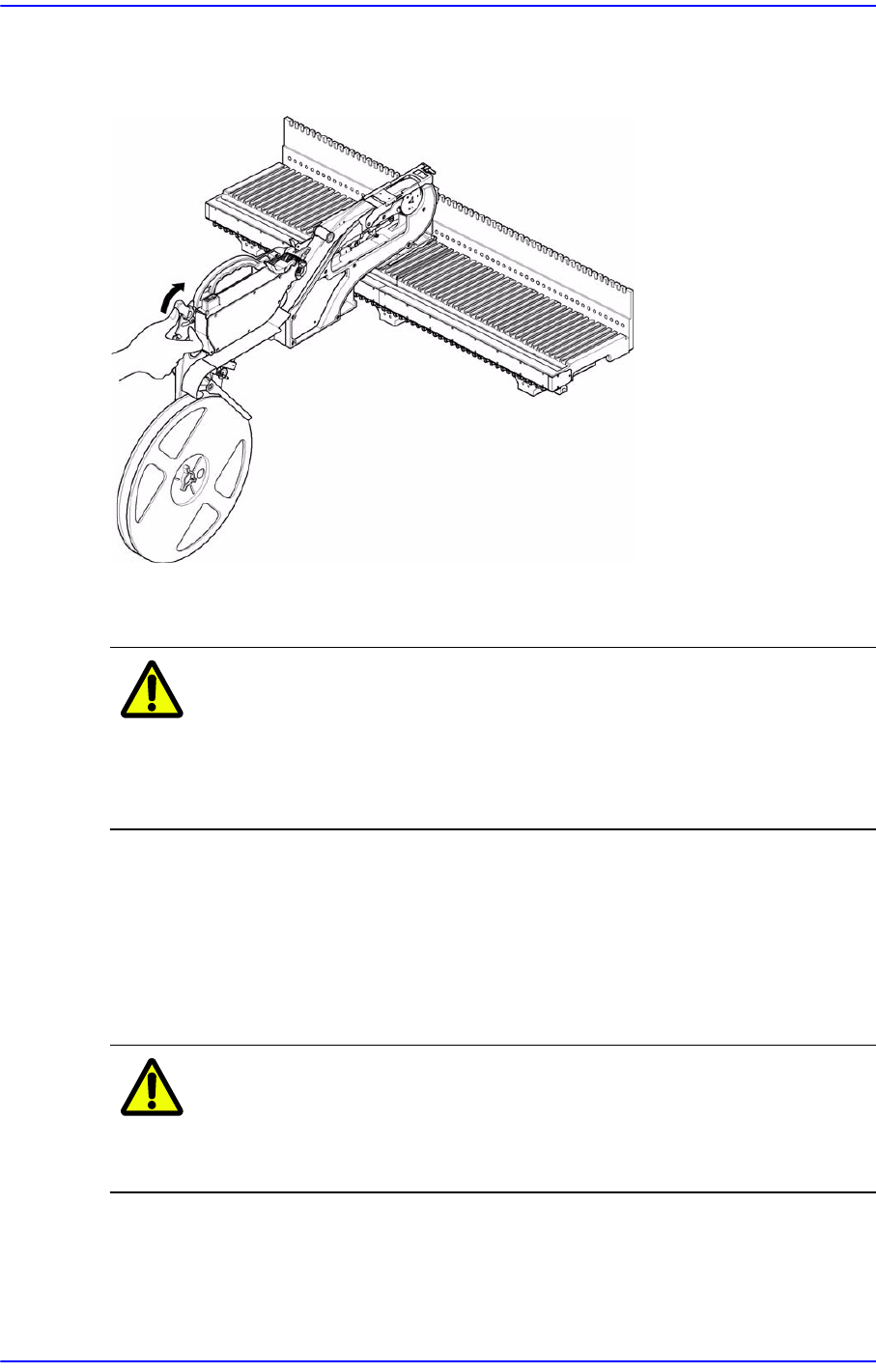

图
2.28 SM 24mm~88mm
带式喂料器的底座固定
向前推动把手将喂料器固定在喂料器底座上。此时，请确认喂料器是否牢固地固定
在喂料器底座上。
注 意 推动把手将SM喂料器固定在喂料器底座时如果把手的移动不自
然，则先停止SM喂料器的固定作业，必须确认喂料器底座插槽
是否粘有污质后，在无异常状态下将SM喂料器固定在喂料器底
座上。
2.4. 从喂料器座上拆离喂料器
为了从喂料器座上拆离喂料器，首先要确认设备是否处于停止状态(idle 状态)。确
认后，向后拉把手(grip)解除喂料器的固定状态，左手握住把柄向后移动喂料器直至
拆离。
注 意 将喂料器从喂料器座的槽沟里完全取出时，由于喂料器的重量会
导致喂料器掉下，或者喂料器的向导器，定位锁和喂料器座的撞
击引起变形和破损，所以要注意。
