2-21
带式喂料器的操作
2.2.4. 24~88mm 节距部件的情况
与 8~16mm 不同的是24~88mm 喂料器闸门在喂料时不一直做往返运动， 只是为了
变化剥塑料的位置决定位置进行固定的部件。一般考虑到节距和部件的长度等调节
剥塑料的位置最小化部件露出时有助于部件供应稳定，如果有Job change 等会减少

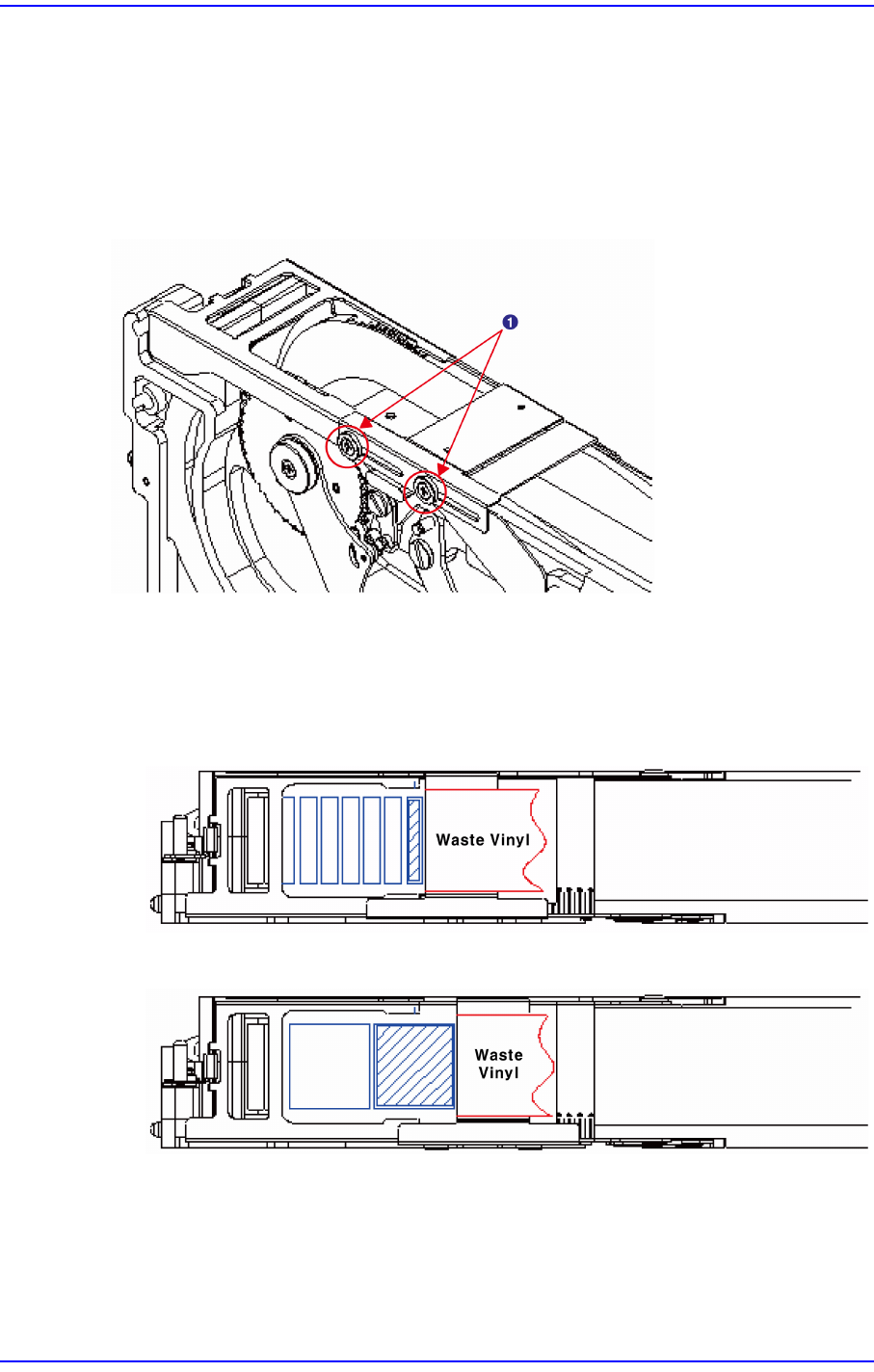

剥塑料的部件个数将部件 Loss 最小化。为了调节闸门的位置首先稍拧开下图喂料器
侧面的两个螺母，手工调节闸门位置后重新固定螺母。
1:
闸门固定螺母
闸门的位置如下图考虑到节距和部件的大小部件捡拾时为了避免部件卡在塑料部件
和闸门之间维持适当的间距固定闸门即可。
1) 8mm 节距部件的情况
2) 32mm 节距部件的情况
2-22
三星
SM-Series
气动带式喂料器的操作手册

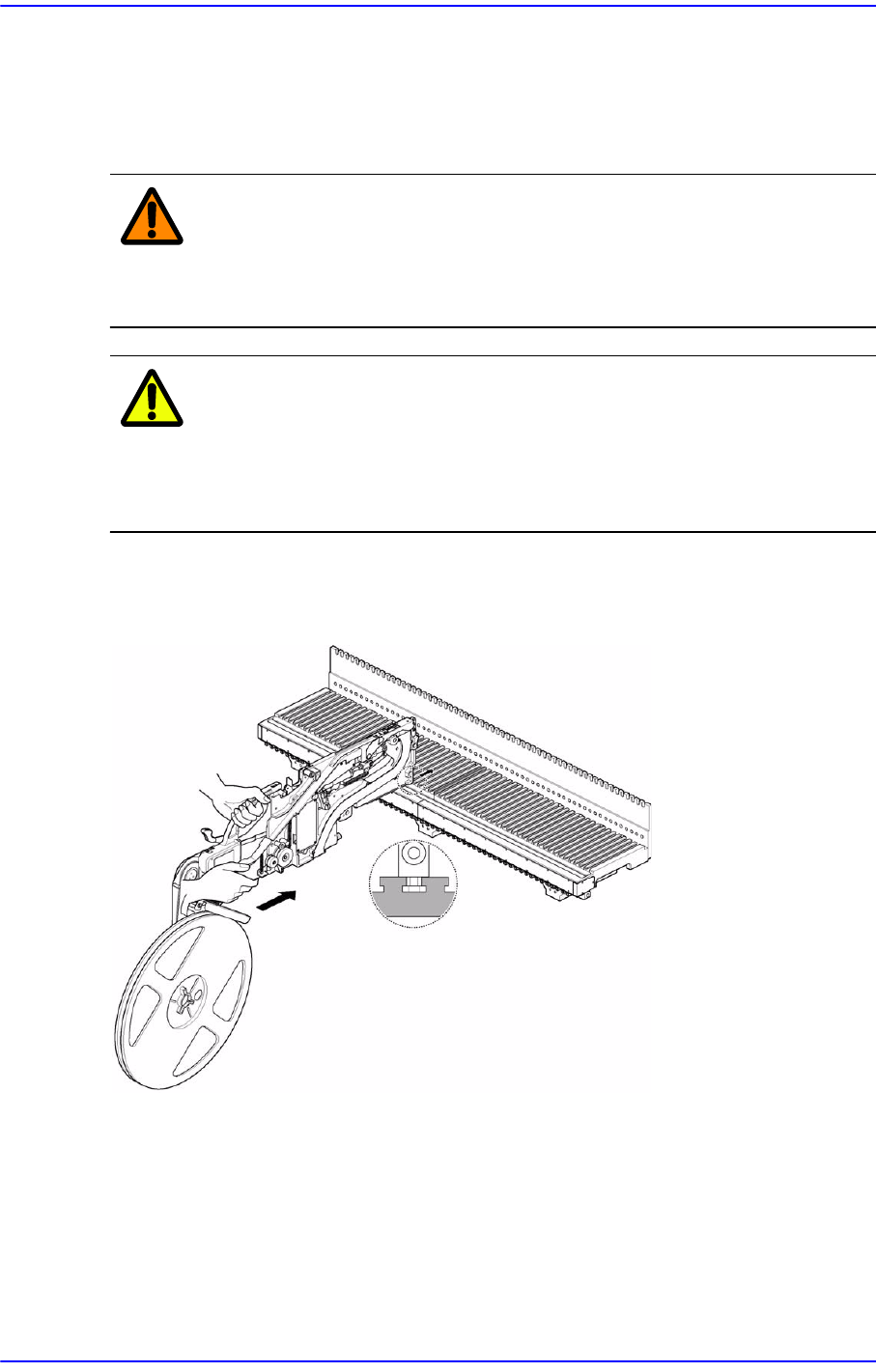

2.3. 安装到喂料器底座
将喂料器对准喂料器底座对应的插槽，维持喂料器主机架下方的安装滑槽正确进入
底座插槽推进喂料器。此时，位于喂料器前面下方的喂料器定位销和喂料器底座垂
直板相接时，推进把手，把喂料器固定在喂料器底座上。
警 告 进行喂料器的安装作业时，如果在没有确定设备是否处于停止状
态(Idle状态)的情形下下执行，可能引起严重伤害。执行安装与
调试作业之前，务必确认设备是否处于停止状态(Idle状态)。
注 意 大型喂料器相对来说喂料器较重搬运和喂料器组卸装时需要特
别的注意。在喂料器底座上安装喂料器或从喂料器底座拆卸喂料
器时尽量两手操作，搬运和移动时请避免与其他物体碰撞或与人
碰撞。
SM 8mm~16mm 喂料器安装在喂料器底座的方法如下。
图
2.25 8mm~16mm
带式喂料器的喂料器底座插入
喂料器底座插槽各自拥有固有的插槽序号。请确认喂料器底座所要求的插槽序号
后，将 SM喂料器插入该插槽，使位于喂料器前方下部的定位销和垂直板相接为止
用适当的力推进喂料器。
SM 喂料器插入喂料器底座时，如上图所示握住手把儿的后方推进SM 喂料器。
2-23
带式喂料器的操作

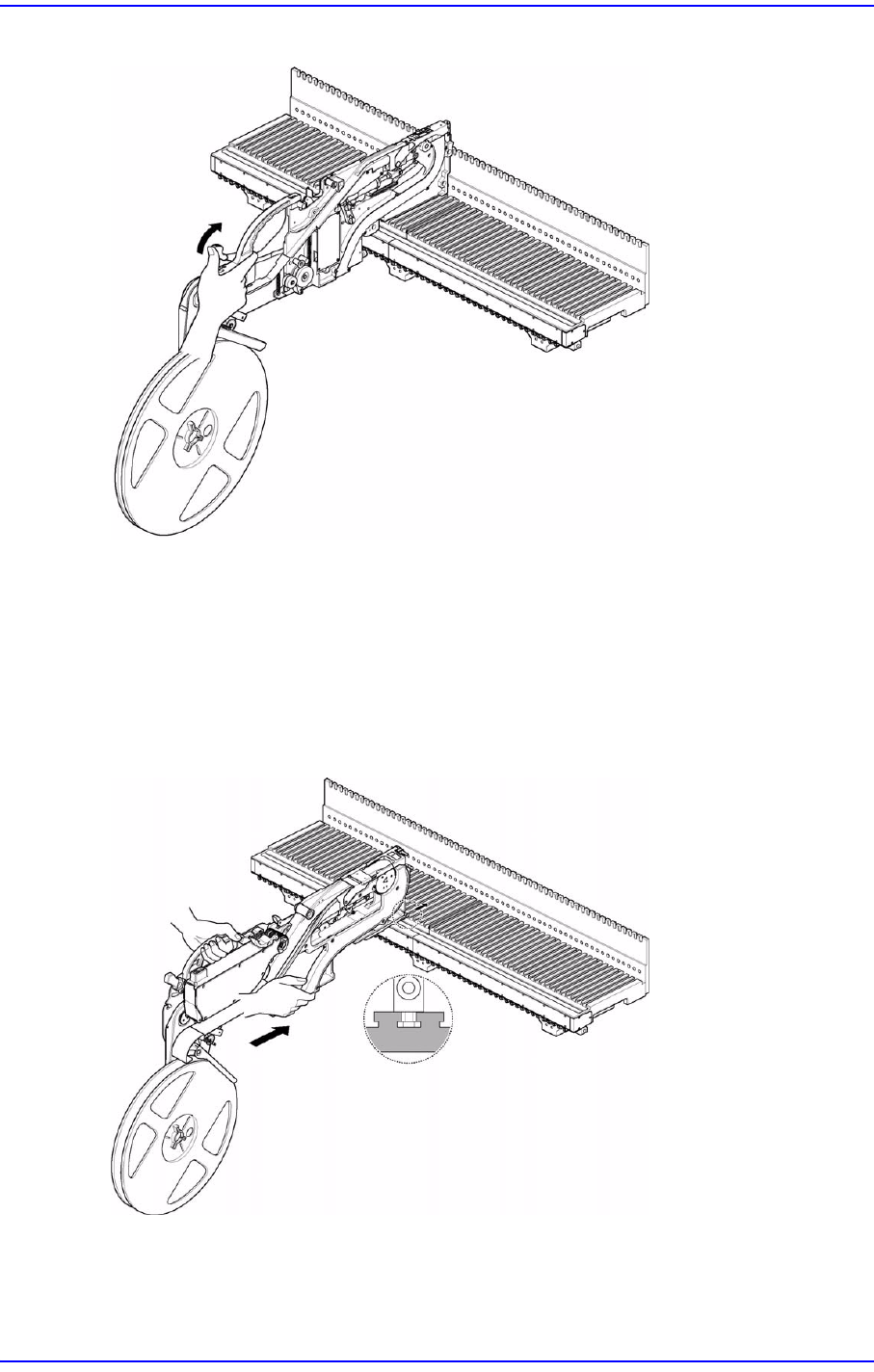

图
2.26 8mm~16mm SM
喂料器的喂料器底座固定
向前推动把手将喂料器固定在喂料器底座上。此时，请确认喂料器是否牢固地固定
在喂料器底座上。
在喂料器的上方观察时，12mm, 16mm 料带的喂料器定位销位于左侧，因此将喂料
器插入到喂料器底座时请确认插槽序号。
24mm~88mm 喂料器设置在喂料器底座的方法如下。
图
2.27 SM 24mm~88mm
带式喂料器的喂料器底座插入
请确认喂料器底座所要求的插槽序号后，将SM 喂料器插入该插槽，使位于喂料器
前方下部的定位销和垂直板相接为止用适当的力推进喂料器。
在喂料器的上方观察时，24mm~88mm 大型喂料器的喂料器定位销位于左侧，因此
