1-10
三星
SM-Series
气动带式喂料器的操作手册
1.4. IT 规格
1.4.1. NON-IT 功能
探针构成
图
1.8 Non-IT Probe Pin Layout
表
1.5 Probe Pin Assignment (Non IT)
LED 状态表示(Status)
Pin
No.
针（pin）功 能
Use
Pin
No.
针（pin）功 能
Use
1 ID0 X 7 Indexing Signal
○
2 ID1 X 8 Clamping Signal
○
3 D24V X 9 Indexing Command
○
4
通信
X 10 F24V
○
5
通信
X 11 F24G
○
6 D24G X
Status
Color
Off Green Orange
Clamped & Shutter Close
○
Shutter Open
○
Unclamped
○
1-11
Overview
1.4.2. IT 功能
探针构成

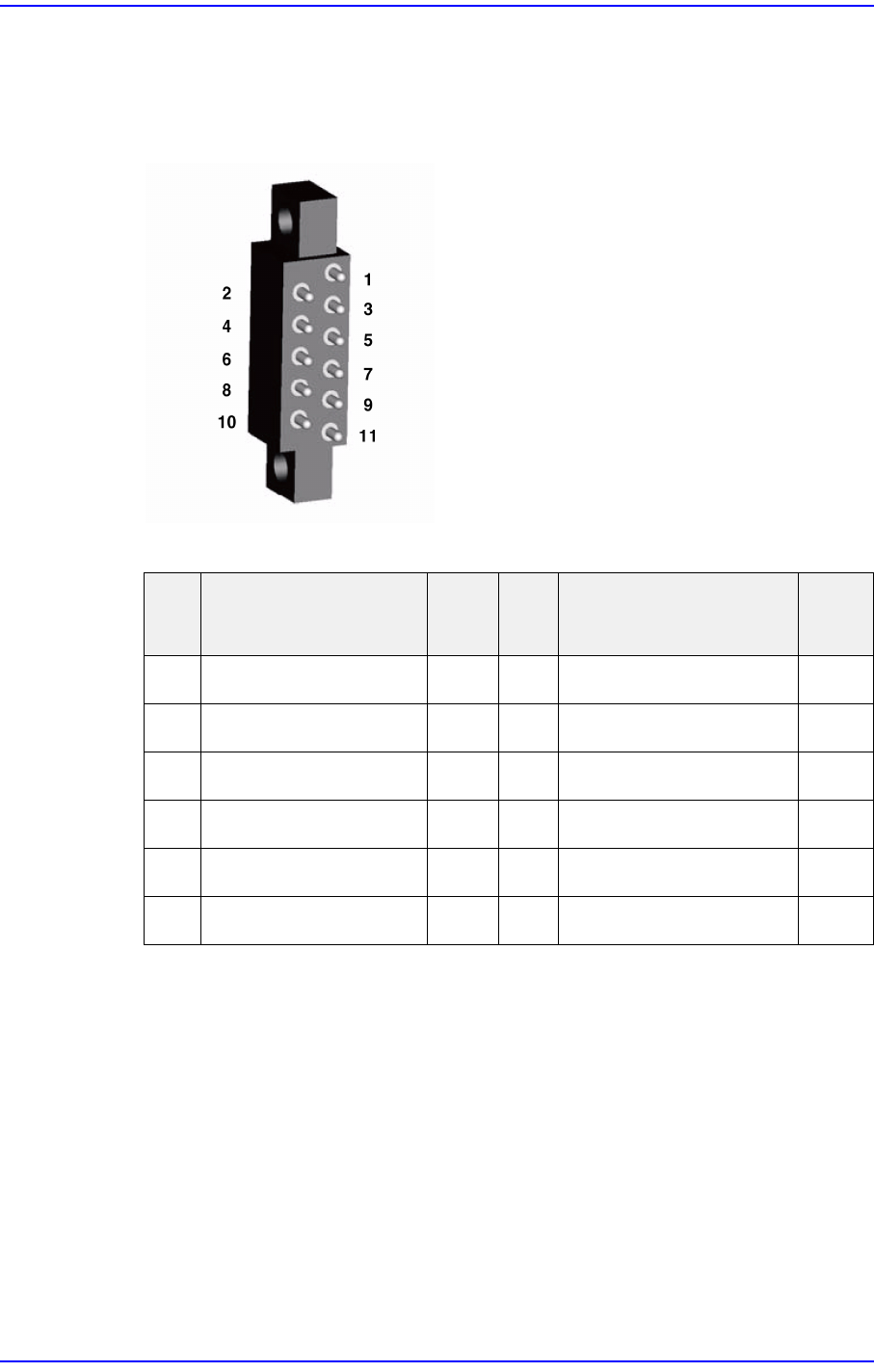

图
1.9 IT Probe Pin Layout
表
1.6 Probe Pin Assignment (IT)
Pin
No.
针（ pin）功能
Use
Pin
No.
针（ pin）功能
Use
1ID0
○
7 Indexing Signal
○
2ID1
○
8 Clamping Signal
○
3 D24V
○
9 Indexing Command
○
4
通信 ○
10 F24V
○
5
通信 ○
11 F24G
○
6 D24G
○
1-12
三星
SM-Series
气动带式喂料器的操作手册
LED 状态表示(Status)
人工加料 (Manual Feeding)
图
1.10
人工加料按钮
(8~16mm)
1:
状态
LED
2: Manual Feeding Switch
喂料器状态
(State)
LED Display* To indicate:
Not Powered Off
喂料器无电源供给
Normal(Ready)
绿色 喂料器正常状态(Ready)
Not Connected
绿色闪烁 尚未跟CAN Master连接
Feeding(Busy)
朱黄色 部件供给中(Busy)
Warning
朱黄色闪烁 喂料器处于警告状态 (Warning)
Error
红色 喂料器处于故障状态 (Error)
