2-18 三星 SM-Series 气动带式喂料器的操作手册 24~88mm 带式喂料器 1: 手工喂料 24mm~88mm 带式喂料器使用旋臂把卷带移 送到拾取位置。 喂料方向的捡拾位置如下图在 磁带导轨侧面标示。 如果不对准捡拾位 置捡拾由 于磁头的移动距离长影响设备 效率， 不同情况下影响部件供应。 图 2.22 SM 24~88mm 带式喂料器的拾取点位 置设置 1: 捡拾位置标示 2: 剥开塑料位置 ( 可调节 )
2-17
带式喂料器的操作

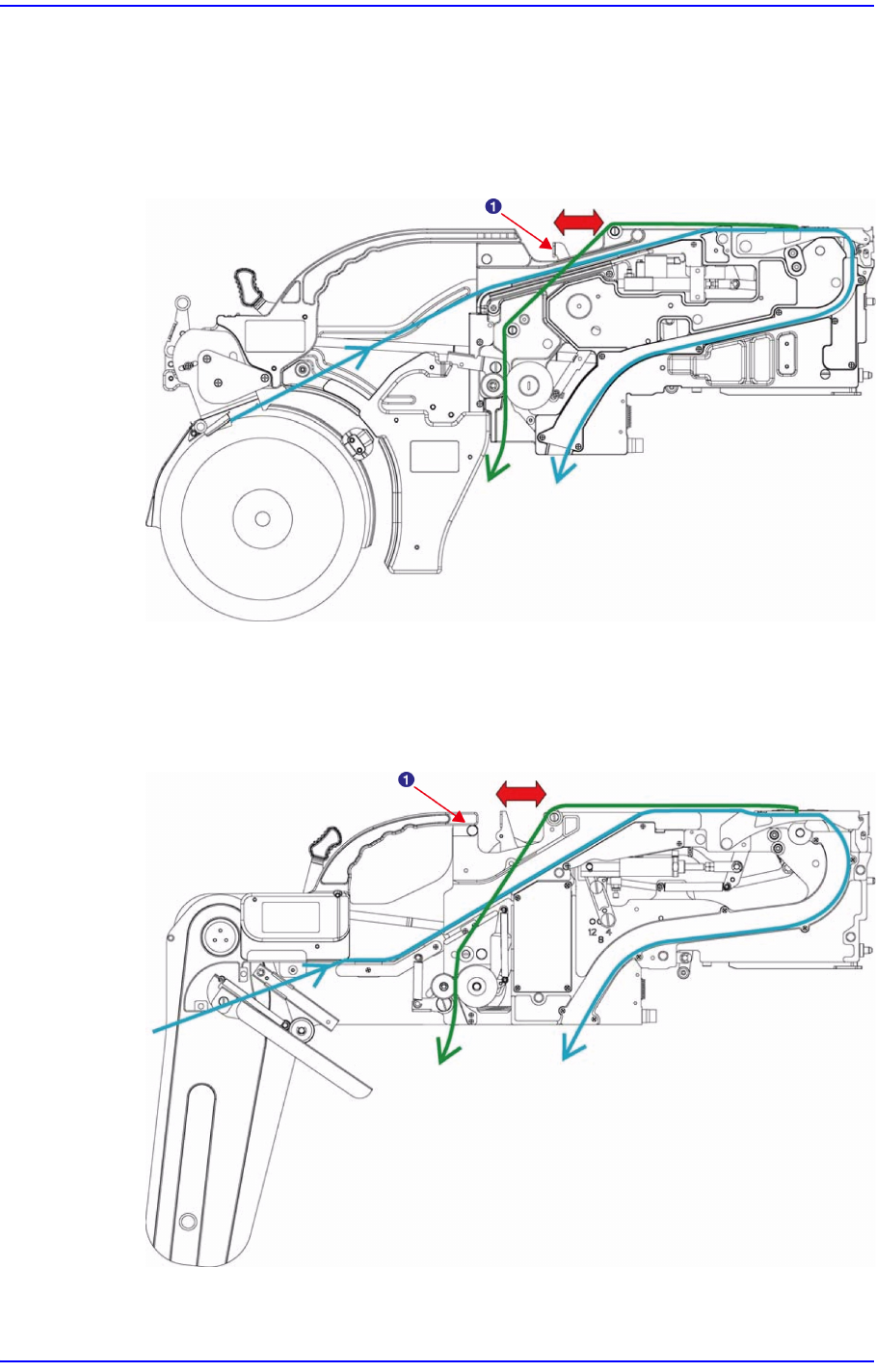

2.1.7. 拾取点位置设置
8mm 带式喂料器
使用旋臂把卷带移送到拾取位置。
图
2.20 SM 8mm
带式喂料器的拾取点位置设置
1:
手工喂料
12~16mm 带式喂料器
图
2.21 SM 12/16mm
带式喂料器的拾取点位置设置
1:
手工喂料
2-18
三星
SM-Series
气动带式喂料器的操作手册

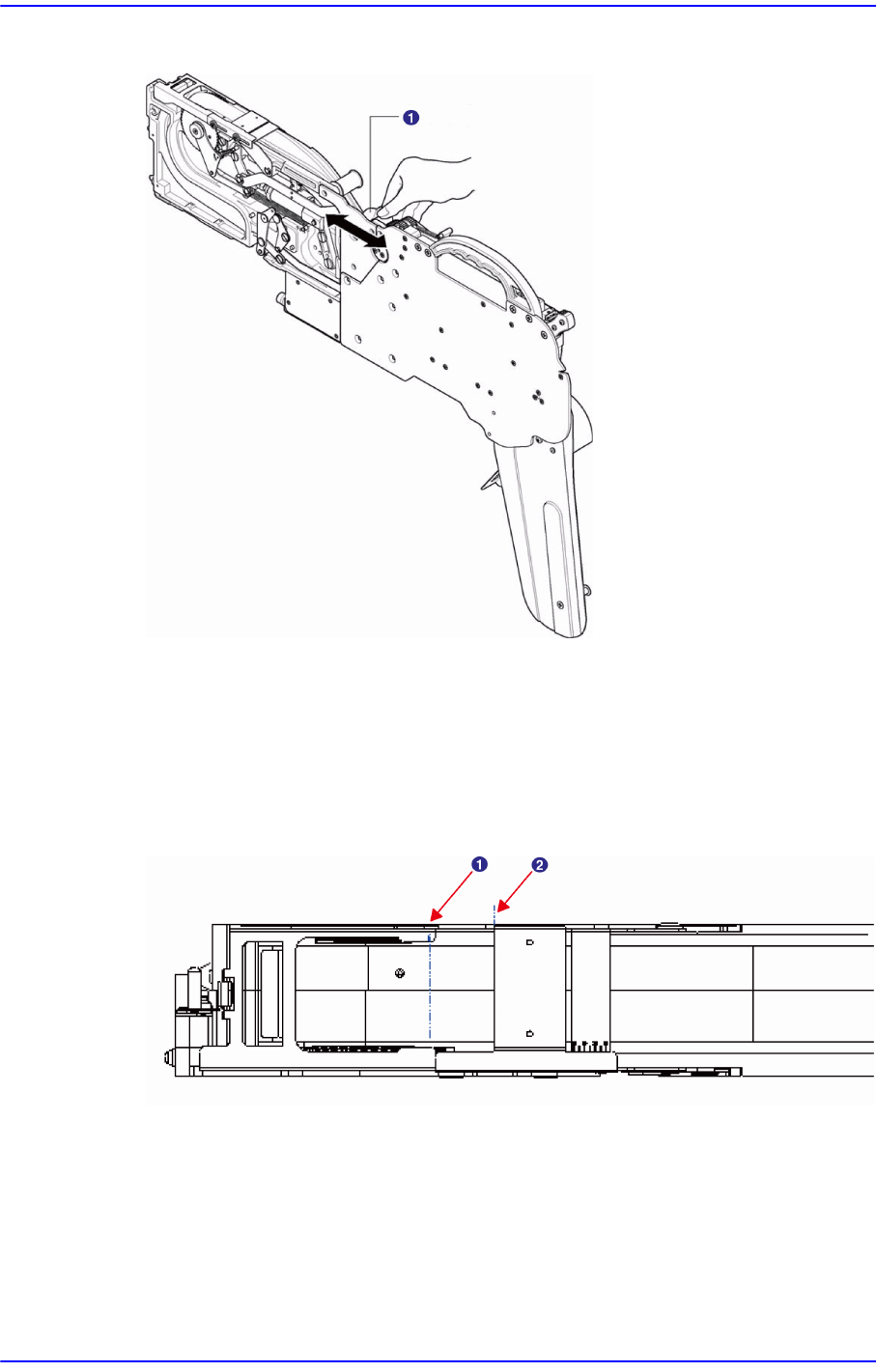

24~88mm 带式喂料器
1:
手工喂料
24mm~88mm 带式喂料器使用旋臂把卷带移送到拾取位置。
喂料方向的捡拾位置如下图在磁带导轨侧面标示。如果不对准捡拾位置捡拾由
于磁头的移动距离长影响设备效率，不同情况下影响部件供应。
图
2.22 SM 24~88mm
带式喂料器的拾取点位置设置
1:
捡拾位置标示
2:
剥开塑料位置
(
可调节
)
2-19
带式喂料器的操作
2.2. 传输间距的修改
2.2.1. 8mm 传输间距
在 8mm 带式喂料器，2mm 间距和4mm 间距各自使用专用喂料器。
2.2.2. SM 12mm,16mm 带式喂料器间距的转换
SM 12mm带式喂料器根据部件种类可变换使用4mm, 8mm, 12mm 传输间距，另外，
SM 16mm带式喂料器可变换使用4mm, 8mm, 12mm, 16mm 传输间距。
转换方法如下图所示，使用主机架上一处的调整l螺钉设置在气缸托架。
图
2.23 SM 16mm
带式喂料器的间距设置
1:
螺丝
A
2:
螺丝
B
用一字形螺丝刀稍拧开螺母 A 完全分离螺母B 后, 气缸支架设置成所要的节距(螺
母和4,8,12,16 保持一致)。然后，重新拧紧螺母B 再固定螺母A。
注 意 修改间距(Pitch)时，应选择干净的场所利用适当的工具进行。作
业时务必注意安全并防止元件受损。
