2-26 三星 SM-Series 气动带式喂料器的操作手册 2.5.2. 把悬挂器置于下部时 1. 如下图所示用手 握住料盘制动器后朝箭头方向推动 并举升 A 部位。 2. 握住料盘制动器 并维持该状态， 慢慢地朝下放 注意 在中途松开料盘制动器时设 备可能会受损， 请注意。 图 2.30 悬挂器已经位于下部
2-25
带式喂料器的操作
2.5. 摆动式大型料盘供料器的悬挂器(Hanger)位置转换
2.5.1. 把悬挂器置于上部时
1. 如下图所示用手握住料盘制动器后朝箭头方向举起，请注意避免接触到 A 部位。
2. 在B部位发出“卡塔” 声音时松开制动器。
图
2.29
悬挂器已经位于上部
2-26
三星
SM-Series
气动带式喂料器的操作手册
2.5.2. 把悬挂器置于下部时
1. 如下图所示用手握住料盘制动器后朝箭头方向推动并举升A部位。
2. 握住料盘制动器并维持该状态，慢慢地朝下放
注意 在中途松开料盘制动器时设备可能会受损，请注意。
图
2.30
悬挂器已经位于下部
2-27
带式喂料器的操作
2.6. 接合(Splicing)

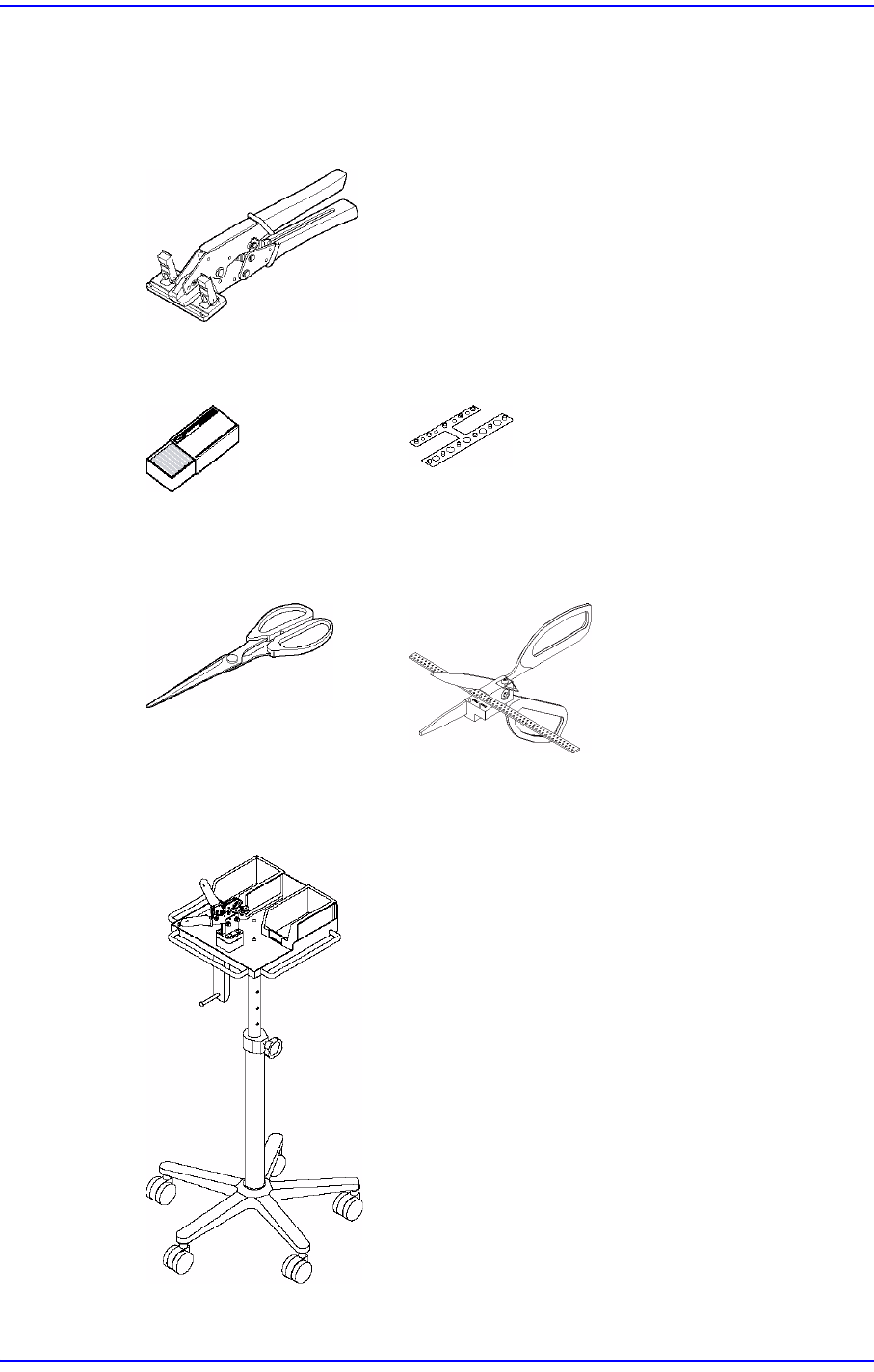

2.6.1. 接合(Splicing)用工具及消耗品
Splicing Tool
H-Splicer
剪刀
移动式Splicing Tool
Vinyl Connecting Tape
H-型 Tip
一般情形 Splicing 用
