3-5 维修与维护 3.1.5. 周期检点表 表 3.1 SM 带式喂料器周期检点表 注 1) 润滑剂种类 : Super Lube Grea se (High-T emp Gre ase) 注 2) 在 8mm 带式 喂料器， 跟主喂料器进行比较， 如果 Y 位置脱离到正常拾取 位置 无法拾取程度或者 200 万回送料后需使用校正夹具校正拾 取位置。 润滑脂及固定剂的购买方法请与 本公司的 CS 公司 (STS) 或当地代理商 咨询。…
3-4
三星
SM-Series
气动带式喂料器的操作手册

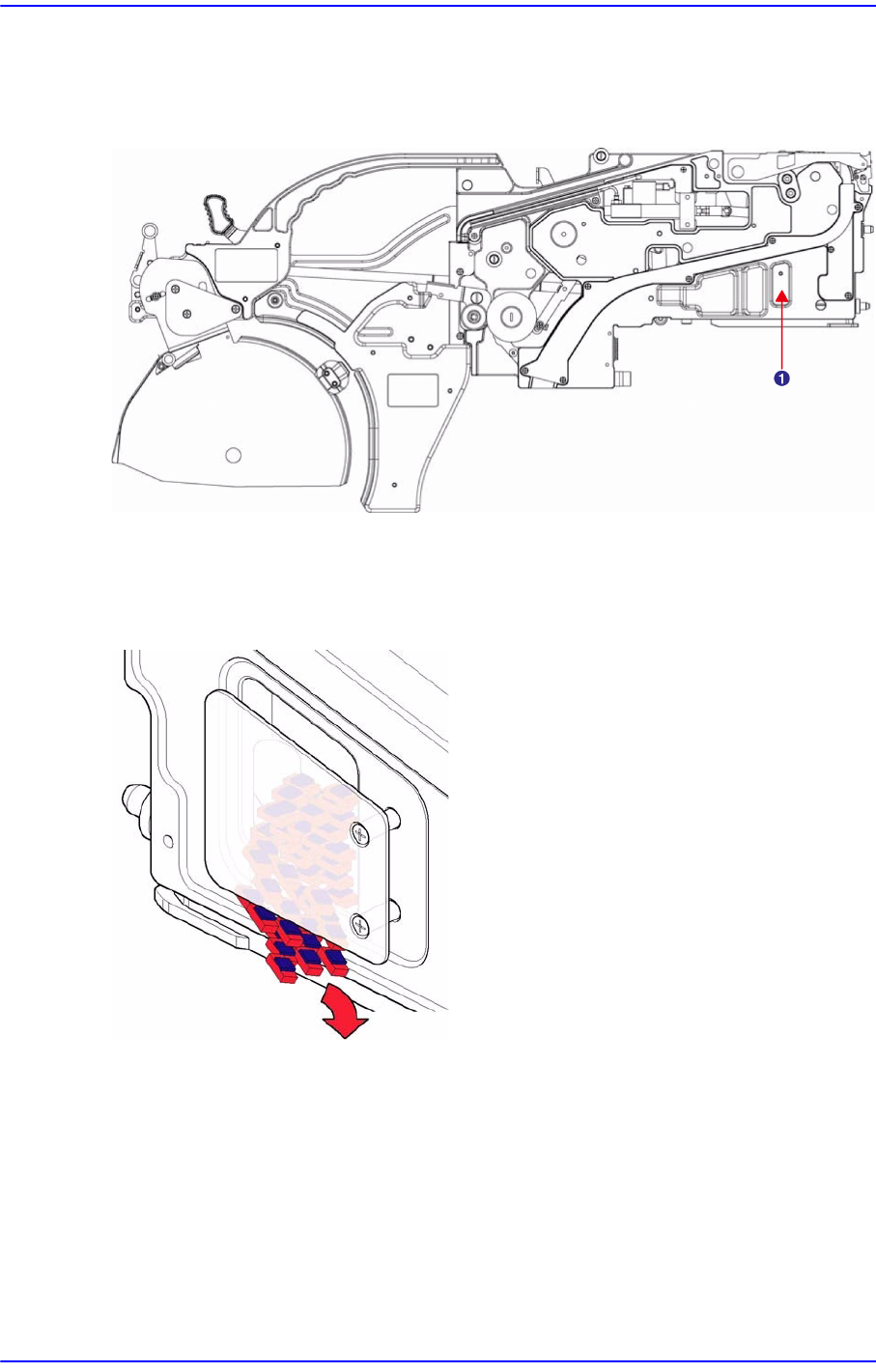

3.1.4. 清除8mm喂料器上脱落的部件 (4P喂料器)
在8mm 带式喂料器上部件供应时由于移送故障及Chip Mounter 吸附故障从磁带脱
落的部件(chip)如下图进入Dump Box 内。
1: Dump Box Push Button
按 8mm 喂料器后面的Dump Box Push Button 如下图所示 Dump box Cover 向前突
出。脱落的部件可能已填满部件槽内侧，请倾斜喂料器清除脱落的部件。
3-5
维修与维护
3.1.5. 周期检点表
表
3.1 SM
带式喂料器周期检点表
注1) 润滑剂种类: Super Lube Grease (High-Temp Grease)
注2) 在 8mm 带式喂料器，跟主喂料器进行比较，如果Y 位置脱离到正常拾取位置
无法拾取程度或者200 万回送料后需使用校正夹具校正拾取位置。
润滑脂及固定剂的购买方法请与本公司的 CS 公司(STS) 或当地代理商咨询。
注 意 请务必维持喂料器的清洁状态，掌握好周期检查事项，预防故障
发生。
启动部位或状态 确认部位 周期检点
共同
清除污质
磁带导轨 塑料插槽,下端面 ,闸门 1周
棘轮、Sprockets、杆 1周
塑料排出齿轮
2个月
定位销, install guide、位置决定面 1个月
磁带排出路径
2个月
Air coupler
1个月
Probe pin, 测定传感器 3个月
润滑剂 (注 1)
Shutter 部 (注意事项需记入 )1个月
Cross Lever (12/16,大型) 部位 3个月
Reel Hanger 部位 (Hanger Shaft Guide) 3个月
Feeding Spring 两端, Drain Lever Spring
下端
3个月
Calibration (注2)
Y 位置程度 6个月
X 位置程度 6个月
3-6
三星
SM-Series
气动带式喂料器的操作手册
3.2. 故障现象检点表
部件供应不良 ( 捡拾故障)
喂料器未能正常供应部件时在 MMI 上显示Feeder Index Error 故障信息。请参照下表
参考喂料器状态。
主要现象 预想原因 检点及注意事项
磁带在喂料器内
部卡住
Sprockets 上磁带安装不当 使磁带槽适当进入 Sprockets 齿轮
部件夹在磁带排出路径 抬起喂料器清除排出路径的部件
塑料排出不良 磁带导轨上塑料罩安装不当 确认塑料罩是否未开启状态下进入磁带导轨
塑料带连接不当 使用规定的磁带按照说明书操作
磁带导轨的塑料插槽污渍过多 定期检点及清扫
塑料箱后门开关不良 确认塑料门是否开启自然
塑料排出轮上粘性污渍较多 定期清扫塑料排出轮
塑料本身的粘贴度特强 开启塑料箱门的状态下进行使用
气缸启动不良 电磁阀启动不良 确认阀门灯是否有信号
空压泄漏或空压短路 确认气缸是否漏气
确认空压软管有无折弯
测定传感器不良 测定传感器故障 确认气缸启动时有无故障
传感器 dog 或杠杆变形 启动时确认杠杆是否进入到 dog
喂料能力不足 过重的部件卡在吊架时 说明书喂料时确认部件供应是否正常
