气动带式喂料器的操作手册
Shuttle部位的润滑状态不良
Shuttle与卷带导向器运动状态不良(手动方式使shuttle 前进或后退时感到阻力时。)
→ 在shuttle与卷带导向器之间涂抹滑脂即可解除。涂抹滑脂后依然不顺畅时，转换
成卷带导向器上已安装了shuttle的部件(sub assembly)状态。
气缸漏气与否
确认MMI喂料器空压或气缸周围有无漏气声音。
→ 确认后请与本公司指定C/S公司 (STS)或当地代理店(Local Agent)联系。

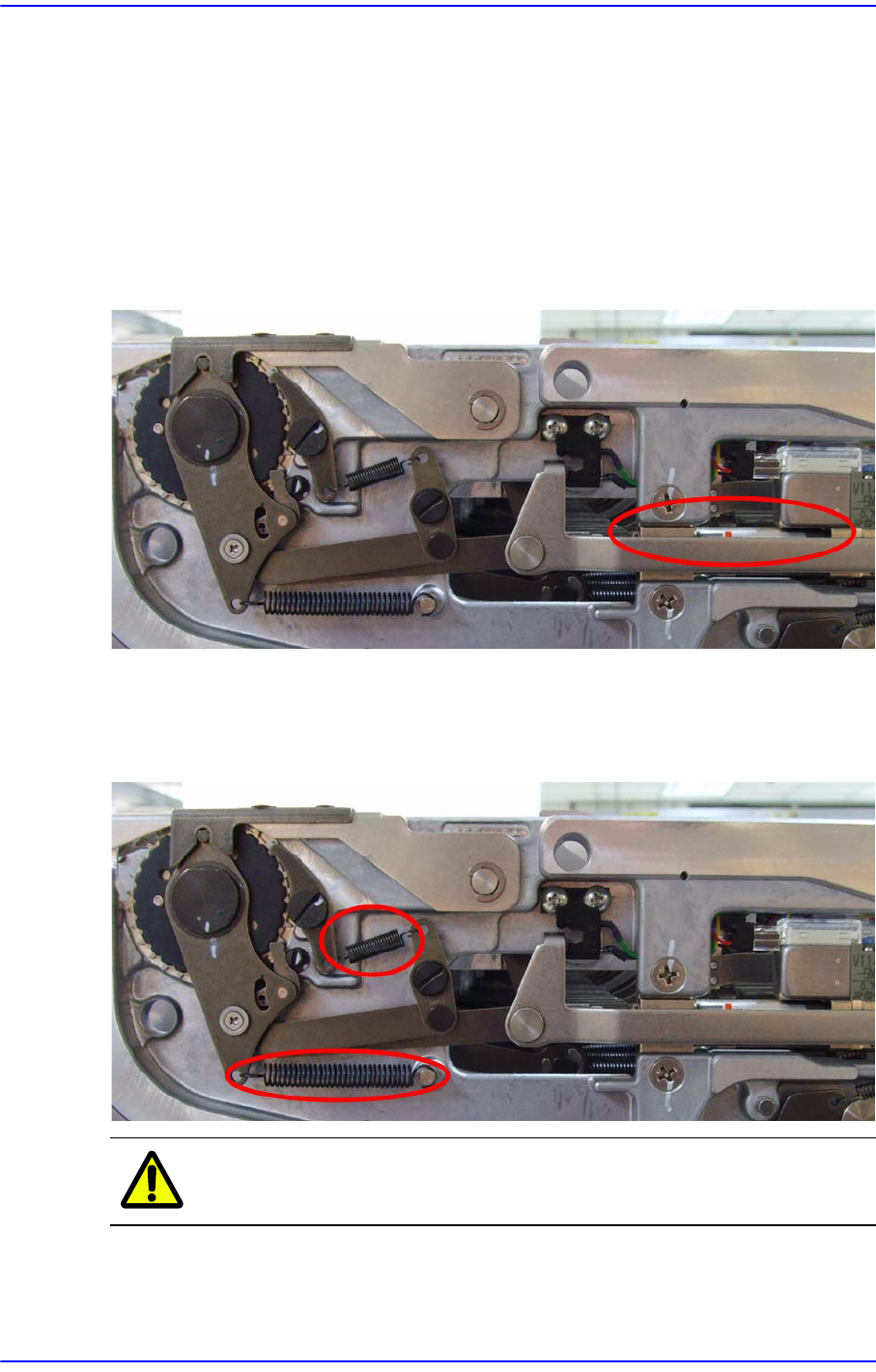

弹簧磨损及短路发生与否
确认是否弹簧磨损无法发挥功能或是否发生短路。
→ 确认后请与本公司指定C/S公司 (STS)或当地代理店(Local Agent)联系。
注 意 为了维修及检验任意拆卸则无法接受A/S，请勿随意拆卸。
磁带导轨锁定与否
未锁定磁带导轨时顶面磁带及下面磁带可能超出指定的位置引起部件供应不良。
3-11
维修与维护
→ 确认锁定(Locking) 与否。
Sprockets部位的污质存在与否

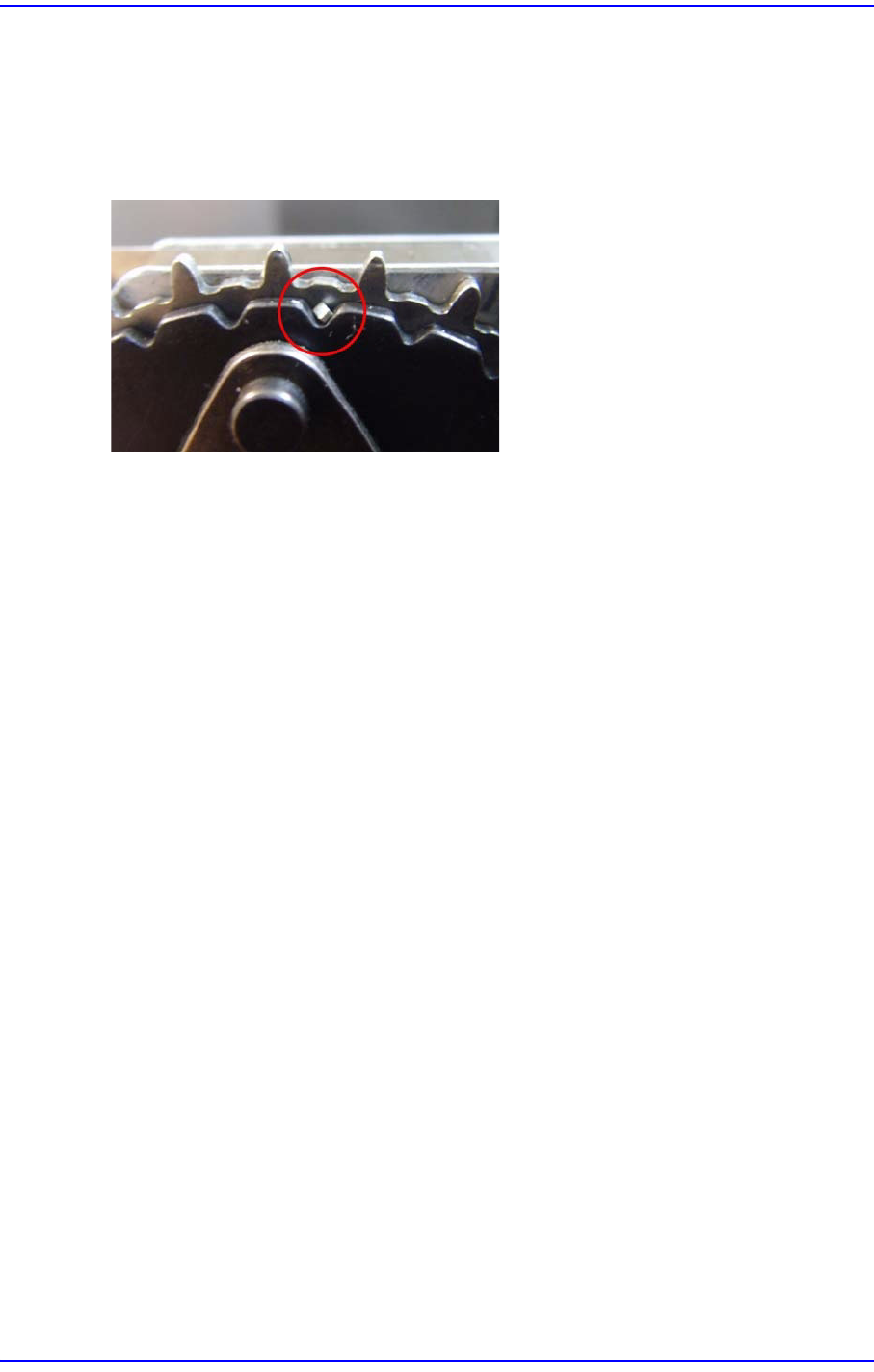

Sprockets及棘轮部位移送不良时脱离的部件等残留会发生部件供应不良。
→ 确认后用刷子或气枪清除。
传送带贴装时污质存在与否
传送带贴装时磁带导轨和传送带之间夹污质时会发生部件供应不良。
→ 确认后清除。
3.3.2. 间距错误
作业时，无法根据所设置的间距把元件传输到拾取点位置。
Sprocket无法旋转足够的次数
由于推进(Pusher)杠杆及制动爪(stop pawl, 安装了偏心轴的部位) 的调节不良，造成
无法准确地执行该动作 ( 基本上很少见)
→ 调整偏心销
Sprocket的旋转数超出指定值
根据元件供应状态而使脱取 vinyl 的力量过大，造成链轮旋转数超出了指定值。
→ 调节活塞杆。
发送 12mm 时，使 Rachet Paw 移动Rachet 齿数3.5 个为止调整活塞杆。
不可调整或经常偏离调整位置时，请与本公司的 C/S 中心联系。
无法正常排出传输卷带
完成元件供应的传输卷带被 Locker夹住而无法排出(尤其是embossing tape)
→ 按住锁夹限制销（limit pin）充分举起锁夹后。校准夹住的传输卷带，锁夹放到原
位。
3-12
三星
SM-Series
气动带式喂料器的操作手册
3.3.3. 拾取点(Y方向)偏移
磁带连接错开时
如果使用塑料连接带连接传送带请确认连接状态。
→ 参照 “2.5 连接” 重新操作塑料连接。
从贴装时有Y方向变形
确认喂料器基准面是否粘有部件或污质。如果粘有部件或污质，请除去粘有污质或
部件。
图
3.3
确认喂料器基准面污质
(8mm~88mm)
