2-19 带式喂料器的操作 2.2. 传输间距的修改 2.2.1. 8mm 传输间距 在 8mm 带式喂料器， 2mm 间距和 4mm 间距各自使用专用喂料器。 2.2.2. SM 12mm,16mm 带式喂料器间距的转换 SM 12mm 带式喂料器根 据部件种类可变换使用 4mm, 8mm, 12mm 传输间距， 另外， SM 16mm 带式喂料器可 变换使用 4m m, 8mm, 12mm, 16mm 传输间距。 转换方法如下图所示…
2-18
三星
SM-Series
气动带式喂料器的操作手册
24~88mm 带式喂料器
1:
手工喂料
24mm~88mm 带式喂料器使用旋臂把卷带移送到拾取位置。
喂料方向的捡拾位置如下图在磁带导轨侧面标示。如果不对准捡拾位置捡拾由
于磁头的移动距离长影响设备效率，不同情况下影响部件供应。
图
2.22 SM 24~88mm
带式喂料器的拾取点位置设置
1:
捡拾位置标示
2:
剥开塑料位置
(
可调节
)
2-19
带式喂料器的操作
2.2. 传输间距的修改
2.2.1. 8mm 传输间距
在 8mm 带式喂料器，2mm 间距和4mm 间距各自使用专用喂料器。
2.2.2. SM 12mm,16mm 带式喂料器间距的转换
SM 12mm带式喂料器根据部件种类可变换使用4mm, 8mm, 12mm 传输间距，另外，
SM 16mm带式喂料器可变换使用4mm, 8mm, 12mm, 16mm 传输间距。
转换方法如下图所示，使用主机架上一处的调整l螺钉设置在气缸托架。
图
2.23 SM 16mm
带式喂料器的间距设置
1:
螺丝
A
2:
螺丝
B
用一字形螺丝刀稍拧开螺母 A 完全分离螺母B 后, 气缸支架设置成所要的节距(螺
母和4,8,12,16 保持一致)。然后，重新拧紧螺母B 再固定螺母A。
注 意 修改间距(Pitch)时，应选择干净的场所利用适当的工具进行。作
业时务必注意安全并防止元件受损。
2-20
三星
SM-Series
气动带式喂料器的操作手册
2.2.3. 24~88mm 带式喂料器间距的转换
SM 24~88mm带式喂料器可变换使用4mm, 8mm, 12mm, 16mm, 20mm传输间距。(需
要24mm、32mm 或40mm 的传输间距时，分别设定为12mm, 16mm 及20mm 后，使贴
片机的气缸传输两次。)
转换方法如下图所示，使用主机架上一处的调整l螺钉设置在气缸托架。

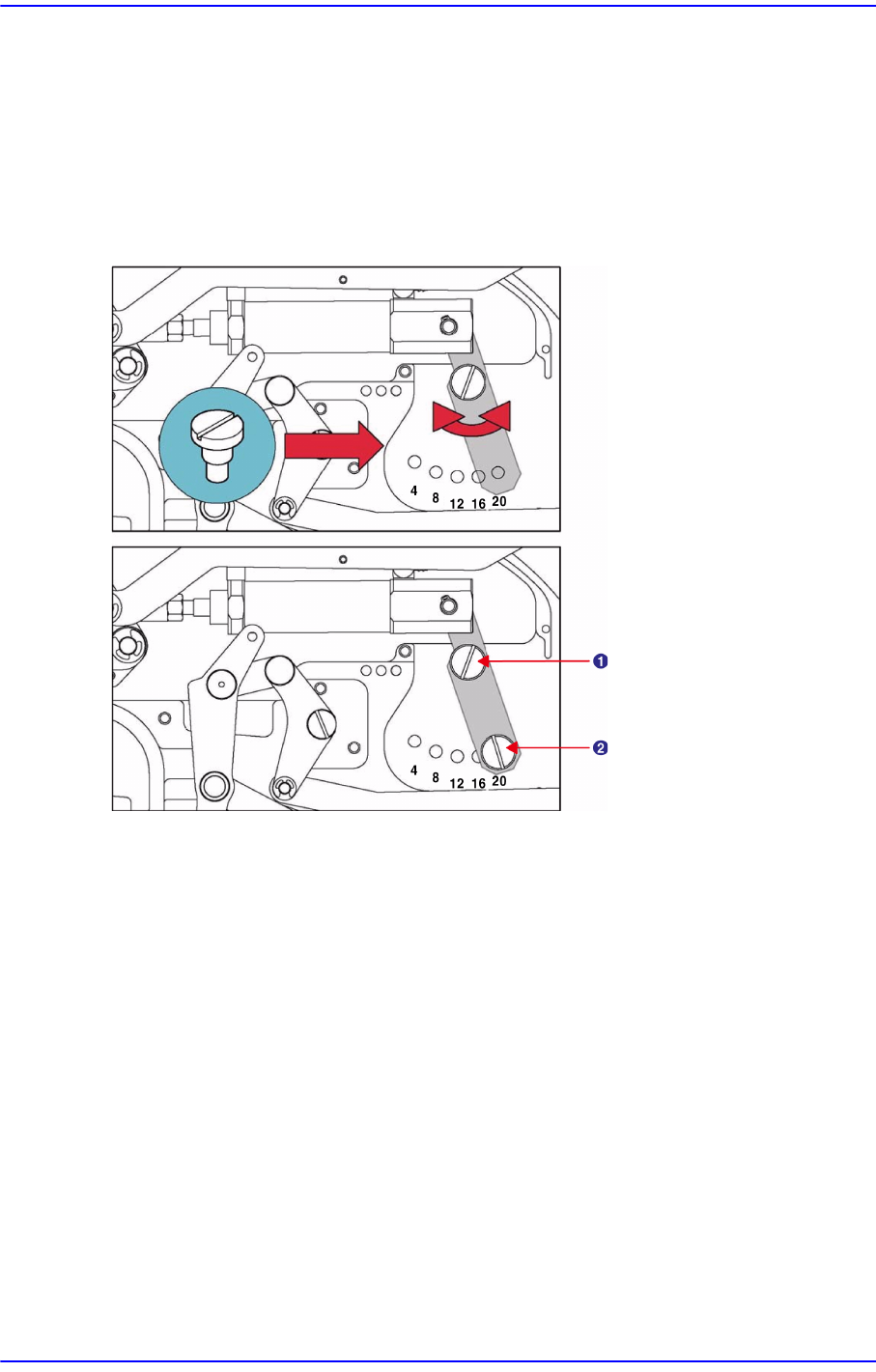

图
2.24 SM 24~88mm
带式喂料器的间距设置
1:
螺丝
A
2:
螺丝
B
用一字形螺丝刀稍拧开螺母A 完全分离螺母 B 后, 气缸支架设置成所要的节距( 螺
母和4,8,12,16 保持一致)。然后，重新拧紧螺母B 再固定螺母A。
