2-6 三星 SM-Series 气动带式喂料器的操作手册 2.1.4. 卷带的安装及排出 如下图使卷带 (T ape) 通过槽 A 。 图 2.6 卷带的安装方法 1: 槽 A 2: 槽 B 卷带由上盖卷带 (top cover tape) 、 传输卷带 (carrier tape) 及下盖卷带 (bottom cover tape) 等 3 种卷带组成。 一般来 说， 传输卷 带与下盖卷带是不分离的， 因此把传输 卷带 与下盖卷带合…
2-5
带式喂料器的操作

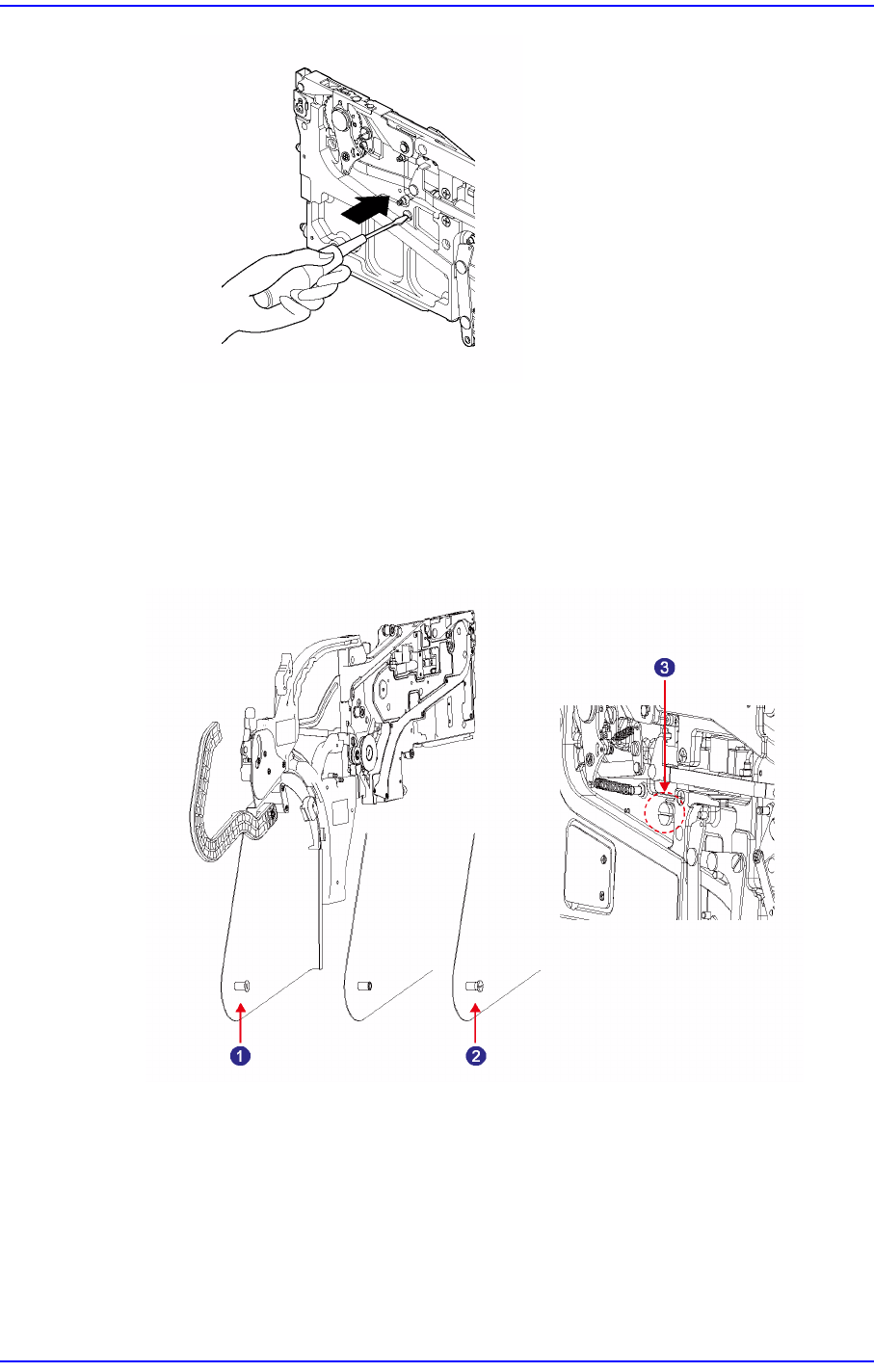

4. 从料盘柱护盖2更换成料盘柱护盖的步骤是前述步骤的相反过程。
摆动式(Swing)
基本上，摆动式大型料盘供料器的料盘柱(post)护盖2 事先组装到料盘柱上。
需要更换成料盘柱护盖时，利用固定型的方法把组装在主框架上的料盘柱护盖
加以组装后使用。
1:
料盘柱护盖
2(
使用
1
插槽时
)
2:
料盘柱护盖
(
使用
2
插槽时
)
3:
料盘柱护盖的组装位置
2-6
三星
SM-Series
气动带式喂料器的操作手册
2.1.4. 卷带的安装及排出
如下图使卷带(Tape)通过槽A。

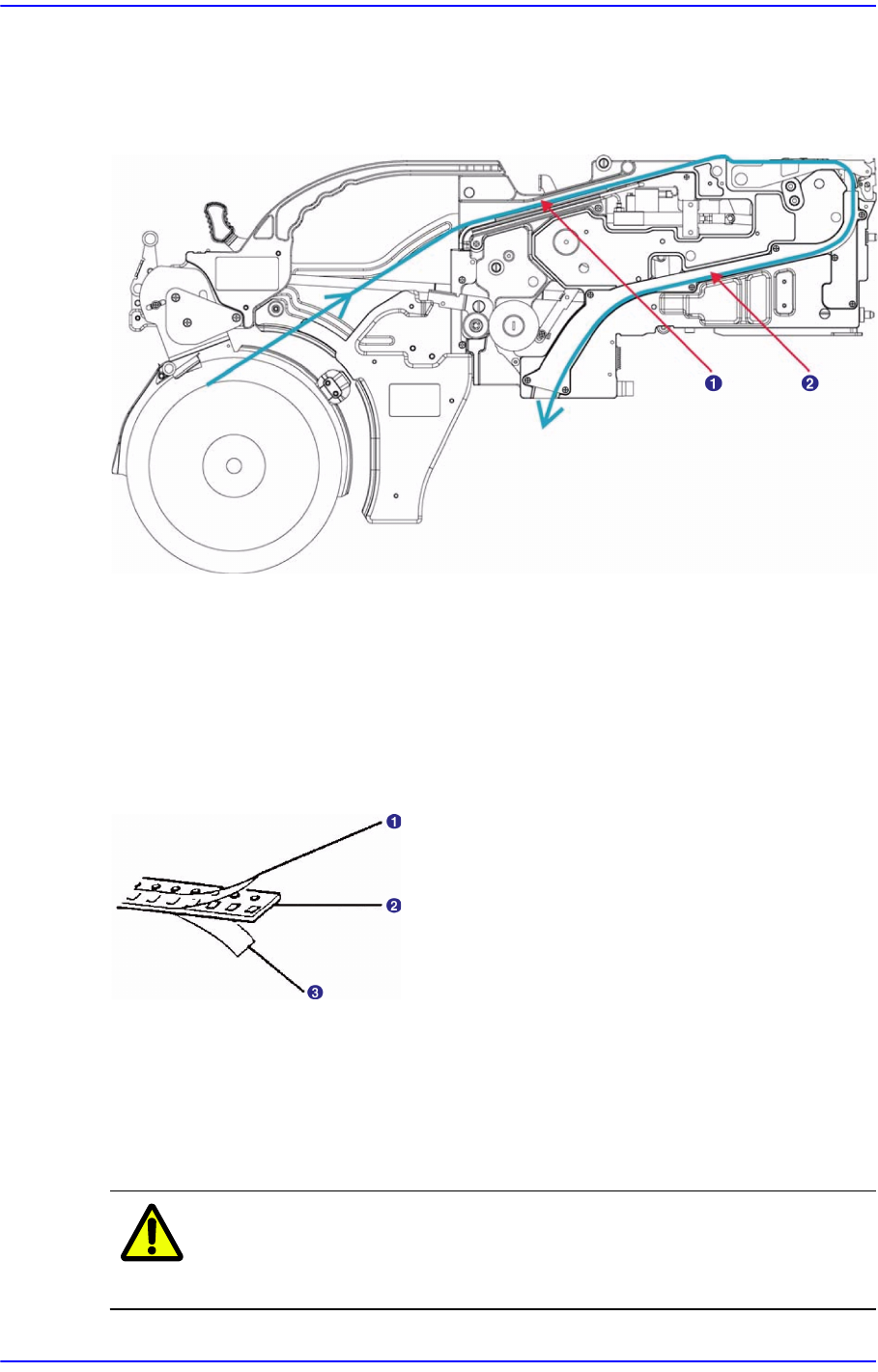

图
2.6
卷带的安装方法
1:
槽
A
2:
槽
B
卷带由上盖卷带(top cover tape)、传输卷带 (carrier tape) 及下盖卷带(bottom cover
tape) 等3种卷带组成。一般来说，传输卷带与下盖卷带是不分离的，因此把传输卷带
与下盖卷带合称为传输卷带。
图
2.7
带的组成
1:
上盖卷带
2:
传输卷带
3:
下盖卷带
上盖卷带和传输卷带如下图所示通过料带导轨槽和主机架后，从料带的末端揭开上
盖卷带35cm，从料带导轨的插槽拔出。
注 意 如果传送带的末端到吸附位置的距离短可能会发生磁带卡住等
问题请充分拉长。
2-7
带式喂料器的操作

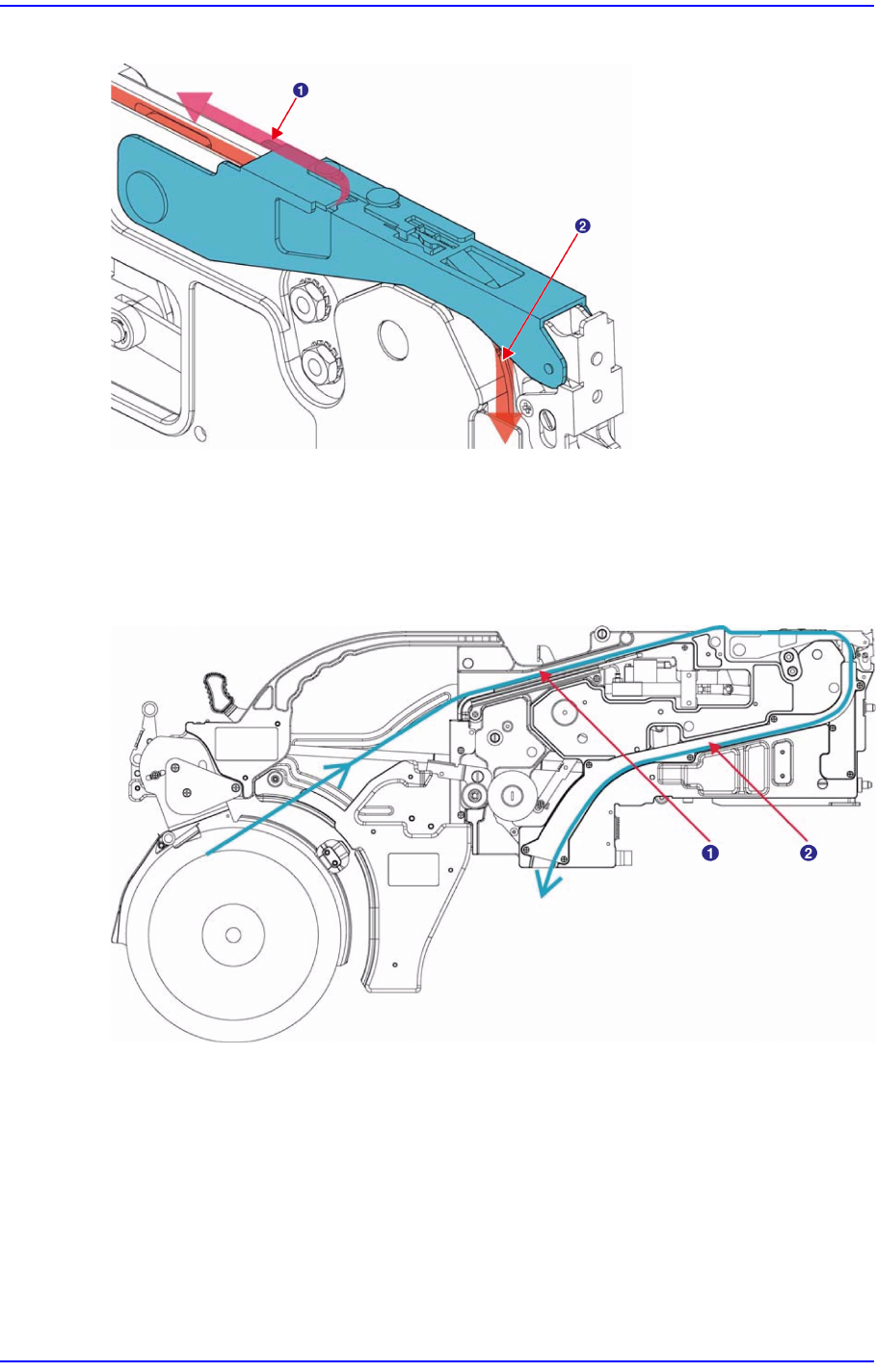

图
2.8
带式喂料器上盖卷带的设置
1:
上盖卷带
2:
传输卷带
使传送卷带通过槽B。
图
2.9 8mm
带式喂料器的传输卷带排出
1:
槽
A
2:
槽
B
