3-3 维修与维护 3.1.2. 链轮部位的杂质清除 供应元件时， 如果因传输错误及贴片 机拾取错误而脱离卷带的元件 (chip) 夹进 链轮 及棘轮 (Ratchet) 部位， 就可能间 距错误及元件供应， 因此更换卷带时必 须检查并清 除杂质。 特别地， 移送 0603 贴片等微小部 件的喂料器因为部件太小无法肉眼 确认， 因此 请注 意确认。 然后为了旋转 Sprockets ， 与此 组装在一起的 Ratchet 和 Ratch…
3-2
三星
SM-Series
气动带式喂料器的操作手册
3.1.1.1. Shutter 部位 (8mm~16mm)
在与卷带导向器接触的面上涂敷滑脂，使其一直能顺畅无阻地前进或后退。 (涂抹
润滑脂时，请涂薄薄一层。)

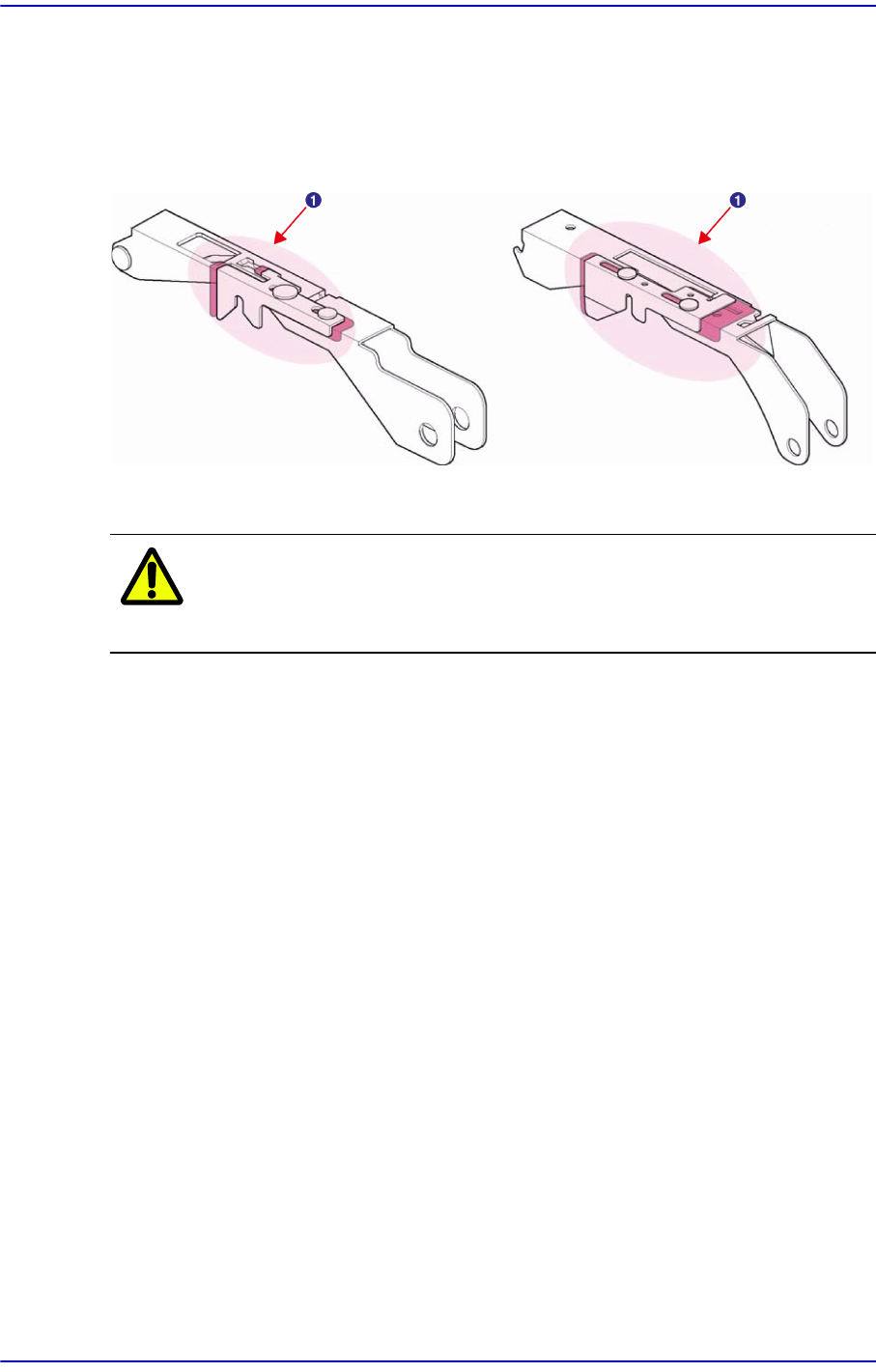

图
3.1 8~16mm
传感器部位的润滑脂涂抹
1: Shutter
部位
注 意 请勿在传感器和部件相接的传感器末端涂抹润滑脂。否则供给部
件时会发生错误。
3-3
维修与维护
3.1.2. 链轮部位的杂质清除
供应元件时，如果因传输错误及贴片机拾取错误而脱离卷带的元件 (chip)夹进链轮
及棘轮(Ratchet)部位，就可能间距错误及元件供应，因此更换卷带时必须检查并清
除杂质。
特别地，移送0603 贴片等微小部件的喂料器因为部件太小无法肉眼确认，因此请注
意确认。
然后为了旋转Sprockets，与此组装在一起的Ratchet 和Ratchet pole, pitch pole 等之间
的圆滑运动确认部件等污渍清除及润滑剂涂装状态。
塑料脱落的部位(8/12/16mm 喂料器的磁带导轨插槽 , 24mm 以上喂料器闸门部分堆
积塑料污渍，请定期确认清除污渍。

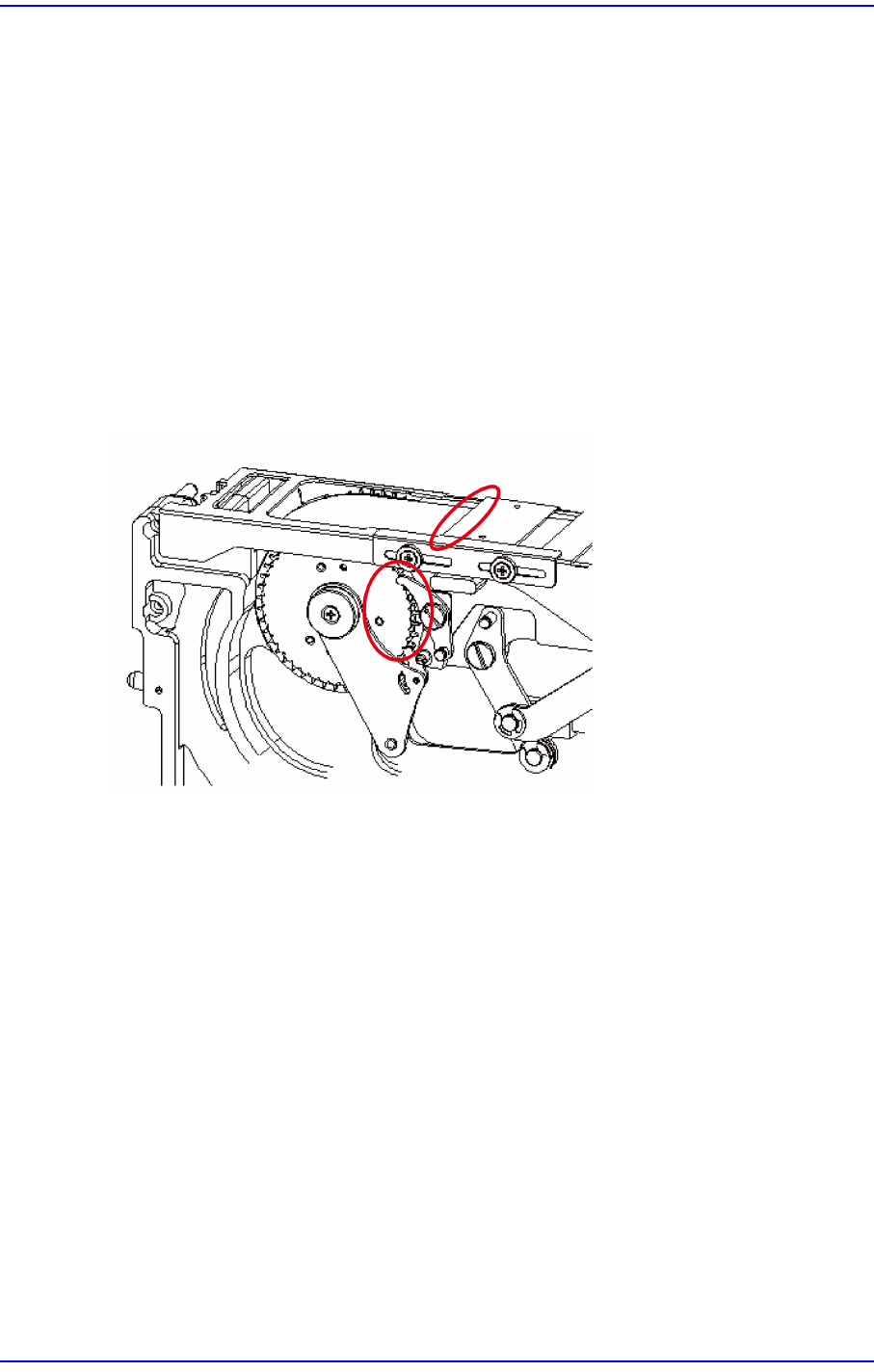

图
3.2
喂料器
Sprockets
及棘轮上的污渍清除
(24mm
以上喂料器
)
3.1.3. Probe Pin 端子的污渍清除
SM 喂料器通过Probe Pin 与设备通信，因此Probe Pin 时常要维持干净状态。喂料器
贴装在喂料器底座的状态下喂料器的LED 状态异常时请先检查 Probe Pin 状态后如
果无异常再检查与喂料器的 Probe Pin 接触的喂料器底座前面控制面板的状态，如果
有污渍请清除。
3-4
三星
SM-Series
气动带式喂料器的操作手册
3.1.4. 清除8mm喂料器上脱落的部件 (4P喂料器)
在8mm 带式喂料器上部件供应时由于移送故障及Chip Mounter 吸附故障从磁带脱
落的部件(chip)如下图进入Dump Box 内。
1: Dump Box Push Button
按 8mm 喂料器后面的Dump Box Push Button 如下图所示 Dump box Cover 向前突
出。脱落的部件可能已填满部件槽内侧，请倾斜喂料器清除脱落的部件。
